Sprężyna dociskowa D-207KT Stal sprężynowa Ø 1,5 x 7 x 25,6 mm

Ceny progresywne - Sprężyna dociskowa D-207KT

Ilość	Cena jednostkowa [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Sprężyna dociskowa Kupić

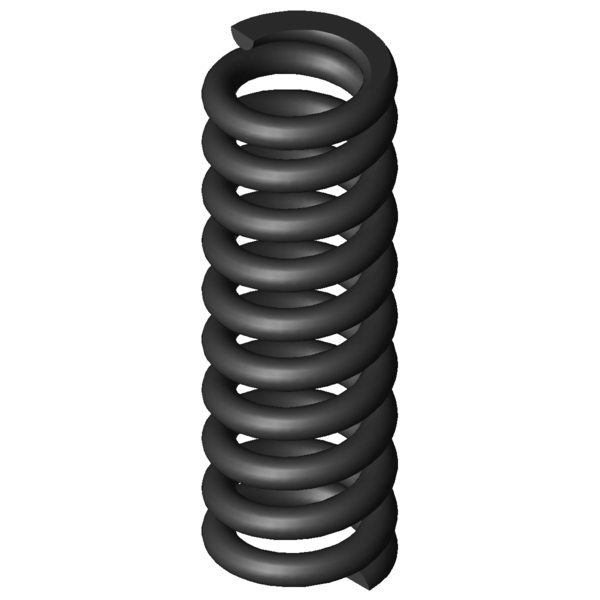

Obraz produktu Sprężyna dociskowa D-207KT

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207KT

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	7	mm	Średnia średnica zwoju
De	8,5	mm	Zewnętrzna średnica zwoju
Dd	4,9	mm	Maksymalna średnica trzpienia
Dh	9,2	mm	Minimalna średnica tulei
L0	25,6	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	144,321	N	Maksymalna siła przy obciążeniu statycznym
Ln	17,44	mm	Minimalna długość przy obciążeniu statycznym
sn	8,16	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	129,311	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	18,29	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	3,38	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	2,835	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	8,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	17,69	N/mm	Sztywnosc sprezyny
Gew	3,2254	g	Waga artykułu
Fntol	13,53	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	13,31	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,25	mm	(+/-) Tolerancja średnicy zwoju
L0tol	0,64	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	F	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207KT Stal sprężynowa Ø 1,5 x 7 x 25,6 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207KT Stal sprężynowa Ø 1,5 x 7 x 25,6 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207KT Stal sprężynowa Ø 1,5 x 7 x 25,6 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207KT Stal sprężynowa Ø 1,5 x 7 x 25,6 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207KT

Formularz zapytania Sprężyna dociskowa D-207KT Stal sprężynowa Ø 1,5 x 7 x 25,6 mm

Formularz zapytania Sprężyna dociskowa D-207KT

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207KT Stal sprężynowa Ø 1,5 x 7 x 25,6 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207KT	EN 10270-1	1,5	8,5	25,6	144,321	17,44	8,16	8,5	17,69	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207KT	1.4310	1,5	8,5	25,6	123,957	17,44	8,16	8,5	15,194	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-143H-10	8,4	22	2,881	EN 10270-1	41,019	7,76	14,24	46,9 \| 81,6 \| 42,9 \| 16,3
D-143R	7,3	26,36	3	EN 10270-1	46,69	10,8	15,56	46,8 \| 81,0 \| 42,4 \| 17,0
D-166	8,3	25	3,273	EN 10270-1	44,39	11,44	13,56	50,4 \| 87,3 \| 45,5 \| 18,5
D-166K	8	26,3	3,494	EN 10270-1	50,056	11,97	14,33	50,5 \| 86,0 \| 45,8 \| 19,8
D-180-01	8,3	25	4,206	EN 10270-1	44,729	14,37	10,63	55,7 \| 89,5 \| 53,9 \| 23,8
D-197A	9,25	25	5,715	EN 10270-1	58,063	14,84	10,16	61,2 \| 91,0 \| 60,3 \| 32,3
D-180T	8,5	29,4	5,716	EN 10270-1	79,038	15,57	13,83	59,4 \| 89,0 \| 56,9 \| 32,3
D-180C	7,5	26	5,989	EN 10270-1	70,52	14,23	11,77	59,9 \| 86,7 \| 59,1 \| 33,9
D-207DA	9,5	24	8,182	EN 10270-1	54,882	17,29	6,71	66,2 \| 92,2 \| 60,1 \| 46,2
D-180U-10	8	25	8,398	EN 10270-1	97,229	13,42	11,58	53,6 \| 84,9 \| 53,8 \| 22,2
D-200A-05	8,5	22	10,041	EN 10270-1	73,099	14,72	7,28	49,4 \| 86,0 \| 43,6 \| 18,6
D-207D-02	8,6	25	11,65	EN 10270-1	91,34	17,16	7,84	100,0 \| 100,0 \| 100,0 \| 100,0
D-203	7,55	25	11,702	EN 10270-1	121,792	14,59	10,41	89,0 \| 92,4 \| 75,2 \| 99,6
D-229A	9,6	27	15,341	EN 10270-1	127,792	18,67	8,33	90,8 \| 92,4 \| 93,3 \| 86,7
D-207KT	8,5	25,6	17,69	EN 10270-1	144,321	17,44	8,16	80,7 \| 96,6 \| 79,7 \| 65,9
D-232A-02	9	25	20,595	EN 10270-1	150,535	17,69	7,31	76,0 \| 94,4 \| 77,0 \| 56,6
D-232D	8	27,1	26,809	EN 10270-1	182,71	20,28	6,82	67,6 \| 90,9 \| 68,5 \| 43,5
D-234B-02	9,2	25	35,189	EN 10270-1	218,442	18,79	6,21	61,4 \| 90,4 \| 60,5 \| 33,1
D-234D-10	9	26	38,203	EN 10270-1	276,056	18,77	7,23	61,0 \| 89,8 \| 62,7 \| 30,5

Liczba podobnych metalowych sprężyn: 18

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207KT

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207KT
