Sprężyna dociskowa D-207KU Stal sprężynowa Ø 1,5 x 7 x 36,3 mm

Ceny progresywne - Sprężyna dociskowa D-207KU

Ilość	Cena jednostkowa [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Sprężyna dociskowa Kupić

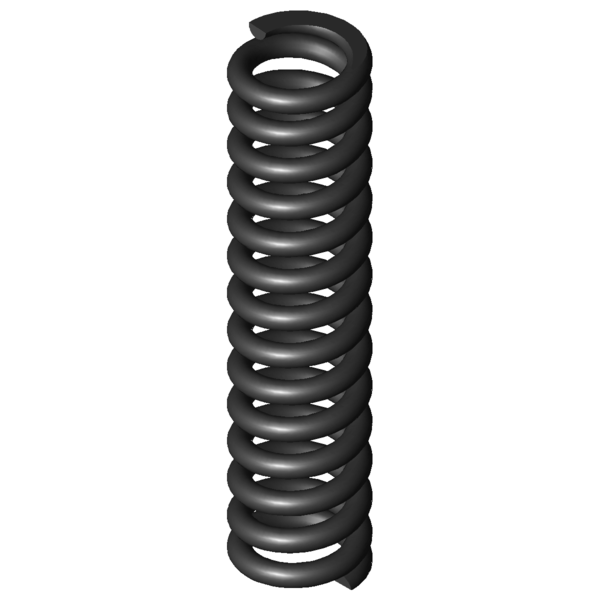

Obraz produktu Sprężyna dociskowa D-207KU

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-207KU

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	7	mm	Średnia średnica zwoju
De	8,5	mm	Zewnętrzna średnica zwoju
Dd	4,9	mm	Maksymalna średnica trzpienia
Dh	9,2	mm	Minimalna średnica tulei
L0	36,3	mm	Długość swobodna
Lk	9,41	mm	Długość wyboczenia
Fn	145,099	N	Maksymalna siła przy obciążeniu statycznym
Ln	24,24	mm	Minimalna długość przy obciążeniu statycznym
sn	12,06	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	130,033	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	25,49	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	4,95	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	2,784	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	12,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	12,029	N/mm	Sztywnosc sprezyny
Gew	4,4542	g	Waga artykułu
Fntol	12,88	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	12,65	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,25	mm	(+/-) Tolerancja średnicy zwoju
L0tol	0,89	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	F	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-207KU Stal sprężynowa Ø 1,5 x 7 x 36,3 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-207KU Stal sprężynowa Ø 1,5 x 7 x 36,3 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-207KU Stal sprężynowa Ø 1,5 x 7 x 36,3 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-207KU Stal sprężynowa Ø 1,5 x 7 x 36,3 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-207KU

Formularz zapytania Sprężyna dociskowa D-207KU Stal sprężynowa Ø 1,5 x 7 x 36,3 mm

Formularz zapytania Sprężyna dociskowa D-207KU

Podobne sprężyny naciskowe do Sprężyna dociskowa D-207KU Stal sprężynowa Ø 1,5 x 7 x 36,3 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207KU	EN 10270-1	1,5	8,5	36,3	145,099	24,24	12,06	12,5	12,029	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207KU	1.4310	1,5	8,5	36,3	124,625	24,24	12,06	12,5	10,332	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-162	9	36	2,094	EN 10270-1	47,415	13,36	22,64	49,0 \| 86,8 \| 43,0 \| 17,4
D-166C	8,3	33,8	2,095	EN 10270-1	35,722	16,75	17,05	50,3 \| 85,8 \| 47,7 \| 17,4
D-166L	8	34,5	2,475	EN 10270-1	45,586	16,08	18,42	51,4 \| 85,3 \| 48,4 \| 20,6
D-180-03	8,3	38	2,756	EN 10270-1	47,485	20,77	17,23	54,4 \| 88,8 \| 51,4 \| 22,9
D-180-02	8,3	32	3,197	EN 10270-1	44,09	18,21	13,79	57,3 \| 86,4 \| 58,9 \| 26,6
D-198A	9,25	39	3,598	EN 10270-1	60,815	22,1	16,9	58,7 \| 89,4 \| 56,6 \| 29,9
D-195A-20	9,5	34	5,211	EN 10270-1	99,627	14,88	19,12	66,0 \| 88,8 \| 65,9 \| 43,3
D-200A-06	8,5	42	5,221	EN 10270-1	112,364	20,48	21,52	66,7 \| 89,9 \| 66,7 \| 43,4
D-204A	7,55	35,5	5,377	EN 10270-1	35,924	28,82	6,68	58,3 \| 90,0 \| 40,1 \| 44,7
D-198	9,25	33	5,715	EN 10270-1	103,156	14,95	18,05	68,4 \| 88,7 \| 69,0 \| 47,5
D-200C	8,05	36	5,859	EN 10270-1	83,134	21,81	14,19	70,7 \| 92,4 \| 71,1 \| 48,7
D-204	7,55	35,5	7,957	EN 10270-1	121,09	20,28	15,22	79,2 \| 90,0 \| 81,3 \| 66,1
D-207D-04	8,6	38	8,066	EN 10270-1	116,613	23,54	14,46	81,6 \| 95,9 \| 81,9 \| 67,0
D-207D-03	8,6	32	9,118	EN 10270-1	98,938	21,15	10,85	82,8 \| 93,4 \| 79,1 \| 75,8
D-207KU	8,5	36,3	12,029	EN 10270-1	145,099	24,24	12,06	100,0 \| 100,0 \| 100,0 \| 100,0
D-232A-04	9	38	13,181	EN 10270-1	160,256	25,84	12,16	93,6 \| 94,6 \| 94,9 \| 91,3
D-232A-03	9	32	15,691	EN 10270-1	153,477	22,22	9,78	85,5 \| 92,1 \| 87,8 \| 76,7
D-234B-04	9,2	38	21,993	EN 10270-1	221,96	27,91	10,09	73,2 \| 90,4 \| 74,5 \| 54,7

Liczba podobnych metalowych sprężyn: 17

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-207KU

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-207KU
