Sprężyna dociskowa D-222F Stal sprężynowa Ø 1,6 x 11,1 x 79 mm

Ceny progresywne - Sprężyna dociskowa D-222F

Ilość Cena jednostkowa [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Sprężyna dociskowa Kupić

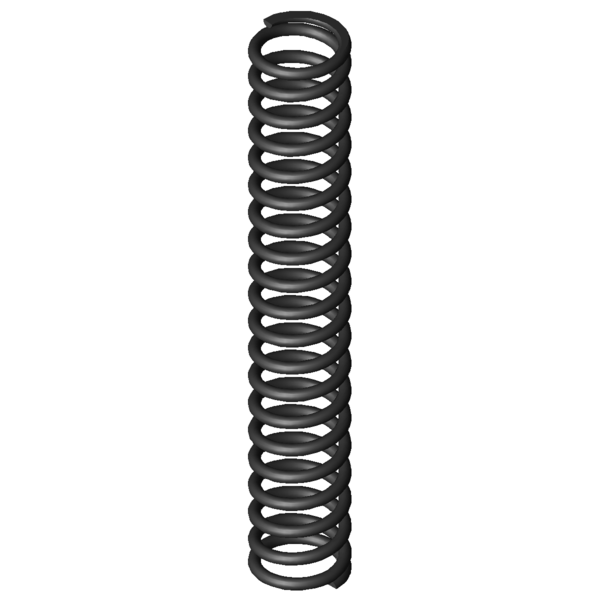

Obraz produktu Sprężyna dociskowa D-222F
Obraz produktu Sprężyna dociskowa D-222F
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-222F

Symbole Wartość Jednostka Opis
Materialu EN 10270-1 - Rodzaj materialu
Stan końców sprężyny Przyłożone i zeszlifowane - Stan końców sprężyny
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym
s1 mm Ugięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą
s2 mm Ugięcie sprężyny przy obciążeniu siłą
d 1,6 mm Srednica drutu
Di mm Wewnętrzna średnica zwoju
D 11,1 mm Średnia średnica zwoju
De 12,7 mm Zewnętrzna średnica zwoju
Dd 9 mm Maksymalna średnica trzpienia
Dh 13,3 mm Minimalna średnica tulei
L0 79 mm Długość swobodna
Lk 58,64 mm Długość wyboczenia
Fn 108,463 N Maksymalna siła przy obciążeniu statycznym
Ln 37,9 mm Minimalna długość przy obciążeniu statycznym
sn 41,1 mm Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn 101,726 N Maksymalna siła przy obciążeniu dynamicznym
Lndyn 40,45 mm Minimalna długość przy obciążeniu dynamicznym
shdyn 19,87 mm Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S 4,184 mm Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n 18,5 szt. Ilość zwojów sprężynujących
nt szt. Całkowita ilość zwojów
R 2,639 N/mm Sztywnosc sprezyny
Gew 11,3615 g Waga artykułu
Fntol 6,73 N (+/-) Tolerancja statycznej siły maksymalnej
Fndtol 6,63 N (+/-) Tolerancja maksymalnej siły dynamicznej
Detol 0,3 mm (+/-) Tolerancja średnicy zwoju
L0tol 1,93 mm (+/-) Tolerancja długości swobodnej sprężyny
PG G - Grupa cenowa tego artykulu
F1tol N (+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol N (+/-) Tolerancja siły sprężyny obciążonej siłą
Rysunek techniczny Sprężyna dociskowa
Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-222F Stal sprężynowa Ø 1,6 x 11,1 x 79 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-222F Stal sprężynowa Ø 1,6 x 11,1 x 79 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-222F Stal sprężynowa Ø 1,6 x 11,1 x 79 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-222F Stal sprężynowa Ø 1,6 x 11,1 x 79 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-222F

Formularz zapytania Sprężyna dociskowa D-222F Stal sprężynowa Ø 1,6 x 11,1 x 79 mm

Formularz zapytania Sprężyna dociskowa D-222F

Podobne sprężyny naciskowe do Sprężyna dociskowa D-222F Stal sprężynowa Ø 1,6 x 11,1 x 79 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (szt.) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
D-222F EN 10270-1 1,6 12,7 79 108,463 37,9 41,1 18,5 2,639 100,0 | 100,0 | 100,0 | 100,0
VD-222F 1.4310 1,6 12,7 79 93,158 37,9 41,1 18,5 2,266 92,9 | 100,0 | 92,9 | 85,9
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
D-115G 12 84,6 0,178 EN 10270-1 13,077 11,31 73,29 39,3 | 77,2 | 34,1 | 6,8
D-117Q 12 84 0,22 EN 10270-1 14,816 16,66 67,34 41,7 | 79,5 | 37,3 | 8,3
D-149A 13,5 80,5 0,282 EN 10270-1 15,173 26,69 53,81 46,9 | 84,9 | 45,2 | 10,7
D-149 13,5 80,5 0,417 EN 10270-1 25,796 18,68 61,82 48,6 | 84,9 | 45,1 | 15,8
D-155A 11 81,5 0,453 EN 10270-1 23,261 30,13 51,38 50,0 | 82,0 | 50,7 | 17,2
D-150E 12,5 77 0,496 EN 10270-1 28,516 19,53 57,47 47,2 | 82,6 | 43,3 | 15,8
D-155 11 81,5 0,551 EN 10270-1 31,044 25,13 56,38 51,2 | 82,0 | 50,8 | 20,9
D-179N 12 88,8 0,743 EN 10270-1 48,547 23,47 65,33 55,4 | 84,1 | 53,8 | 28,2
D-185G 15 80 0,765 EN 10270-1 43,934 22,6 57,4 46,9 | 82,6 | 41,2 | 17,0
D-180P-02 13 82 0,779 EN 10270-1 42,817 27,05 54,95 58,8 | 89,7 | 57,1 | 29,5
D-180P-01 13 69 0,952 EN 10270-1 44,22 22,57 46,43 59,3 | 89,9 | 57,6 | 30,2
D-206G-01 15 79 1,245 EN 10270-1 67,801 24,53 54,47 55,5 | 85,5 | 53,3 | 27,6
D-221A 14,1 78 1,848 EN 10270-1 73,042 38,47 39,53 59,7 | 89,4 | 62,0 | 27,7
D-207KE 12,5 80,9 2,095 EN 10270-1 94,539 35,76 45,14 88,4 | 96,6 | 89,1 | 79,4
D-222F 12,7 79 2,639 EN 10270-1 108,463 37,9 41,1 100,0 | 100,0 | 100,0 | 100,0
D-207KF 11 81 2,673 EN 10270-1 103,85 42,16 38,84 95,5 | 92,6 | 95,1 | 98,7
D-221 14,1 78 2,735 EN 10270-1 133,179 29,3 48,7 65,2 | 89,4 | 65,1 | 41,0
D-227A 11,6 85 2,967 EN 10270-1 118,962 44,91 40,09 92,7 | 94,8 | 94,4 | 88,9
D-222E 12,7 67 3,15 EN 10270-1 109,382 32,27 34,73 100,0 | 100,0 | 100,0 | 100,0
D-227A-08 11,5 76 3,277 EN 10270-1 111,111 42,09 33,91 88,7 | 95,6 | 90,1 | 80,5
D-227 11,6 85 3,609 EN 10270-1 166,01 39 46 81,7 | 94,8 | 77,3 | 73,1
D-257E 14 73,1 6,086 EN 10270-1 202,813 39,77 33,33 91,3 | 97,9 | 84,9 | 91,1
D-257E-12 13 89 6,28 EN 10270-1 253,284 48,67 40,33 67,1 | 88,8 | 70,5 | 42,0
D-257E-08 12,3 76 7,103 EN 10270-1 171,395 51,87 24,13 66,4 | 88,3 | 66,6 | 44,3
D-262A 12 79,5 7,244 EN 10270-1 176,131 55,19 24,31 62,7 | 91,3 | 60,4 | 36,4
D-257E-11 13 68 8,446 EN 10270-1 259,997 37,22 30,78 87,8 | 95,1 | 89,2 | 79,0
D-262 12 79,5 8,811 EN 10270-1 294,391 46,09 33,41 60,1 | 91,3 | 59,1 | 29,9
D-263Q-08 12,3 76 11,299 EN 10270-1 232,355 55,44 20,56 55,6 | 85,9 | 53,1 | 27,9
D-263V-08 12,35 76 18,276 EN 10270-1 480,119 49,73 26,27 50,3 | 84,5 | 49,2 | 17,2
D-288E 13 66,2 22,178 EN 10270-1 389,222 48,65 17,55 46,8 | 86,8 | 39,3 | 14,2
Liczba podobnych metalowych sprężyn: 29

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-222F

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-222F
