Sprężyna dociskowa D-239A-10 Stal sprężynowa Ø 2 x 21,5 x 43 mm

Ceny progresywne - Sprężyna dociskowa D-239A-10

Ilość	Cena jednostkowa [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Sprężyna dociskowa Kupić

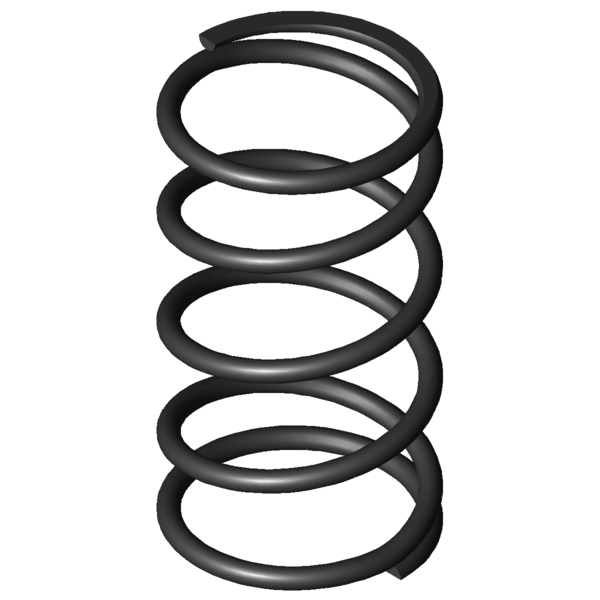

Obraz produktu Sprężyna dociskowa D-239A-10

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-239A-10

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	2	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	21,5	mm	Średnia średnica zwoju
De	23,5	mm	Zewnętrzna średnica zwoju
Dd	18,7	mm	Maksymalna średnica trzpienia
Dh	24,8	mm	Minimalna średnica tulei
L0	43	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	140,986	N	Maksymalna siła przy obciążeniu statycznym
Ln	12,91	mm	Minimalna długość przy obciążeniu statycznym
sn	30,09	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	127,46	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	15,8	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	10,29	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	11,714	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	3,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	4,686	N/mm	Sztywnosc sprezyny
Gew	9,2253	g	Waga artykułu
Fntol	8,25	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	8,18	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,45	mm	(+/-) Tolerancja średnicy zwoju
L0tol	1,31	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	M	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-239A-10 Stal sprężynowa Ø 2 x 21,5 x 43 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-239A-10 Stal sprężynowa Ø 2 x 21,5 x 43 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-239A-10 Stal sprężynowa Ø 2 x 21,5 x 43 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-239A-10 Stal sprężynowa Ø 2 x 21,5 x 43 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-239A-10

Formularz zapytania Sprężyna dociskowa D-239A-10 Stal sprężynowa Ø 2 x 21,5 x 43 mm

Formularz zapytania Sprężyna dociskowa D-239A-10

Podobne sprężyny naciskowe do Sprężyna dociskowa D-239A-10 Stal sprężynowa Ø 2 x 21,5 x 43 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-239A-10	EN 10270-1	2	23,5	43	140,986	12,91	30,09	3,5	4,686	100,0 \| 100,0 \| 100,0 \| 100,0
VD-239A-10	1.4310	2	23,5	43	121,093	12,91	30,09	3,5	4,025	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-145DB	24	44,5	0,152	EN 10270-1	4,885	12,41	32,09	44,5 \| 81,5 \| 48,6 \| 3,2
D-207JL	26,5	45	0,943	EN 10270-1	32,1	10,96	34,04	54,0 \| 86,4 \| 55,6 \| 20,1
D-206D-12	20,4	40	1,63	EN 10270-1	49,657	9,54	30,46	61,7 \| 83,3 \| 67,0 \| 34,8
D-212C	19,8	44	2,014	EN 10270-1	59,224	14,59	29,41	66,7 \| 87,3 \| 69,9 \| 43,0
D-208	21,6	48	2,384	EN 10270-1	83,218	13,1	34,9	70,2 \| 87,2 \| 72,6 \| 50,9
D-233E-10	20	40	3,144	EN 10270-1	80,003	14,55	25,45	75,4 \| 88,5 \| 70,7 \| 67,1
D-239A-01	25	40,5	3,828	EN 10270-1	104,922	13,09	27,41	86,8 \| 96,1 \| 82,8 \| 81,7
D-245	21	45	4,321	EN 10270-1	118,437	17,59	27,41	91,6 \| 95,0 \| 87,5 \| 92,2
D-247D-05	20	43,5	4,658	EN 10270-1	115,719	18,66	24,84	92,1 \| 94,7 \| 82,3 \| 99,4
D-247B	20,5	41	4,681	EN 10270-1	109,941	17,51	23,49	90,7 \| 94,2 \| 78,0 \| 99,9
D-239A-10	23,5	43	4,686	EN 10270-1	140,986	12,91	30,09	100,0 \| 100,0 \| 100,0 \| 100,0
D-240	22	41	5,821	EN 10270-1	156,014	14,2	26,8	88,8 \| 96,3 \| 89,7 \| 80,5
D-239B	22	36,7	5,821	EN 10270-1	139,423	12,75	23,95	87,6 \| 93,0 \| 89,2 \| 80,5
D-263J	24	39,2	6,581	EN 10270-1	165,825	14	25,2	83,0 \| 93,3 \| 84,4 \| 71,2
D-274A	22,5	40	9,044	EN 10270-1	167,817	21,45	18,56	71,4 \| 89,6 \| 72,8 \| 51,8
D-263VB	20	41,1	9,348	EN 10270-1	200,609	19,64	21,46	70,0 \| 89,2 \| 70,8 \| 50,1
D-273A-02	24	37,5	11,44	EN 10270-1	250,547	15,6	21,9	64,6 \| 88,4 \| 64,5 \| 41,0
D-274	22,5	36	14,212	EN 10270-1	291,853	15,47	20,54	59,2 \| 86,5 \| 58,3 \| 33,0
D-299	28,2	42,5	19,533	EN 10270-1	444,477	19,75	22,75	53,1 \| 81,6 \| 53,7 \| 24,0
D-288ZA	21,5	45	23,696	EN 10270-1	471,759	25,09	19,91	50,8 \| 84,6 \| 48,0 \| 19,8
D-304A	23,2	42	24,278	EN 10270-1	369,24	26,79	15,21	50,0 \| 86,3 \| 44,4 \| 19,3
D-305	23,2	49,5	24,278	EN 10270-1	551,326	26,79	22,71	50,8 \| 82,7 \| 50,5 \| 19,3
D-288Z-51	21	41,4	25,726	EN 10270-1	420,852	25,04	16,36	48,8 \| 84,1 \| 43,9 \| 18,2
D-288X-05	19,4	44	26,734	EN 10270-1	486,954	25,78	18,22	48,5 \| 83,1 \| 44,8 \| 17,5
D-313L	25	48,2	31,745	EN 10270-1	576,821	30,03	18,17	45,6 \| 79,6 \| 42,4 \| 14,8
D-313K-01	25	43	34,919	EN 10270-1	525,394	27,95	15,05	45,0 \| 83,2 \| 38,4 \| 13,4

Liczba podobnych metalowych sprężyn: 25

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-239A-10

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-239A-10
