Sprężyna dociskowa D-252AB Stal sprężynowa Ø 2 x 13 x 55,6 mm

Ceny progresywne - Sprężyna dociskowa D-252AB

Ilość	Cena jednostkowa [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Sprężyna dociskowa Kupić

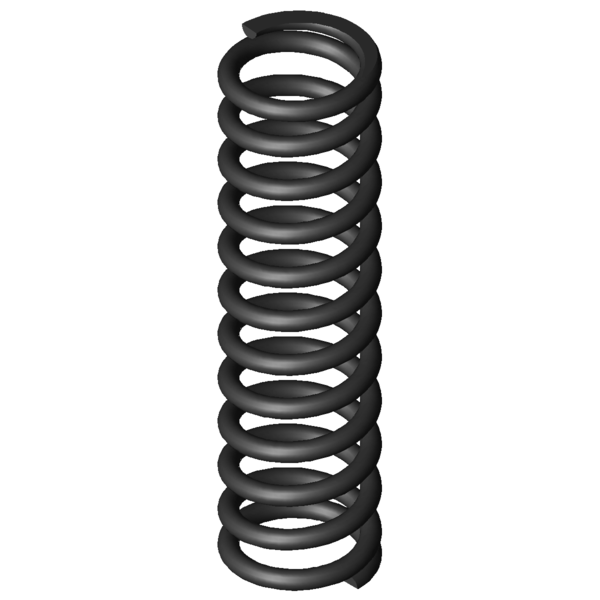

Obraz produktu Sprężyna dociskowa D-252AB

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-252AB

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	2	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	13	mm	Średnia średnica zwoju
De	15	mm	Zewnętrzna średnica zwoju
Dd	10,5	mm	Maksymalna średnica trzpienia
Dh	15,7	mm	Minimalna średnica tulei
L0	55,6	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	191,975	N	Maksymalna siła przy obciążeniu statycznym
Ln	28,43	mm	Minimalna długość przy obciążeniu statycznym
sn	27,17	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	179,827	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	30,15	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	11,26	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	5,105	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	10,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	7,066	N/mm	Sztywnosc sprezyny
Gew	12,6775	g	Waga artykułu
Fntol	11,88	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	11,7	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,3	mm	(+/-) Tolerancja średnicy zwoju
L0tol	1,27	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	H	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-252AB Stal sprężynowa Ø 2 x 13 x 55,6 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-252AB Stal sprężynowa Ø 2 x 13 x 55,6 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-252AB Stal sprężynowa Ø 2 x 13 x 55,6 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-252AB Stal sprężynowa Ø 2 x 13 x 55,6 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-252AB

Formularz zapytania Sprężyna dociskowa D-252AB Stal sprężynowa Ø 2 x 13 x 55,6 mm

Formularz zapytania Sprężyna dociskowa D-252AB

Podobne sprężyny naciskowe do Sprężyna dociskowa D-252AB Stal sprężynowa Ø 2 x 13 x 55,6 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-252AB	EN 10270-1	2	15	55,6	191,975	28,43	27,17	10,5	7,066	100,0 \| 100,0 \| 100,0 \| 100,0
VD-252AB	1.4310	2	15	55,6	164,886	28,43	27,17	10,5	6,069	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-142B	15	59,7	0,434	EN 10270-1	21,951	9,07	50,63	39,4 \| 79,4 \| 32,5 \| 6,1
D-148	13,5	55,5	0,614	EN 10270-1	25,87	13,34	42,16	42,5 \| 79,9 \| 39,0 \| 8,7
D-145H-11	14	54	0,713	EN 10270-1	30,82	10,8	43,2	43,2 \| 80,2 \| 39,5 \| 10,1
D-185E	15	55	1,126	EN 10270-1	43,673	16,2	38,8	49,8 \| 87,1 \| 46,4 \| 15,9
D-207J-25	15	54	1,233	EN 10270-1	24,478	34,15	19,85	50,4 \| 90,7 \| 42,9 \| 17,5
D-207J-04	16,5	52,5	1,798	EN 10270-1	60,338	18,94	33,56	56,1 \| 86,8 \| 56,2 \| 25,4
D-207J-26	15	55	1,906	EN 10270-1	60,685	23,15	31,85	58,9 \| 91,3 \| 58,5 \| 27,0
D-217F	15,1	47	2,36	EN 10270-1	50,957	25,4	21,6	58,1 \| 88,0 \| 53,0 \| 33,4
D-220A	14,1	59	2,532	EN 10270-1	76,122	28,94	30,06	63,4 \| 89,4 \| 65,0 \| 35,8
D-207J-09	14,5	50	2,762	EN 10270-1	87,101	18,46	31,54	64,0 \| 87,2 \| 65,8 \| 39,1
D-232Q	16	52	3,932	EN 10270-1	110,06	24,01	27,99	75,1 \| 92,4 \| 77,2 \| 55,7
D-220	14,1	53,5	4,022	EN 10270-1	133,517	20,3	33,2	74,2 \| 90,1 \| 75,7 \| 56,9
D-252A-07	14,8	64	5,979	EN 10270-1	178,184	34,2	29,8	90,6 \| 95,2 \| 92,0 \| 84,6
D-257D-01	14	60	6,987	EN 10270-1	173,579	35,16	24,84	95,1 \| 95,3 \| 90,9 \| 98,9
D-252AB	15	55,6	7,066	EN 10270-1	191,975	28,43	27,17	100,0 \| 100,0 \| 100,0 \| 100,0
D-252A-30	15	52	8,728	EN 10270-1	240,033	24,5	27,5	89,4 \| 97,8 \| 89,4 \| 80,9
D-255	14,5	49,5	9,818	EN 10270-1	250,368	24	25,5	84,2 \| 95,2 \| 85,3 \| 72,0
D-263V-15	15,2	64	10,745	EN 10270-1	194,091	45,94	18,06	79,4 \| 89,6 \| 82,7 \| 65,7
D-263P-01	15	53	10,838	EN 10270-1	238,615	30,98	22,02	80,5 \| 95,4 \| 80,7 \| 65,2
D-263P	15	48,9	11,979	EN 10270-1	244,947	28,45	20,45	76,3 \| 93,0 \| 76,8 \| 59,0
D-263V-14	15,2	51	14,652	EN 10270-1	234,921	34,97	16,03	69,9 \| 91,2 \| 70,4 \| 48,2
D-286A	15	55	15,093	EN 10270-1	175,216	43,39	11,61	68,9 \| 93,0 \| 67,0 \| 46,8
D-283A-17	15,5	59	17,251	EN 10270-1	415,059	34,94	24,06	66,2 \| 90,3 \| 67,4 \| 41,0
D-283A-10	16,5	52	19,337	EN 10270-1	417,286	30,42	21,58	62,5 \| 88,1 \| 62,7 \| 36,5
D-283A-16	15,5	49	21,31	EN 10270-1	421,147	29,24	19,76	60,2 \| 88,3 \| 59,2 \| 33,2
D-286	15	47,5	23,971	EN 10270-1	439,336	29,17	18,33	57,8 \| 88,5 \| 55,6 \| 29,5
D-288T-07	15	64	27,587	EN 10270-1	521,492	45,1	18,9	55,0 \| 86,1 \| 53,2 \| 25,6
D-288T-06	15	51	36,299	EN 10270-1	558,372	35,62	15,38	50,9 \| 87,7 \| 45,5 \| 19,5
D-288Z-06	15,5	51	50,611	EN 10270-1	547,97	40,17	10,83	45,3 \| 84,3 \| 37,4 \| 14,0

Liczba podobnych metalowych sprężyn: 28

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-252AB

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-252AB
