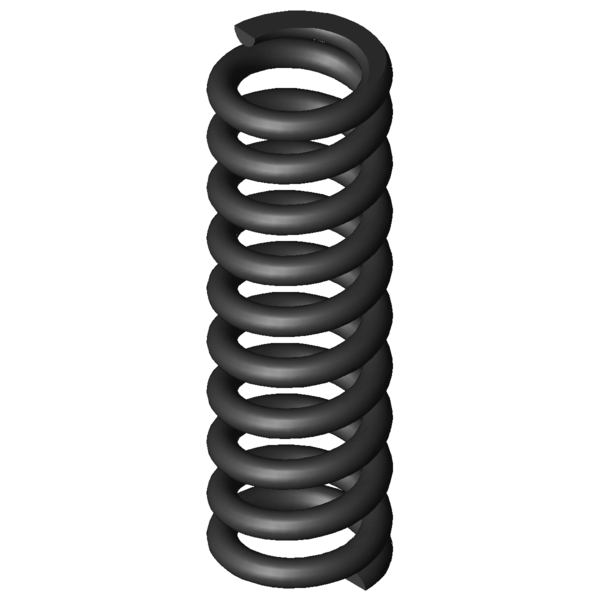

| Materialu |
EN 10270-1 |
- |
Rodzaj materialu |
| Stan końców sprężyny |
Przyłożone i zeszlifowane |
- |
Stan końców sprężyny |
| F1 |
|
N |
Siła sprężyny z napięciem wstępnym |
| L1 |
|
mm |
Długość sprężyny z napięciem wstępnym |
| s1 |
|
mm |
Ugięcie sprężyny z napięciem wstępnym |
| F2 |
|
N |
Siła sprężyny obciążonej siłą |
| L2 |
|
mm |
Długość sprężyny obciążonej siłą |
| s2 |
|
mm |
Ugięcie sprężyny przy obciążeniu siłą |
| d |
2 |
mm |
Srednica drutu |
| Di |
|
mm |
Wewnętrzna średnica zwoju |
| D |
10 |
mm |
Średnia średnica zwoju |
| De |
12 |
mm |
Zewnętrzna średnica zwoju |
| Dd |
7,5 |
mm |
Maksymalna średnica trzpienia |
| Dh |
12,6 |
mm |
Minimalna średnica tulei |
| L0 |
38,5 |
mm |
Długość swobodna |
| Lk |
|
mm |
Długość wyboczenia |
| Fn |
290,763 |
N |
Maksymalna siła przy obciążeniu statycznym |
| Ln |
23,34 |
mm |
Minimalna długość przy obciążeniu statycznym |
| sn |
15,16 |
mm |
Maksymalne ugięcie sprężyny przy obciążeniu statycznym |
| Fndyn |
239,706 |
N |
Maksymalna siła przy obciążeniu dynamicznym |
| Lndyn |
26 |
mm |
Minimalna długość przy obciążeniu dynamicznym |
| shdyn |
4,67 |
mm |
Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym |
| S |
4,294 |
mm |
Skok zwoju sprężyny (od środka zwoju do środka zwoju) |
| n |
8,5 |
szt. |
Ilość zwojów sprężynujących |
| nt |
|
szt. |
Całkowita ilość zwojów |
| R |
19,176 |
N/mm |
Sztywnosc sprezyny |
| Gew |
8,1916 |
g |
Waga artykułu |
| Fntol |
20,33 |
N |
(+/-) Tolerancja statycznej siły maksymalnej |
| Fndtol |
19,99 |
N |
(+/-) Tolerancja maksymalnej siły dynamicznej |
| Detol |
0,25 |
mm |
(+/-) Tolerancja średnicy zwoju |
| L0tol |
0,83 |
mm |
(+/-) Tolerancja długości swobodnej sprężyny |
| PG |
F |
- |
Grupa cenowa tego artykulu |
| F1tol |
|
N |
(+/-) Tolerancja siły sprężyny z napęciem wstępnym |
| F2tol |
|
N |
(+/-) Tolerancja siły sprężyny obciążonej siłą |
