Sprężyna dociskowa D-262A-10 Stal sprężynowa Ø 2 x 9 x 20 mm

Ceny progresywne - Sprężyna dociskowa D-262A-10

Ilość	Cena jednostkowa [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Sprężyna dociskowa Kupić

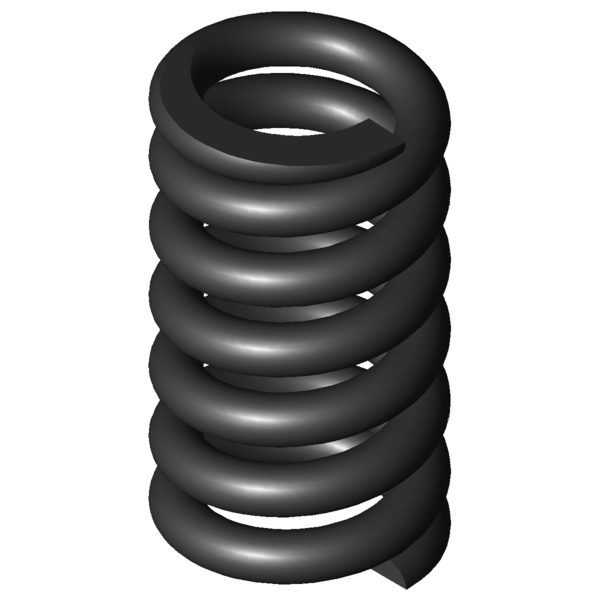

Obraz produktu Sprężyna dociskowa D-262A-10

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-262A-10

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	2	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	9	mm	Średnia średnica zwoju
De	11	mm	Zewnętrzna średnica zwoju
Dd	6,4	mm	Maksymalna średnica trzpienia
Dh	11,7	mm	Minimalna średnica tulei
L0	20	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	210,011	N	Maksymalna siła przy obciążeniu statycznym
Ln	15,3	mm	Minimalna długość przy obciążeniu statycznym
sn	4,7	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	180,664	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	15,96	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	2,84	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	3,6	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	44,719	N/mm	Sztywnosc sprezyny
Gew	4,915	g	Waga artykułu
Fntol	26,39	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	25,95	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,25	mm	(+/-) Tolerancja średnicy zwoju
L0tol	0,5	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	G	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-262A-10 Stal sprężynowa Ø 2 x 9 x 20 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-262A-10 Stal sprężynowa Ø 2 x 9 x 20 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-262A-10 Stal sprężynowa Ø 2 x 9 x 20 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-262A-10 Stal sprężynowa Ø 2 x 9 x 20 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-262A-10

Formularz zapytania Sprężyna dociskowa D-262A-10 Stal sprężynowa Ø 2 x 9 x 20 mm

Formularz zapytania Sprężyna dociskowa D-262A-10

Podobne sprężyny naciskowe do Sprężyna dociskowa D-262A-10 Stal sprężynowa Ø 2 x 9 x 20 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-262A-10	EN 10270-1	2	11	20	210,011	15,3	4,7	5	44,719	100,0 \| 100,0 \| 100,0 \| 100,0
VD-262A-10	1.4310	2	11	20	180,377	15,3	4,7	5	38,409	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-143A	10	19,7	2,534	EN 10270-1	35,357	5,75	13,95	36,4 \| 78,1 \| 25,3 \| 5,7
D-151A	11	21,4	2,911	EN 10270-1	43,733	6,38	15,03	37,9 \| 81,2 \| 26,0 \| 6,5
D-151	11	17,5	2,911	EN 10270-1	32,382	6,38	11,13	38,2 \| 79,2 \| 28,8 \| 6,5
D-155G	10,3	22	3,619	EN 10270-1	47,224	8,95	13,05	38,5 \| 78,2 \| 29,3 \| 8,1
D-195A-15	11	20	5,963	EN 10270-1	64,403	9,2	10,8	46,0 \| 87,5 \| 37,1 \| 13,3
D-180Q-01	11	19,2	6,413	EN 10270-1	75,413	7,44	11,76	45,9 \| 85,3 \| 37,9 \| 14,4
D-191	11,25	20	7,106	EN 10270-1	82,788	8,35	11,65	47,5 \| 86,8 \| 39,9 \| 15,9
D-207B	10	21,1	11,187	EN 10270-1	105,094	11,71	9,39	53,4 \| 85,2 \| 50,0 \| 25,0
D-207K-12	11,5	19,5	11,461	EN 10270-1	98,793	10,88	8,62	55,3 \| 89,4 \| 50,8 \| 25,6
D-227D	11	22,8	14,615	EN 10270-1	138,323	13,34	9,46	59,9 \| 89,2 \| 57,8 \| 32,7
D-207KH	10	20,4	15,269	EN 10270-1	121,048	12,47	7,93	60,2 \| 88,0 \| 58,5 \| 34,2
D-223	11,6	18,5	19,076	EN 10270-1	165,958	9,8	8,7	66,1 \| 89,1 \| 66,5 \| 42,7
D-234BA	11	24	21,129	EN 10270-1	149,415	16,93	7,07	69,1 \| 91,1 \| 68,8 \| 47,3
D-234BA-12	11	17,5	30,52	EN 10270-1	142,527	12,83	4,67	81,5 \| 92,5 \| 83,6 \| 68,3
D-262A-10	11	20	44,719	EN 10270-1	210,011	15,3	4,7	100,0 \| 100,0 \| 100,0 \| 100,0
D-262C	10,7	20	45,006	EN 10270-1	161,47	16,41	3,59	91,7 \| 99,1 \| 76,6 \| 99,3
D-258	12	18	46,571	EN 10270-1	281,175	11,96	6,04	88,7 \| 93,9 \| 76,3 \| 96,0
D-263B	10	21	57,884	EN 10270-1	268,348	16,36	4,64	87,0 \| 95,4 \| 88,5 \| 77,3
D-263S	11	23	63,672	EN 10270-1	318,334	18	5	80,9 \| 92,6 \| 80,0 \| 70,2
D-263R	11	16,2	100,056	EN 10270-1	314,696	13,05	3,15	67,4 \| 90,6 \| 66,9 \| 44,7

Liczba podobnych metalowych sprężyn: 19

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-262A-10

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-262A-10
