Sprężyna dociskowa D-262A-15 Stal sprężynowa Ø 2 x 9 x 32 mm

Ceny progresywne - Sprężyna dociskowa D-262A-15

Ilość	Cena jednostkowa [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Sprężyna dociskowa Kupić

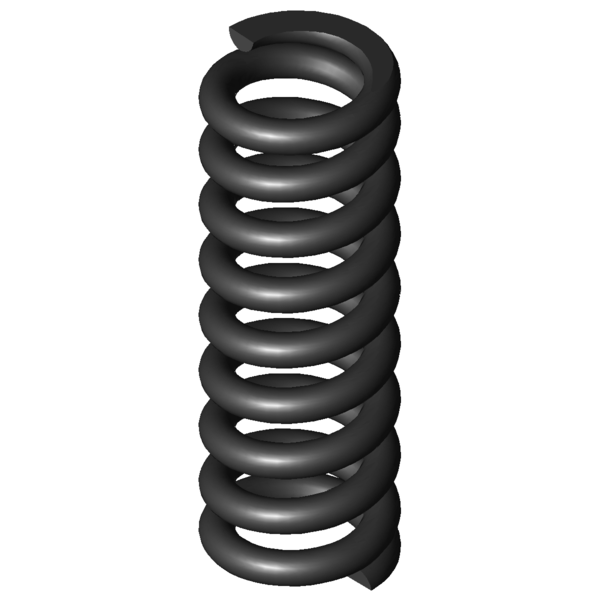

Obraz produktu Sprężyna dociskowa D-262A-15

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-262A-15

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	2	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	9	mm	Średnia średnica zwoju
De	11	mm	Zewnętrzna średnica zwoju
Dd	6,4	mm	Maksymalna średnica trzpienia
Dh	11,7	mm	Minimalna średnica tulei
L0	32	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	329,261	N	Maksymalna siła przy obciążeniu statycznym
Ln	20,96	mm	Minimalna długość przy obciążeniu statycznym
sn	11,04	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	256,388	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	23,4	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	3,27	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	4	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	7,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	29,813	N/mm	Sztywnosc sprezyny
Gew	6,6703	g	Waga artykułu
Fntol	25,48	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	24,9	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,25	mm	(+/-) Tolerancja średnicy zwoju
L0tol	0,69	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	G	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-262A-15 Stal sprężynowa Ø 2 x 9 x 32 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-262A-15 Stal sprężynowa Ø 2 x 9 x 32 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-262A-15 Stal sprężynowa Ø 2 x 9 x 32 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-262A-15 Stal sprężynowa Ø 2 x 9 x 32 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-262A-15

Formularz zapytania Sprężyna dociskowa D-262A-15 Stal sprężynowa Ø 2 x 9 x 32 mm

Formularz zapytania Sprężyna dociskowa D-262A-15

Podobne sprężyny naciskowe do Sprężyna dociskowa D-262A-15 Stal sprężynowa Ø 2 x 9 x 32 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-262A-15	EN 10270-1	2	11	32	329,261	20,96	11,04	7,5	29,813	100,0 \| 100,0 \| 100,0 \| 100,0
VD-262A-15	1.4310	2	11	32	282,801	20,96	11,04	7,5	25,606	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207AA	11	28	5,898	EN 10270-1	76,14	15,09	12,91	53,3 \| 85,8 \| 54,3 \| 19,8
D-207C	10	34,4	6,477	EN 10270-1	105,036	18,18	16,22	52,1 \| 84,6 \| 50,0 \| 21,7
D-227E	11	37,1	8,461	EN 10270-1	138,708	20,71	16,39	57,3 \| 88,8 \| 54,7 \| 28,4
D-227A-03	11,5	32	9,174	EN 10270-1	136,799	17,09	14,91	60,1 \| 91,9 \| 57,8 \| 30,8
D-207KK	10	29,9	9,88	EN 10270-1	121,137	17,64	12,26	61,0 \| 86,4 \| 63,4 \| 33,1
D-234	12	32	11,856	EN 10270-1	128,437	21,17	10,83	67,4 \| 93,9 \| 68,6 \| 39,8
D-234BB	11	32	14,457	EN 10270-1	128,953	23,08	8,92	68,4 \| 96,7 \| 60,0 \| 48,5
D-230	9,6	31,5	15,341	EN 10270-1	196,827	18,67	12,83	71,0 \| 88,6 \| 72,9 \| 51,4
D-233E-20	10	31	17,016	EN 10270-1	130,455	23,33	7,67	67,8 \| 91,8 \| 54,5 \| 57,0
D-257E-03	12,3	32	19,889	EN 10270-1	216,855	21,1	10,9	81,8 \| 96,5 \| 82,3 \| 66,7
D-263	10,7	36	23,574	EN 10270-1	195,76	27,7	8,3	80,6 \| 95,4 \| 67,3 \| 79,1
D-234B-03	9,2	32	26,391	EN 10270-1	214,923	23,86	8,14	83,1 \| 91,2 \| 69,5 \| 88,5
D-234B-01	9,5	32	27,559	EN 10270-1	301,773	21,05	10,95	93,3 \| 92,1 \| 95,4 \| 92,4
D-262D	10,7	29	29,121	EN 10270-1	169,413	23,18	5,82	81,9 \| 96,0 \| 52,1 \| 97,6
D-262A-15	11	32	29,813	EN 10270-1	329,261	20,96	11,04	100,0 \| 100,0 \| 100,0 \| 100,0
D-263Q-03	12,3	32	33,09	EN 10270-1	336,629	21,83	10,17	92,8 \| 93,4 \| 95,0 \| 90,1
D-263C	10	33,4	33,512	EN 10270-1	269,567	25,36	8,04	87,3 \| 95,6 \| 77,3 \| 89,0
D-263T	11	36,5	36,863	EN 10270-1	317,329	27,89	8,61	87,0 \| 92,9 \| 87,2 \| 80,9
D-263V-03	12,35	32	44,385	EN 10270-1	388,737	23,24	8,76	80,2 \| 91,4 \| 82,0 \| 67,2

Liczba podobnych metalowych sprężyn: 18

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-262A-15

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-262A-15
