Sprężyna dociskowa D-288Z-14 Stal sprężynowa Ø 3 x 34 x 190 mm

Ceny progresywne - Sprężyna dociskowa D-288Z-14

Ilość	Cena jednostkowa [EUR]
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Sprężyna dociskowa Kupić

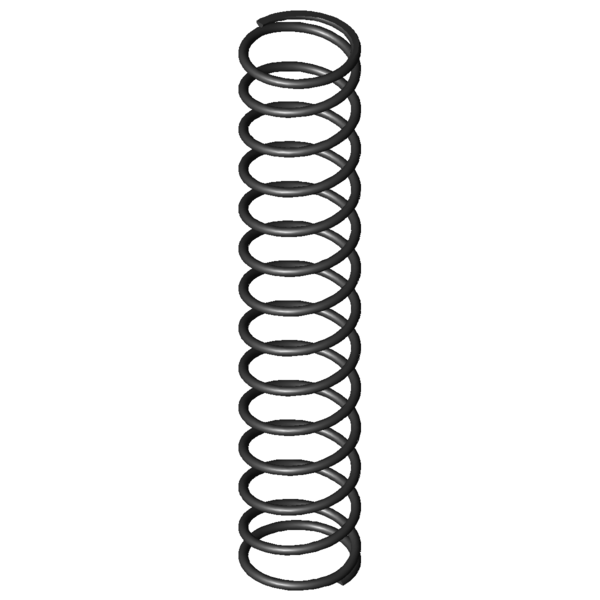

Obraz produktu Sprężyna dociskowa D-288Z-14

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-288Z-14

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	3	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	34	mm	Średnia średnica zwoju
De	37	mm	Zewnętrzna średnica zwoju
Dd	30,1	mm	Maksymalna średnica trzpienia
Dh	38,5	mm	Minimalna średnica tulei
L0	190	mm	Długość swobodna
Lk	93,06	mm	Długość wyboczenia
Fn	227,628	N	Maksymalna siła przy obciążeniu statycznym
Ln	54,48	mm	Minimalna długość przy obciążeniu statycznym
sn	135,53	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	218,398	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	59,97	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	65,74	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	14,96	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	12,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	1,68	N/mm	Sztywnosc sprezyny
Gew	86,5386	g	Waga artykułu
Fntol	12,36	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	12,22	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,6	mm	(+/-) Tolerancja średnicy zwoju
L0tol	5,33	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	O	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-288Z-14 Stal sprężynowa Ø 3 x 34 x 190 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-288Z-14 Stal sprężynowa Ø 3 x 34 x 190 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-288Z-14 Stal sprężynowa Ø 3 x 34 x 190 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-288Z-14 Stal sprężynowa Ø 3 x 34 x 190 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-288Z-14

Formularz zapytania Sprężyna dociskowa D-288Z-14 Stal sprężynowa Ø 3 x 34 x 190 mm

Formularz zapytania Sprężyna dociskowa D-288Z-14

Podobne sprężyny naciskowe do Sprężyna dociskowa D-288Z-14 Stal sprężynowa Ø 3 x 34 x 190 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-288Z-14	EN 10270-1	3	37	190	227,628	54,48	135,53	12,5	1,68	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-14	1.4310	3	37	190	195,509	54,48	135,53	12,5	1,443	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-207JC	35,5	176	0,154	EN 10270-1	23,025	26,85	149,15	46,4 \| 79,5 \| 50,5 \| 9,2
D-207JH	34	164	0,177	EN 10270-1	24,391	26	138	47,0 \| 76,1 \| 54,5 \| 10,5
D-234J	34	205	0,524	EN 10270-1	90,483	32,2	172,8	58,0 \| 83,7 \| 59,1 \| 31,2
D-263G	38	228	0,548	EN 10270-1	105,289	35,69	192,31	58,5 \| 84,7 \| 58,4 \| 32,6
D-234O	30	182	0,55	EN 10270-1	77,202	41,64	140,36	59,7 \| 81,2 \| 65,2 \| 32,7
D-266	34,5	170	1,429	EN 10270-1	182,881	42	128	87,0 \| 88,7 \| 87,4 \| 85,1
D-288Z-14	37	190	1,68	EN 10270-1	227,628	54,48	135,53	100,0 \| 100,0 \| 100,0 \| 100,0
D-297A	35,2	190	1,762	EN 10270-1	193,133	80,4	109,6	91,5 \| 96,3 \| 82,9 \| 95,3
D-291	43,2	190	1,964	EN 10270-1	289,258	42,7	147,31	88,0 \| 93,1 \| 85,3 \| 85,5
D-288O	30	189	2,008	EN 10270-1	260,008	59,48	129,52	88,8 \| 91,3 \| 91,6 \| 83,7
D-297	35,2	190	2,608	EN 10270-1	348,429	56,4	133,6	80,9 \| 96,3 \| 82,0 \| 64,4
D-328A	36	170	4,302	EN 10270-1	316,191	96,5	73,5	63,1 \| 87,3 \| 63,1 \| 39,0
D-328	36	170	6,367	EN 10270-1	650,727	67,8	102,2	56,3 \| 87,3 \| 55,2 \| 26,4
D-359A	37	230	8,636	EN 10270-1	771,528	140,66	89,34	49,3 \| 80,9 \| 47,7 \| 19,4
D-358A	37	160	10,503	EN 10270-1	447,092	117,43	42,57	46,2 \| 81,4 \| 41,2 \| 16,0
D-359	37	230	10,503	EN 10270-1	1182,323	117,43	112,57	49,3 \| 80,9 \| 51,2 \| 16,0
D-359A-09	34	206	13,053	EN 10270-1	1056,725	125,05	80,95	45,0 \| 81,4 \| 40,6 \| 12,9
D-359A-08	34	186	14,504	EN 10270-1	1050,923	113,54	72,46	44,1 \| 83,3 \| 37,6 \| 11,6
D-358	37	160	15,545	EN 10270-1	1203,33	82,59	77,41	43,4 \| 81,4 \| 38,0 \| 10,8
D-359A-07	34	166	16,317	EN 10270-1	1043,672	102,04	63,96	41,5 \| 79,8 \| 34,5 \| 10,3
D-364N	38	177	17,52	EN 10270-1	1187,161	109,24	67,76	42,0 \| 81,7 \| 34,6 \| 9,6
D-364R-11	39	203	21,727	EN 10270-1	1835,921	118,5	84,5	41,7 \| 80,1 \| 37,4 \| 7,7

Liczba podobnych metalowych sprężyn: 21

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-288Z-14

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-288Z-14
