Sprężyna dociskowa D-288Z-23 Stal sprężynowa Ø 3 x 30 x 157 mm

Ceny progresywne - Sprężyna dociskowa D-288Z-23

Ilość	Cena jednostkowa [EUR]
1	5,6700 EUR
2	4,0000 EUR
3	3,8100 EUR
7	2,9900 EUR
17	1,5200 EUR
37	1,2000 EUR
75	1,0100 EUR
125	0,7829 EUR
175	0,7387 EUR
250	0,6198 EUR
350	0,5936 EUR
450	0,5368 EUR

Sprężyna dociskowa Kupić

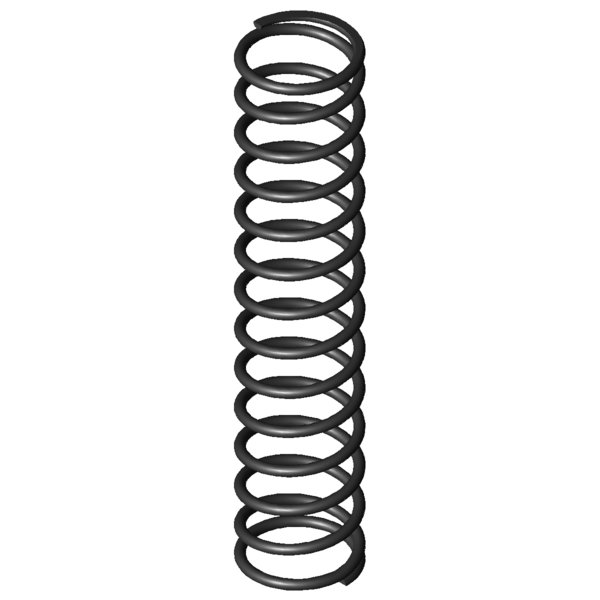

Obraz produktu Sprężyna dociskowa D-288Z-23

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-288Z-23

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	3	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	30	mm	Średnia średnica zwoju
De	33	mm	Zewnętrzna średnica zwoju
Dd	26,2	mm	Maksymalna średnica trzpienia
Dh	34,2	mm	Minimalna średnica tulei
L0	157	mm	Długość swobodna
Lk	48,57	mm	Długość wyboczenia
Fn	254,586	N	Maksymalna siła przy obciążeniu statycznym
Ln	52,88	mm	Minimalna długość przy obciążeniu statycznym
sn	104,13	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	243,106	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	57,57	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	50,53	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	12,32	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	12,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	2,445	N/mm	Sztywnosc sprezyny
Gew	76,3575	g	Waga artykułu
Fntol	13,49	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	13,31	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,5	mm	(+/-) Tolerancja średnicy zwoju
L0tol	3,95	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	N	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-288Z-23 Stal sprężynowa Ø 3 x 30 x 157 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-288Z-23 Stal sprężynowa Ø 3 x 30 x 157 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-288Z-23 Stal sprężynowa Ø 3 x 30 x 157 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-288Z-23 Stal sprężynowa Ø 3 x 30 x 157 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-288Z-23

Formularz zapytania Sprężyna dociskowa D-288Z-23 Stal sprężynowa Ø 3 x 30 x 157 mm

Formularz zapytania Sprężyna dociskowa D-288Z-23

Podobne sprężyny naciskowe do Sprężyna dociskowa D-288Z-23 Stal sprężynowa Ø 3 x 30 x 157 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-288Z-23	EN 10270-1	3	33	157	254,586	52,88	104,13	12,5	2,445	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-23	1.4310	3	33	157	218,663	52,88	104,13	12,5	2,1	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-206A-22	34	153	0,061	EN 10270-1	6,145	52,36	100,64	44,1 \| 80,4 \| 49,5 \| 2,5
D-207JC	35,5	176	0,154	EN 10270-1	23,025	26,85	149,15	41,0 \| 77,4 \| 39,4 \| 6,3
D-207JH	34	164	0,177	EN 10270-1	24,391	26	138	43,6 \| 80,9 \| 42,5 \| 7,2
D-234N-10	30	170	0,55	EN 10270-1	70,602	41,64	128,36	53,4 \| 83,3 \| 54,4 \| 22,5
D-268E	31	163	1,273	EN 10270-1	145,542	48,7	114,3	72,5 \| 91,2 \| 74,1 \| 52,1
D-272A	27,5	165	1,377	EN 10270-1	140,68	62,81	102,19	73,4 \| 87,3 \| 76,7 \| 56,3
D-266	34,5	170	1,429	EN 10270-1	182,881	42	128	75,2 \| 90,4 \| 76,6 \| 58,4
D-288K-13	33	150	1,895	EN 10270-1	192,439	48,42	101,58	86,8 \| 96,3 \| 86,6 \| 77,5
D-272	27,5	165	2,038	EN 10270-1	234,72	49,8	115,2	87,3 \| 87,3 \| 91,3 \| 83,3
D-288Z-23	33	157	2,445	EN 10270-1	254,586	52,88	104,13	100,0 \| 100,0 \| 100,0 \| 100,0
D-298E	33	148	2,99	EN 10270-1	264,505	59,54	88,46	89,5 \| 96,0 \| 90,6 \| 81,8
D-296	35,2	135	3,835	EN 10270-1	362,819	40,4	94,6	78,5 \| 91,2 \| 80,5 \| 63,7
D-328A	36	170	4,302	EN 10270-1	316,191	96,5	73,5	72,9 \| 86,3 \| 75,6 \| 56,8
D-313JA	34	145	4,872	EN 10270-1	406,784	61,51	83,49	70,8 \| 90,9 \| 71,4 \| 50,2
D-327A	36	141	5,896	EN 10270-1	403,35	72,58	68,42	63,8 \| 85,5 \| 64,4 \| 41,5
D-328	36	170	6,367	EN 10270-1	650,727	67,8	102,2	64,5 \| 86,3 \| 68,6 \| 38,4
D-358A	37	160	10,503	EN 10270-1	447,092	117,43	42,57	51,5 \| 82,4 \| 48,9 \| 23,3
D-339R	32	154	12,959	EN 10270-1	834,173	89,63	64,37	50,8 \| 87,2 \| 46,2 \| 18,9
D-357A	37	144	14,393	EN 10270-1	800,314	88,4	55,6	46,6 \| 80,3 \| 42,6 \| 17,0
D-359A-08	34	186	14,504	EN 10270-1	1050,923	113,54	72,46	48,1 \| 80,5 \| 46,9 \| 16,9
D-358	37	160	15,545	EN 10270-1	1203,33	82,59	77,41	48,6 \| 82,4 \| 47,7 \| 15,7
D-359A-07	34	166	16,317	EN 10270-1	1043,672	102,04	63,96	47,3 \| 83,9 \| 42,9 \| 15,0
D-359A-06	34	147	18,648	EN 10270-1	1052,995	90,53	56,47	45,3 \| 83,6 \| 39,2 \| 13,1
D-363A	30	160	24,697	EN 10270-1	1386,889	103,84	56,16	43,0 \| 83,0 \| 36,1 \| 9,9
D-364R-93	39	152	27,214	EN 10270-1	1285,185	104,78	47,22	39,6 \| 77,1 \| 32,6 \| 9,0

Liczba podobnych metalowych sprężyn: 24

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-288Z-23

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-288Z-23
