Sprężyna dociskowa D-306A Stal sprężynowa Ø 3,2 x 20 x 92 mm

Ceny progresywne - Sprężyna dociskowa D-306A

Ilość	Cena jednostkowa [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Sprężyna dociskowa Kupić

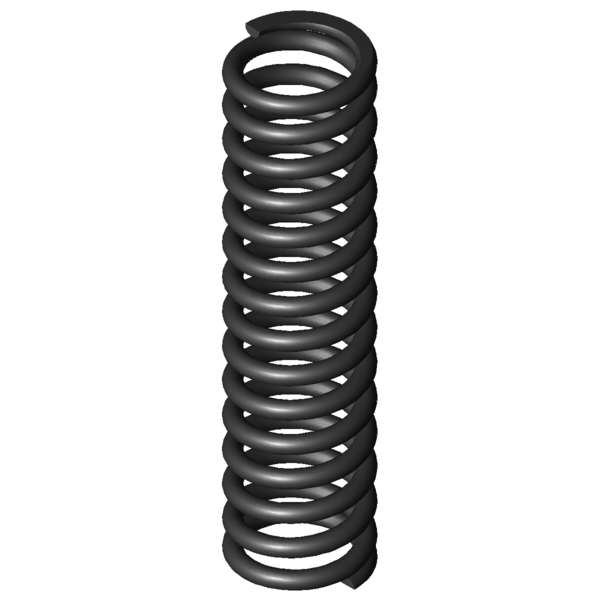

Obraz produktu Sprężyna dociskowa D-306A

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-306A

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	3,2	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	20	mm	Średnia średnica zwoju
De	23,2	mm	Zewnętrzna średnica zwoju
Dd	16,1	mm	Maksymalna średnica trzpienia
Dh	24,2	mm	Minimalna średnica tulei
L0	92	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	351,616	N	Maksymalna siła przy obciążeniu statycznym
Ln	56,45	mm	Minimalna długość przy obciążeniu statycznym
sn	35,55	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	317,702	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	59,88	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	23,94	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	6,578	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	13,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	9,891	N/mm	Sztywnosc sprezyny
Gew	61,913	g	Waga artykułu
Fntol	26,12	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	25,61	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,35	mm	(+/-) Tolerancja średnicy zwoju
L0tol	2,11	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	M	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-306A Stal sprężynowa Ø 3,2 x 20 x 92 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-306A Stal sprężynowa Ø 3,2 x 20 x 92 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-306A Stal sprężynowa Ø 3,2 x 20 x 92 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-306A Stal sprężynowa Ø 3,2 x 20 x 92 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-306A

Formularz zapytania Sprężyna dociskowa D-306A Stal sprężynowa Ø 3,2 x 20 x 92 mm

Formularz zapytania Sprężyna dociskowa D-306A

Podobne sprężyny naciskowe do Sprężyna dociskowa D-306A Stal sprężynowa Ø 3,2 x 20 x 92 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-306A	EN 10270-1	3,2	23,2	92	351,616	56,45	35,55	13,5	9,891	100,0 \| 100,0 \| 100,0 \| 100,0
VD-306A	1.4310	3,2	23,2	92	302,001	56,45	35,55	13,5	8,495	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-242A	22	102	1,772	EN 10270-1	122,693	32,75	69,25	66,7 \| 87,6 \| 67,9 \| 44,5
D-247D	20,5	97	1,907	EN 10270-1	114,102	37,17	59,83	49,0 \| 81,9 \| 45,9 \| 19,3
D-239A-20	23	94	2,071	EN 10270-1	141,817	25,51	68,49	51,2 \| 86,5 \| 46,1 \| 20,9
D-246	21	85	2,263	EN 10270-1	124,609	29,94	55,06	51,6 \| 81,8 \| 50,0 \| 22,9
D-242	22	94	2,397	EN 10270-1	156,288	28,8	65,2	52,9 \| 85,1 \| 49,5 \| 24,2
D-241A	22	79	2,397	EN 10270-1	128,842	25,25	53,75	52,2 \| 81,1 \| 51,4 \| 24,2
D-263L	24	98,9	2,425	EN 10270-1	165,929	30,47	68,43	53,4 \| 86,1 \| 49,6 \| 24,5
D-276A	22,5	93	3,685	EN 10270-1	175,521	45,37	47,64	63,6 \| 91,3 \| 62,3 \| 37,3
D-276B	22,5	103	3,685	EN 10270-1	212,369	45,37	57,64	87,7 \| 95,3 \| 75,3 \| 92,6
D-263VD	20	87,6	4,113	EN 10270-1	200,796	38,78	48,82	63,7 \| 84,4 \| 65,0 \| 41,6
D-273A-10	24	85	5,339	EN 10270-1	272,016	34,05	50,95	72,2 \| 89,1 \| 73,6 \| 54,0
D-278B	20,5	95	5,459	EN 10270-1	290,383	41,81	53,2	72,6 \| 87,8 \| 74,7 \| 55,2
D-276	22,5	81,5	5,852	EN 10270-1	292,61	31,5	50	74,7 \| 87,9 \| 77,2 \| 59,2
D-307A	23,2	105	7,218	EN 10270-1	216,616	74,99	30,01	66,7 \| 87,5 \| 57,3 \| 55,1
D-306A	23,2	92	9,891	EN 10270-1	351,616	56,45	35,55	100,0 \| 100,0 \| 100,0 \| 100,0
D-307	23,2	105	10,682	EN 10270-1	558,22	52,74	52,26	62,2 \| 87,5 \| 61,7 \| 37,3
D-288Z-53	21	86,3	11,319	EN 10270-1	419,102	49,28	37,03	90,0 \| 92,7 \| 90,0 \| 87,4
D-308A-04	22	95	11,909	EN 10270-1	462,57	56,16	38,84	88,0 \| 97,2 \| 83,8 \| 83,0
D-313M-03	25	101	13,431	EN 10270-1	535,064	61,16	39,84	80,7 \| 90,9 \| 77,5 \| 73,6
D-288X-09	19,4	89	13,948	EN 10270-1	541,18	50,2	38,8	79,8 \| 90,3 \| 78,3 \| 70,9
D-308A-03	22	82	13,98	EN 10270-1	464,33	48,79	33,21	83,3 \| 94,7 \| 84,6 \| 70,7
D-313M-01	25	95	15,182	EN 10270-1	608,289	54,93	40,07	77,1 \| 92,8 \| 73,3 \| 65,2
D-306	23,2	74	15,709	EN 10270-1	566,892	37,91	36,09	78,9 \| 93,5 \| 80,3 \| 63,0
D-313M-02	25	86	15,872	EN 10270-1	526,029	52,86	33,14	78,0 \| 91,7 \| 80,0 \| 62,3
D-313A-09	19,5	89	21,05	EN 10270-1	669,054	57,22	31,78	70,2 \| 92,6 \| 71,0 \| 47,0
D-338	24	105	26,08	EN 10270-1	1046,46	64,88	40,13	45,9 \| 81,3 \| 41,2 \| 15,3
D-339A-05	21	85	42,467	EN 10270-1	876,942	64,35	20,65	53,3 \| 87,6 \| 49,1 \| 23,3

Liczba podobnych metalowych sprężyn: 26

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-306A

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-306A
