Sprężyna dociskowa D-313A-11 Stal sprężynowa Ø 3,3 x 16,2 x 115 mm

Ceny progresywne - Sprężyna dociskowa D-313A-11

Ilość	Cena jednostkowa [EUR]
1	5,9700 EUR
2	4,2100 EUR
3	4,0100 EUR
7	3,2100 EUR
17	1,7700 EUR
37	1,3500 EUR
75	1,1900 EUR
125	0,9703 EUR
175	0,8890 EUR
250	0,8202 EUR
350	0,7705 EUR
450	0,7136 EUR

Sprężyna dociskowa Kupić

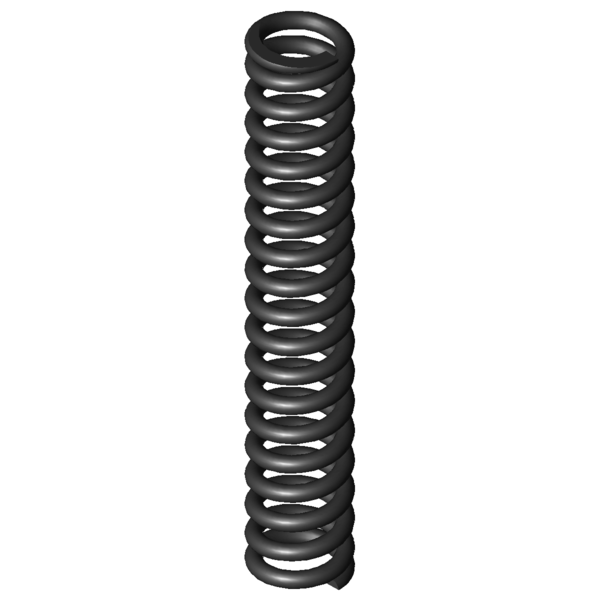

Obraz produktu Sprężyna dociskowa D-313A-11

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-313A-11

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	3,3	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	16,2	mm	Średnia średnica zwoju
De	19,5	mm	Zewnętrzna średnica zwoju
Dd	12,1	mm	Maksymalna średnica trzpienia
Dh	20,3	mm	Minimalna średnica tulei
L0	115	mm	Długość swobodna
Lk	85,18	mm	Długość wyboczenia
Fn	746,566	N	Maksymalna siła przy obciążeniu statycznym
Ln	70,34	mm	Minimalna długość przy obciążeniu statycznym
sn	44,66	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	601,772	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	79	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	13,38	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	6,571	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	17	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	16,716	N/mm	Sztywnosc sprezyny
Gew	65,3758	g	Waga artykułu
Fntol	46,95	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	45,99	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,35	mm	(+/-) Tolerancja średnicy zwoju
L0tol	2,11	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	P	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-313A-11 Stal sprężynowa Ø 3,3 x 16,2 x 115 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-313A-11 Stal sprężynowa Ø 3,3 x 16,2 x 115 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-313A-11 Stal sprężynowa Ø 3,3 x 16,2 x 115 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-313A-11 Stal sprężynowa Ø 3,3 x 16,2 x 115 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-313A-11

Formularz zapytania Sprężyna dociskowa D-313A-11 Stal sprężynowa Ø 3,3 x 16,2 x 115 mm

Formularz zapytania Sprężyna dociskowa D-313A-11

Podobne sprężyny naciskowe do Sprężyna dociskowa D-313A-11 Stal sprężynowa Ø 3,3 x 16,2 x 115 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-313A-11	EN 10270-1	3,3	19,5	115	746,566	70,34	44,66	17	16,716	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313A-11	1.4310	3,3	19,5	115	641,222	70,34	44,66	17	14,357	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-263VE	20	127	2,779	EN 10270-1	199,574	55,18	71,82	49,0 \| 85,9 \| 44,5 \| 16,6
D-263M-05	19	106	3,05	EN 10270-1	178,428	47,51	58,49	51,3 \| 85,4 \| 50,1 \| 18,2
D-278D	19,5	125	4,378	EN 10270-1	288,607	59,08	65,92	56,2 \| 89,3 \| 53,2 \| 26,2
D-282B	18,5	105	6,7	EN 10270-1	366,176	50,35	54,65	64,3 \| 87,3 \| 65,4 \| 40,1
D-288Z-54	21	124	7,648	EN 10270-1	412,647	70,05	53,95	69,0 \| 92,2 \| 69,0 \| 45,8
D-288S	20	101	7,939	EN 10270-1	358,884	55,8	45,2	70,3 \| 90,1 \| 73,4 \| 47,5
D-288X-12	19,4	127	9,037	EN 10270-1	542,201	67	60	73,4 \| 92,6 \| 73,5 \| 54,1
D-308A-05	22	113	9,743	EN 10270-1	446,114	67,21	45,79	77,2 \| 94,6 \| 78,6 \| 58,3
D-288X-11	19,4	115	10,184	EN 10270-1	540,781	61,9	53,1	78,3 \| 95,8 \| 78,3 \| 60,9
D-288X-10	19,4	102	11,062	EN 10270-1	529,912	54,1	47,9	80,1 \| 92,0 \| 82,1 \| 66,2
D-313A	19,2	120	11,591	EN 10270-1	367,438	88,3	31,7	75,5 \| 97,1 \| 60,1 \| 69,3
D-313	19,2	120	14,097	EN 10270-1	652,141	73,74	46,26	91,1 \| 97,1 \| 91,9 \| 84,3
D-308B	21,2	120	14,653	EN 10270-1	637,425	76,5	43,5	91,3 \| 94,9 \| 91,4 \| 87,7
D-313A-12	19,5	127	14,956	EN 10270-1	735,305	77,84	49,16	93,7 \| 96,9 \| 94,7 \| 89,5
D-313A-11	19,5	115	16,716	EN 10270-1	746,566	70,34	44,66	100,0 \| 100,0 \| 100,0 \| 100,0
D-313A-10	19,5	102	18,334	EN 10270-1	683,585	64,71	37,29	91,7 \| 96,2 \| 87,5 \| 91,2

Liczba podobnych metalowych sprężyn: 15

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-313A-11

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-313A-11

Obraz produktu - Sprezyny naciskowe D-313A-11

QR-Code: Sprężyna dociskowa D-313A-11
