Sprężyna dociskowa D-343A Stal sprężynowa Ø 5 x 63 x 395 mm

Ceny progresywne - Sprężyna dociskowa D-343A

Ilość	Cena jednostkowa [EUR]
1	14,1400 EUR
2	11,2600 EUR
3	6,8900 EUR
7	4,8200 EUR
17	3,2500 EUR
37	2,7900 EUR
75	2,7600 EUR
125	2,7229 EUR
175	2,7020 EUR
250	2,6755 EUR
350	2,6149 EUR

Sprężyna dociskowa Kupić

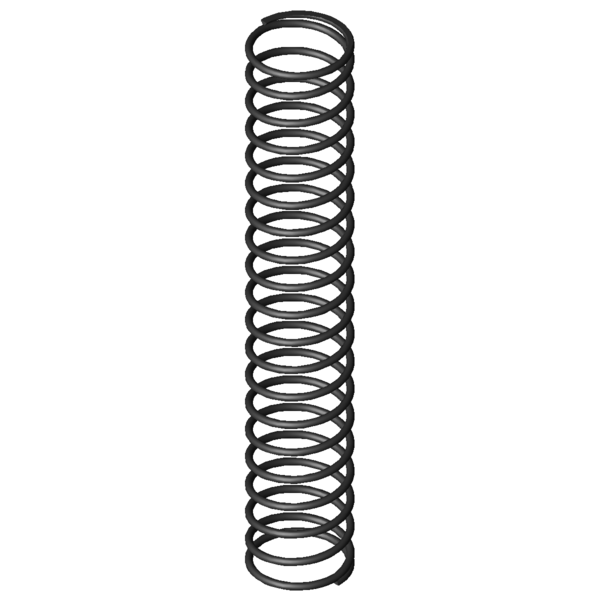

Obraz produktu Sprężyna dociskowa D-343A

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-343A

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	63	mm	Średnia średnica zwoju
De	68	mm	Zewnętrzna średnica zwoju
Dd	56,5	mm	Maksymalna średnica trzpienia
Dh	71	mm	Minimalna średnica tulei
L0	395	mm	Długość swobodna
Lk	253,74	mm	Długość wyboczenia
Fn	359,554	N	Maksymalna siła przy obciążeniu statycznym
Ln	133,78	mm	Minimalna długość przy obciążeniu statycznym
sn	261,22	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	338,024	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	149,42	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	230,8	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	21,081	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	18,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	1,376	N/mm	Sztywnosc sprezyny
Gew	629,7303	g	Waga artykułu
Fntol	24,98	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	24,65	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	1	mm	(+/-) Tolerancja średnicy zwoju
L0tol	14,23	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	AJ	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-343A Stal sprężynowa Ø 5 x 63 x 395 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-343A Stal sprężynowa Ø 5 x 63 x 395 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-343A Stal sprężynowa Ø 5 x 63 x 395 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-343A Stal sprężynowa Ø 5 x 63 x 395 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-343A

Formularz zapytania Sprężyna dociskowa D-343A Stal sprężynowa Ø 5 x 63 x 395 mm

Formularz zapytania Sprężyna dociskowa D-343A

Podobne sprężyny naciskowe do Sprężyna dociskowa D-343A Stal sprężynowa Ø 5 x 63 x 395 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-343A	EN 10270-1	5	68	395	359,554	133,78	261,22	18,5	1,376	100,0 \| 100,0 \| 100,0 \| 100,0
VD-343A	1.4310	5	68	395	308,819	133,78	261,22	18,5	1,182	92,9 \| 100,0 \| 92,9 \| 85,9
VD-343	1.4310	5	68	395	527,292	93,63	301,37	12,5	1,75	85,4 \| 100,0 \| 77,4 \| 78,7

Liczba podobnych metalowych sprężyn: 3

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-313U-01	70	492	0,672	EN 10270-1	270,495	89,45	402,55	68,2 \| 85,8 \| 70,1 \| 48,8
D-313U	70	379	0,955	EN 10270-1	299,531	65,32	313,68	81,2 \| 91,0 \| 83,3 \| 69,4
D-313D	60	319	1,004	EN 10270-1	262,625	57,41	261,59	79,9 \| 80,3 \| 86,5 \| 72,9
D-313T-01	70	312	1,067	EN 10270-1	269,705	59,28	252,72	82,9 \| 85,4 \| 85,9 \| 77,5
D-339H	75	380	1,255	EN 10270-1	386,821	71,76	308,24	90,8 \| 92,3 \| 88,8 \| 91,2
D-339J-12	68	325	1,305	EN 10270-1	309,762	87,68	237,32	91,4 \| 90,8 \| 88,5 \| 94,8
D-339Z-04	75	430	1,375	EN 10270-1	448,137	104,1	325,91	91,4 \| 94,2 \| 80,2 \| 99,9
D-343A	68	395	1,376	EN 10270-1	359,554	133,78	261,22	100,0 \| 100,0 \| 100,0 \| 100,0
D-343	68	395	2,037	EN 10270-1	613,918	93,63	301,37	80,1 \| 100,0 \| 72,6 \| 67,6
D-364R-34	69	296	2,125	EN 10270-1	320,724	145,08	150,92	75,3 \| 87,6 \| 73,5 \| 64,8
D-349A	55	410	2,264	EN 10270-1	587,196	150,63	259,38	77,8 \| 92,4 \| 80,3 \| 60,8
D-364R-63	77	365	2,733	EN 10270-1	674,623	118,11	246,89	70,8 \| 88,0 \| 73,9 \| 50,4
D-349	55	410	2,753	EN 10270-1	782,992	125,63	284,38	70,4 \| 92,4 \| 68,9 \| 50,0
D-364E-16	70	335	2,779	EN 10270-1	650,875	100,81	234,19	71,0 \| 91,0 \| 72,4 \| 49,5
D-374A	69,3	500	2,853	EN 10270-1	884,881	189,79	310,21	65,4 \| 85,5 \| 62,4 \| 48,3
D-342	68	275	2,996	EN 10270-1	623,505	66,87	208,13	68,2 \| 89,9 \| 68,7 \| 45,9
D-373A	69,3	340	3,469	EN 10270-1	630,407	158,29	181,71	63,6 \| 87,9 \| 63,3 \| 39,7
D-374	69,3	500	3,469	EN 10270-1	1185,488	158,29	341,71	59,5 \| 85,5 \| 53,4 \| 39,7
D-364J	60	341	3,715	EN 10270-1	831,004	117,33	223,67	63,3 \| 88,5 \| 64,4 \| 37,0
D-389J	75	405	5,019	EN 10270-1	1286,281	148,71	256,29	59,0 \| 86,5 \| 63,0 \| 27,4
D-373	69,3	340	5,135	EN 10270-1	1175,608	111,04	228,96	57,9 \| 87,9 \| 59,1 \| 26,8
D-379A	56,3	365	5,706	EN 10270-1	1044,68	181,92	183,08	53,7 \| 84,9 \| 52,3 \| 24,1
D-379	56,3	365	6,94	EN 10270-1	1479,452	151,82	213,18	52,5 \| 84,9 \| 53,0 \| 19,8

Liczba podobnych metalowych sprężyn: 22
