Sprężyna dociskowa D-552 Stal sprężynowa Ø 12 x 63 x 200 mm

Ceny progresywne - Sprężyna dociskowa D-552

Ilość	Cena jednostkowa [EUR]
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	25,4600 EUR
37	24,0000 EUR
75	23,1400 EUR
125	23,0080 EUR
175	22,7957 EUR
250	22,4802 EUR
350	22,0368 EUR

Sprężyna dociskowa Kupić

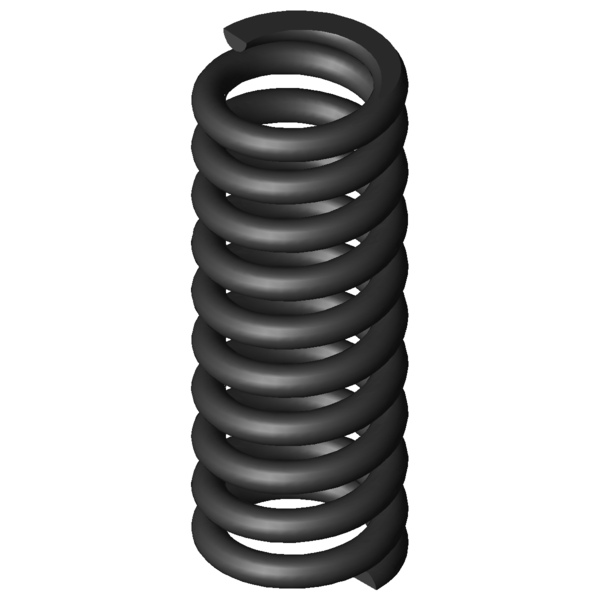

Obraz produktu Sprężyna dociskowa D-552

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa D-552

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1	-	N	Siła sprężyny z napięciem wstępnym
L1	-	mm	Długość sprężyny z napięciem wstępnym
s1	-	mm	Ugięcie sprężyny z napięciem wstępnym
F2	-	N	Siła sprężyny obciążonej siłą
L2	-	mm	Długość sprężyny obciążonej siłą
s2	-	mm	Ugięcie sprężyny przy obciążeniu siłą
d	12	mm	Srednica drutu
Di	-	mm	Wewnętrzna średnica zwoju
D	63	mm	Średnia średnica zwoju
De	75	mm	Zewnętrzna średnica zwoju
Dd	-	mm	Maksymalna średnica trzpienia
Dh	-	mm	Minimalna średnica tulei
L0	200	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	5922,076	N	Maksymalna siła przy obciążeniu statycznym
Ln	140,42	mm	Minimalna długość przy obciążeniu statycznym
sn	59,58	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	-	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	-	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	-	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	22,118	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	8,5	szt.	Ilość zwojów sprężynujących
nt	-	szt.	Całkowita ilość zwojów
R	99,392	N/mm	Sztywnosc sprezyny
Gew	1857,8581	g	Waga artykułu
Fntol	391	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	-	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,8	mm	(+/-) Tolerancja średnicy zwoju
L0tol	3,04	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	BE	-	Grupa cenowa tego artykulu
F1tol	-	N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol	-	N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa D-552 Stal sprężynowa Ø 12 x 63 x 200 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa D-552 Stal sprężynowa Ø 12 x 63 x 200 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa D-552 Stal sprężynowa Ø 12 x 63 x 200 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa D-552 Stal sprężynowa Ø 12 x 63 x 200 mm

Obliczanie ścieżki siły Sprężyna dociskowa D-552

Formularz zapytania Sprężyna dociskowa D-552 Stal sprężynowa Ø 12 x 63 x 200 mm

Formularz zapytania Sprężyna dociskowa D-552

Podobne sprężyny naciskowe do Sprężyna dociskowa D-552 Stal sprężynowa Ø 12 x 63 x 200 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-552	EN 10270-1	12	75	200	5922,076	140,42	59,58	8,5	99,392	100,0 \| 100,0 \| 100,0 \| 100,0

Liczba podobnych metalowych sprężyn: 1

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
D-364H	60	213	6,062	EN 10270-1	829,439	76,17	136,83	36,0 \| 73,2 \| 28,8 \| 6,1
D-364R-61	77	153	6,707	EN 10270-1	655,744	55,23	97,77	39,1 \| 74,6 \| 36,0 \| 6,7
D-372	69,3	235	7,551	EN 10270-1	1173,856	79,54	155,46	37,8 \| 76,7 \| 29,1 \| 7,6
D-369D	78,3	165	7,818	EN 10270-1	840,385	57,5	107,5	39,9 \| 76,9 \| 34,8 \| 7,9
D-389E-22	89	190	8,066	EN 10270-1	1014,132	64,27	125,73	39,9 \| 79,2 \| 32,3 \| 8,1
D-389H	75	254	8,189	EN 10270-1	1289,187	96,56	157,44	39,0 \| 79,0 \| 29,8 \| 8,2
D-399C	81	220	12,619	EN 10270-1	1523,253	99,29	120,71	44,5 \| 83,4 \| 37,5 \| 12,7
D-389G	75	153	14,144	EN 10270-1	1289,931	61,8	91,2	45,4 \| 78,3 \| 43,6 \| 14,2
D-402	71	205	19,633	EN 10270-1	2117,9	97,13	107,87	50,5 \| 86,3 \| 45,5 \| 19,8
D-414L	63	179	44,682	EN 10270-1	2785,164	116,67	62,33	66,4 \| 82,8 \| 71,3 \| 45,0
D-429A	84	200	45,71	EN 10270-1	3739,066	118,2	81,8	68,3 \| 90,9 \| 68,0 \| 46,0
D-432	73	200	47,932	EN 10270-1	3903,573	118,56	81,44	70,4 \| 93,6 \| 69,5 \| 48,2
D-494	75	210	66,939	EN 10270-1	5382,057	129,6	80,4	81,8 \| 95,6 \| 82,5 \| 67,3
D-542	80	220	79,04	EN 10270-1	6235,229	141,11	78,89	86,6 \| 94,9 \| 85,3 \| 79,5
D-552	75	200	99,392	EN 10270-1	5922,076	140,42	59,58	100,0 \| 100,0 \| 100,0 \| 100,0

Liczba podobnych metalowych sprężyn: 14

Numer taryfy celnej: 73202081; Sprężyna dociskowa D-552

Kraj pochodzenia: DE, German; Sprężyna dociskowa D-552
