Sprężyna dociskowa VD-167 Stal nierdzewna Ø 1 x 6,3 x 10 mm

Ceny progresywne - Sprężyna dociskowa VD-167

Ilość	Cena jednostkowa [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Sprężyna dociskowa Kupić

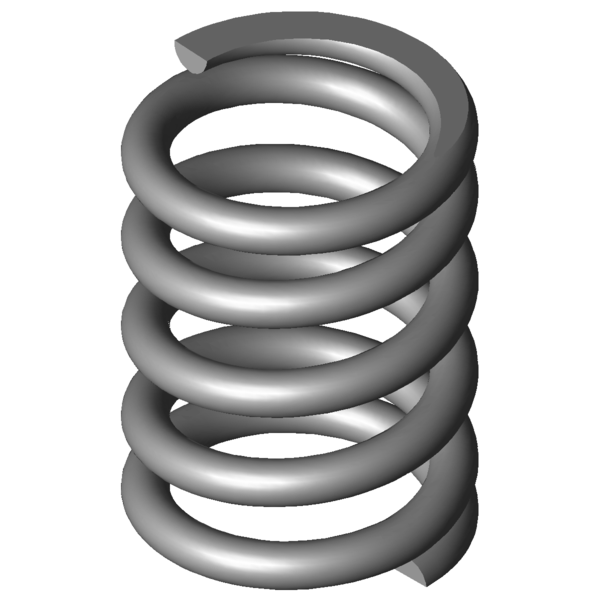

Obraz produktu Sprężyna dociskowa VD-167

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa VD-167

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	1	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	6,3	mm	Średnia średnica zwoju
De	7,3	mm	Zewnętrzna średnica zwoju
Dd	4,9	mm	Maksymalna średnica trzpienia
Dh	7,8	mm	Minimalna średnica tulei
L0	10	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	39,409	N	Maksymalna siła przy obciążeniu statycznym
Ln	6,06	mm	Minimalna długość przy obciążeniu statycznym
sn	3,94	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	36,593	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	6,34	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	1,93	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	2,571	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	3,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	9,998	N/mm	Sztywnosc sprezyny
Gew	0,6758	g	Waga artykułu
Fntol	4,4	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	4,36	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,2	mm	(+/-) Tolerancja średnicy zwoju
L0tol	0,38	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	G	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa VD-167 Stal nierdzewna Ø 1 x 6,3 x 10 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa VD-167 Stal nierdzewna Ø 1 x 6,3 x 10 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa VD-167 Stal nierdzewna Ø 1 x 6,3 x 10 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa VD-167 Stal nierdzewna Ø 1 x 6,3 x 10 mm

Obliczanie ścieżki siły Sprężyna dociskowa VD-167

Formularz zapytania Sprężyna dociskowa VD-167 Stal nierdzewna Ø 1 x 6,3 x 10 mm

Formularz zapytania Sprężyna dociskowa VD-167

Podobne sprężyny naciskowe do Sprężyna dociskowa VD-167 Stal nierdzewna Ø 1 x 6,3 x 10 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-167	1.4310	1	7,3	10	39,409	6,06	3,94	3,5	9,998	100,0 \| 100,0 \| 100,0 \| 100,0
D-167	EN 10270-1	1	7,3	10	45,883	6,06	3,94	3,5	11,641	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-063S	6,8	11	0,795	1.4310	6,49	2,84	8,16	39,4 \| 78,0 \| 32,4 \| 8,0
VD-063R	6,8	8	0,972	1.4310	5,336	2,51	5,49	42,3 \| 74,4 \| 42,7 \| 9,7
VD-091B	8,63	10,5	1,197	1.4310	8,735	3,2	7,3	43,7 \| 80,9 \| 38,1 \| 12,0
VD-070	5,5	9,4	1,25	1.4310	7,766	3,19	6,21	42,4 \| 73,1 \| 41,6 \| 12,5
VD-095A-11	7,9	10,5	1,304	1.4310	9,066	3,55	6,95	45,5 \| 83,5 \| 39,8 \| 13,0
VD-096	6,93	11,5	1,575	1.4310	11,787	4,02	7,48	46,2 \| 81,6 \| 41,3 \| 15,8
VD-095A-10	7,9	7,5	1,594	1.4310	7,015	3,1	4,4	48,8 \| 76,8 \| 53,7 \| 15,9
VD-100A-06	6,4	12	1,595	1.4310	11,481	4,8	7,2	45,3 \| 78,0 \| 41,9 \| 15,9
VD-122C	8,8	10,5	2,8	1.4310	17,92	4,1	6,4	55,9 \| 86,1 \| 53,5 \| 28,0
VD-127E-09	8	10	3,841	1.4310	22,853	4,05	5,95	63,6 \| 90,4 \| 62,1 \| 38,4
VD-128	7,1	10,5	4,095	1.4310	22,768	4,94	5,56	65,4 \| 90,8 \| 64,3 \| 40,9
VD-132A-10	6,4	10,5	5,831	1.4310	32,653	4,9	5,6	74,2 \| 87,6 \| 76,6 \| 58,3
VD-143P	7,3	10,8	6,257	1.4310	33,138	5,5	5,3	78,6 \| 94,2 \| 79,2 \| 62,5
VD-166H	8	10,8	7,289	1.4310	34,204	6,11	4,69	84,3 \| 94,6 \| 85,4 \| 72,9
VD-167	7,3	10	9,998	1.4310	39,409	6,06	3,94	100,0 \| 100,0 \| 100,0 \| 100,0
VD-144A	6,3	9,3	10,417	1.4310	40,259	5,44	3,86	94,5 \| 89,8 \| 97,9 \| 95,9
VD-171B	7	10,3	11,574	1.4310	49,317	6,04	4,26	90,1 \| 97,7 \| 86,2 \| 86,4
VD-180A	7,5	11	13,963	1.4310	61,01	6,63	4,37	80,7 \| 93,1 \| 77,4 \| 71,6
VD-173D	6,3	8,5	16,792	1.4310	42,023	6	2,5	76,2 \| 90,4 \| 78,6 \| 59,5
VD-200A-20	8,05	10	19,411	1.4310	48,398	7,51	2,49	71,3 \| 90,2 \| 72,3 \| 51,5
VD-174	6	8,5	20	1.4310	50,375	5,98	2,52	70,1 \| 89,1 \| 71,1 \| 50,0
VD-180D-01	6,5	9,5	23,245	1.4310	68,011	6,57	2,93	67,0 \| 91,7 \| 66,2 \| 43,1
VD-201	7,55	12	24,409	1.4310	110,35	7,48	4,52	63,0 \| 86,7 \| 61,4 \| 41,0
VD-205B	6,8	9	35,703	1.4310	55,629	7,44	1,56	57,0 \| 87,7 \| 55,2 \| 28,0
VD-180V	6	9	46,875	1.4310	88,088	7,12	1,88	50,9 \| 85,2 \| 46,2 \| 21,3
VD-207F	7	10,6	54,688	1.4310	125,366	8,31	2,29	50,1 \| 87,2 \| 44,8 \| 18,3
VD-232B	8	12	62,5	1.4310	156,6	9,49	2,51	46,5 \| 79,0 \| 44,4 \| 16,0

Liczba podobnych metalowych sprężyn: 26

Numer taryfy celnej: 73202081; Sprężyna dociskowa VD-167

Kraj pochodzenia: DE, German; Sprężyna dociskowa VD-167
