Sprężyna dociskowa VD-235 Stal nierdzewna Ø 2 x 25 x 58 mm

Ceny progresywne - Sprężyna dociskowa VD-235

Ilość	Cena jednostkowa [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Sprężyna dociskowa Kupić

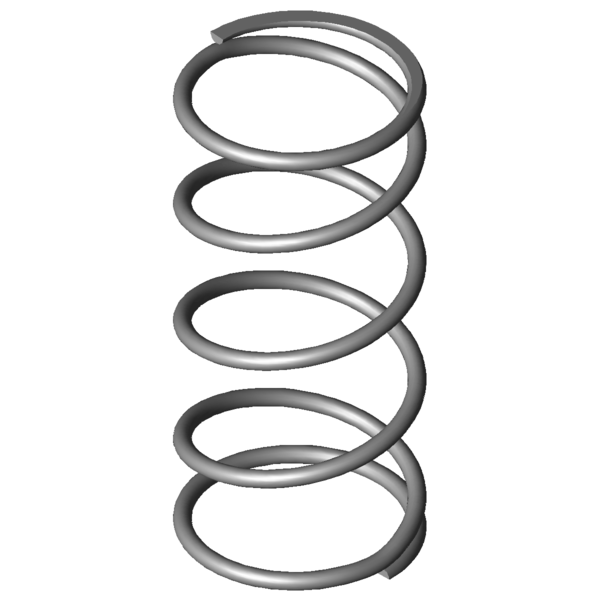

Obraz produktu Sprężyna dociskowa VD-235

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa VD-235

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	2	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	25	mm	Średnia średnica zwoju
De	27	mm	Zewnętrzna średnica zwoju
Dd	22,3	mm	Maksymalna średnica trzpienia
Dh	28,6	mm	Minimalna średnica tulei
L0	58	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	107,776	N	Maksymalna siła przy obciążeniu statycznym
Ln	15,9	mm	Minimalna długość przy obciążeniu statycznym
sn	42,1	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	96,64	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	20,25	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	9,68	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	16	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	3,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	2,56	N/mm	Sztywnosc sprezyny
Gew	10,7271	g	Waga artykułu
Fntol	7,3	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	7,15	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,45	mm	(+/-) Tolerancja średnicy zwoju
L0tol	2,24	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	K	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa VD-235 Stal nierdzewna Ø 2 x 25 x 58 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa VD-235 Stal nierdzewna Ø 2 x 25 x 58 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa VD-235 Stal nierdzewna Ø 2 x 25 x 58 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa VD-235 Stal nierdzewna Ø 2 x 25 x 58 mm

Obliczanie ścieżki siły Sprężyna dociskowa VD-235

Formularz zapytania Sprężyna dociskowa VD-235 Stal nierdzewna Ø 2 x 25 x 58 mm

Formularz zapytania Sprężyna dociskowa VD-235

Podobne sprężyny naciskowe do Sprężyna dociskowa VD-235 Stal nierdzewna Ø 2 x 25 x 58 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-235	1.4310	2	27	58	107,776	15,9	42,1	3,5	2,56	100,0 \| 100,0 \| 100,0 \| 100,0
D-235	EN 10270-1	2	27	58	125,184	16	42	3,5	2,981	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-207JM	26,5	68,9	0,515	1.4310	27,519	15,51	53,39	52,7 \| 85,8 \| 52,2 \| 20,1
VD-207S	23,6	60	0,634	1.4310	24,044	22,05	37,95	56,3 \| 88,0 \| 56,2 \| 24,7
VD-206A	24	60,9	0,832	1.4310	42,261	10,11	50,79	59,4 \| 84,7 \| 61,1 \| 32,5
VD-207K-01	28	55	0,89	1.4310	38,604	11,65	43,35	63,9 \| 90,4 \| 66,5 \| 34,8
VD-207L	28	68,5	0,89	1.4310	50,625	11,65	56,85	60,8 \| 87,0 \| 60,5 \| 34,8
VD-239A-02	25	62,5	2,092	1.4310	92,508	18,28	44,22	89,1 \| 95,1 \| 90,5 \| 81,7
VD-239A-03	25	63	2,557	1.4310	116,983	17,25	45,75	95,6 \| 94,9 \| 92,1 \| 99,9
VD-235	27	58	2,56	1.4310	107,776	15,9	42,1	100,0 \| 100,0 \| 100,0 \| 100,0
VD-239A-14	23,5	58	2,561	1.4310	102,321	18,05	39,95	96,8 \| 95,7 \| 94,9 \| 100,0
VD-240A	22	55,4	3,182	1.4310	119,795	17,75	37,65	87,5 \| 92,3 \| 89,7 \| 80,5
VD-263K	24	59,1	3,597	1.4310	142,478	19,49	39,61	82,9 \| 92,6 \| 84,9 \| 71,2
VD-275A	22,5	60	5,026	1.4310	148,707	30,42	29,59	69,7 \| 86,7 \| 71,4 \| 50,9
VD-269	27,5	49	6,25	1.4310	204,375	16,3	32,7	64,6 \| 87,6 \| 65,2 \| 41,0
VD-273A-04	24	52	6,253	1.4310	189,779	21,65	30,35	63,9 \| 86,2 \| 64,4 \| 40,9
VD-288Z-32	28	63	8,247	1.4310	306,232	25,87	37,13	59,3 \| 85,1 \| 61,7 \| 31,0
VD-288Z-42	27	55,1	9,322	1.4310	273,742	25,73	29,37	56,4 \| 87,2 \| 54,6 \| 27,5
VD-300	28,2	63,5	10,676	1.4310	385,725	27,37	36,13	54,7 \| 83,2 \| 56,9 \| 24,0
VD-299A	28,2	50,8	10,676	1.4310	250,134	27,37	23,43	51,8 \| 81,9 \| 49,4 \| 24,0
VD-305A	23,2	61	13,493	1.4310	311,496	37,91	23,09	48,3 \| 81,2 \| 44,7 \| 19,0
VD-313J-07	28,6	56	17,102	1.4310	437,589	30,41	25,59	46,6 \| 82,2 \| 42,7 \| 15,0
VD-313L-01	25	63,5	17,642	1.4310	370,809	42,48	21,02	44,6 \| 79,8 \| 39,5 \| 14,5
VD-308A-01	22	56	18,411	1.4310	404,254	34,04	21,96	44,5 \| 80,2 \| 39,4 \| 13,9
VD-313L-02	25	57	21,423	1.4310	444,403	36,26	20,74	43,6 \| 82,1 \| 36,8 \| 11,9

Liczba podobnych metalowych sprężyn: 22

Numer taryfy celnej: 73202081; Sprężyna dociskowa VD-235

Kraj pochodzenia: DE, German; Sprężyna dociskowa VD-235
