Sprężyna dociskowa VD-259 Stal nierdzewna Ø 2 x 10 x 26,5 mm

Ceny progresywne - Sprężyna dociskowa VD-259

Ilość	Cena jednostkowa [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Sprężyna dociskowa Kupić

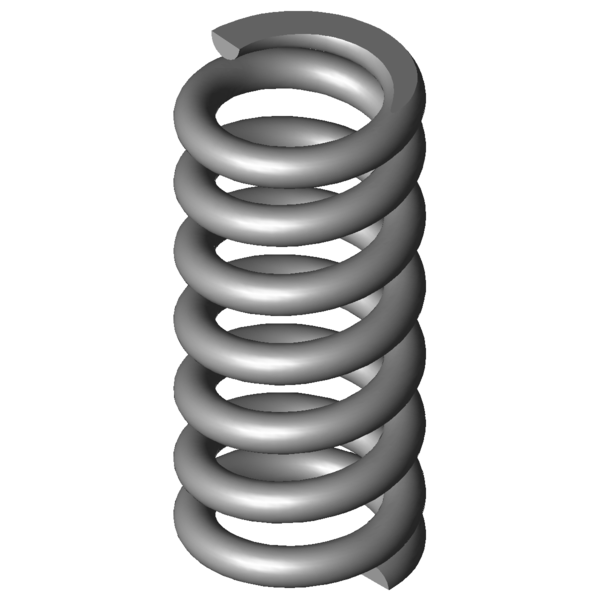

Obraz produktu Sprężyna dociskowa VD-259

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa VD-259

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	2	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	10	mm	Średnia średnica zwoju
De	12	mm	Zewnętrzna średnica zwoju
Dd	7,5	mm	Maksymalna średnica trzpienia
Dh	12,6	mm	Minimalna średnica tulei
L0	26,5	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	254,227	N	Maksymalna siła przy obciążeniu statycznym
Ln	16,51	mm	Minimalna długość przy obciążeniu statycznym
sn	9,99	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	206,182	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	18,4	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	2,12	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	4,455	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	5,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	25,455	N/mm	Sztywnosc sprezyny
Gew	5,8512	g	Waga artykułu
Fntol	21,34	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	20,53	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,25	mm	(+/-) Tolerancja średnicy zwoju
L0tol	0,69	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	J	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa VD-259 Stal nierdzewna Ø 2 x 10 x 26,5 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa VD-259 Stal nierdzewna Ø 2 x 10 x 26,5 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa VD-259 Stal nierdzewna Ø 2 x 10 x 26,5 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa VD-259 Stal nierdzewna Ø 2 x 10 x 26,5 mm

Obliczanie ścieżki siły Sprężyna dociskowa VD-259

Formularz zapytania Sprężyna dociskowa VD-259 Stal nierdzewna Ø 2 x 10 x 26,5 mm

Formularz zapytania Sprężyna dociskowa VD-259

Podobne sprężyny naciskowe do Sprężyna dociskowa VD-259 Stal nierdzewna Ø 2 x 10 x 26,5 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-259	1.4310	2	12	26,5	254,227	16,51	9,99	5,5	25,455	100,0 \| 100,0 \| 100,0 \| 100,0
D-259	EN 10270-1	2	12	26,5	295,993	16,51	9,99	5,5	29,636	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-179K	12	23	2,826	1.4310	44,657	7,2	15,8	44,0 \| 80,6 \| 40,4 \| 11,1
VD-186	13,75	27	3,125	1.4310	57,188	8,7	18,3	44,5 \| 82,6 \| 38,5 \| 12,3
VD-192	11,25	29,5	3,884	1.4310	71,272	11,15	18,35	46,2 \| 82,0 \| 41,2 \| 15,3
VD-207AA	11	28	5,066	1.4310	65,396	15,09	12,91	52,3 \| 85,4 \| 51,6 \| 19,9
VD-218A	14,1	26	5,338	1.4310	65,736	13,69	12,31	54,1 \| 87,7 \| 53,5 \| 21,0
VD-207KB	12,5	26,2	6,051	1.4310	81,444	12,74	13,46	55,6 \| 90,0 \| 53,1 \| 23,8
VD-207K-03	11,5	25	6,815	1.4310	72,408	14,38	10,63	58,8 \| 88,4 \| 61,2 \| 26,8
VD-222A-14	12,7	26	7,624	1.4310	94,913	13,55	12,45	59,9 \| 90,9 \| 58,8 \| 30,0
VD-233	13	28	8,717	1.4310	76,416	19,23	8,77	61,8 \| 92,3 \| 58,9 \| 34,2
VD-227A-02	11,5	25	9,85	1.4310	105,282	14,31	10,69	65,4 \| 90,1 \| 67,4 \| 38,7
VD-224	11,6	27	10,426	1.4310	141,842	13,4	13,6	65,7 \| 91,6 \| 64,6 \| 41,0
VD-233B	12	24,6	15,737	1.4310	151,601	14,97	9,63	78,1 \| 94,3 \| 78,0 \| 61,9
VD-234BA	11	24	18,148	1.4310	128,332	16,93	7,07	74,2 \| 90,7 \| 60,6 \| 71,3
VD-257E-02	12,3	25	23,295	1.4310	197,127	16,54	8,46	90,0 \| 97,3 \| 81,1 \| 91,6
VD-259	12	26,5	25,455	1.4310	254,227	16,51	9,99	100,0 \| 100,0 \| 100,0 \| 100,0
VD-263Q-02	12,3	25	33,158	1.4310	187,761	19,34	5,66	78,7 \| 94,3 \| 65,3 \| 76,7
VD-263V-02	12,3	25	49,255	1.4310	282,3	19,27	5,73	72,6 \| 92,3 \| 73,7 \| 51,7
VD-288C	13	26,7	53,683	1.4310	333,435	20,49	6,21	69,0 \| 90,5 \| 69,2 \| 47,4

Liczba podobnych metalowych sprężyn: 17

Numer taryfy celnej: 73202081; Sprężyna dociskowa VD-259

Kraj pochodzenia: DE, German; Sprężyna dociskowa VD-259
