Sprężyna dociskowa VD-276 Stal nierdzewna Ø 2,5 x 20 x 81,5 mm

Ceny progresywne - Sprężyna dociskowa VD-276

Ilość	Cena jednostkowa [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Sprężyna dociskowa Kupić

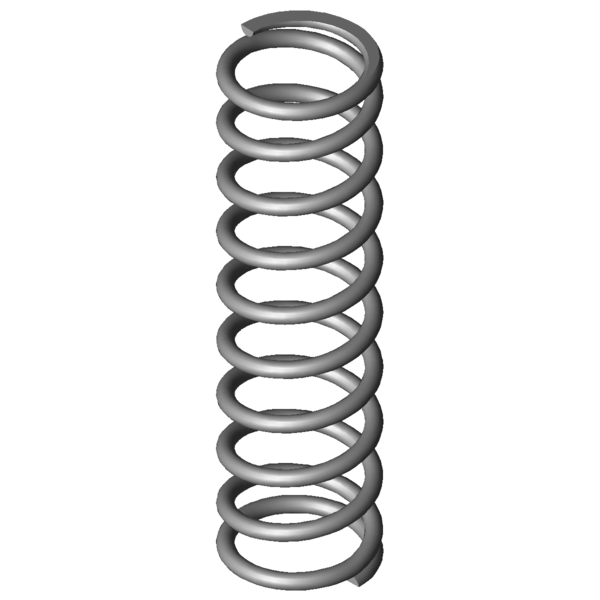

Obraz produktu Sprężyna dociskowa VD-276

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa VD-276

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	2,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	20	mm	Średnia średnica zwoju
De	22,5	mm	Zewnętrzna średnica zwoju
Dd	16,8	mm	Maksymalna średnica trzpienia
Dh	23,3	mm	Minimalna średnica tulei
L0	81,5	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	255,594	N	Maksymalna siła przy obciążeniu statycznym
Ln	30,65	mm	Minimalna długość przy obciążeniu statycznym
sn	50,85	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	216,136	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	38,5	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	11,05	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	9,294	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	8,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	5,026	N/mm	Sztywnosc sprezyny
Gew	25,5988	g	Waga artykułu
Fntol	14,11	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	13,93	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,35	mm	(+/-) Tolerancja średnicy zwoju
L0tol	1,65	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	L	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa VD-276 Stal nierdzewna Ø 2,5 x 20 x 81,5 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa VD-276 Stal nierdzewna Ø 2,5 x 20 x 81,5 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa VD-276 Stal nierdzewna Ø 2,5 x 20 x 81,5 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa VD-276 Stal nierdzewna Ø 2,5 x 20 x 81,5 mm

Obliczanie ścieżki siły Sprężyna dociskowa VD-276

Formularz zapytania Sprężyna dociskowa VD-276 Stal nierdzewna Ø 2,5 x 20 x 81,5 mm

Formularz zapytania Sprężyna dociskowa VD-276

Podobne sprężyny naciskowe do Sprężyna dociskowa VD-276 Stal nierdzewna Ø 2,5 x 20 x 81,5 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-276	1.4310	2,5	22,5	81,5	255,594	30,65	50,85	8,5	5,026	100,0 \| 100,0 \| 100,0 \| 100,0
D-276	EN 10270-1	2,5	22,5	81,5	292,61	31,5	50	8,5	5,852	92,9 \| 100,0 \| 92,8 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-206D-16	20,4	85	0,577	1.4310	37,937	19,2	65,8	46,1 \| 80,8 \| 46,1 \| 11,5
VD-207JS	22	76,2	0,605	1.4310	33,635	20,6	55,6	49,4 \| 83,8 \| 52,3 \| 12,0
VD-207J-72	20	80	0,823	1.4310	49,426	19,95	60,05	50,2 \| 82,3 \| 52,0 \| 16,4
VD-209	21,6	73,5	1,303	1.4310	71,094	18,95	54,55	56,6 \| 83,4 \| 60,5 \| 25,9
VD-232M	20	86,3	1,604	1.4310	98,263	25,03	61,27	59,2 \| 85,1 \| 60,7 \| 31,9
VD-239A-20	23	94	1,778	1.4310	121,806	25,51	68,49	61,5 \| 88,2 \| 61,0 \| 35,4
VD-246	21	85	1,944	1.4310	107,027	29,94	55,06	65,2 \| 89,7 \| 67,1 \| 38,7
VD-241A	22	79	2,059	1.4310	110,662	25,25	53,75	67,2 \| 91,6 \| 69,0 \| 41,0
VD-242	22	94	2,059	1.4310	134,853	28,5	65,5	64,8 \| 88,2 \| 65,2 \| 41,0
VD-247D-08	20	77,5	2,182	1.4310	101,755	30,87	46,63	65,7 \| 88,0 \| 65,8 \| 43,4
VD-276A	22,5	93	3,165	1.4310	150,755	45,37	47,64	78,4 \| 95,9 \| 76,3 \| 63,0
VD-263M-03	19	80	3,458	1.4310	148,515	37,06	42,94	76,8 \| 90,2 \| 71,3 \| 68,8
VD-263VD	20	87,6	3,533	1.4310	172,463	38,78	48,82	81,1 \| 91,3 \| 81,7 \| 70,3
VD-273A-10	24	85	4,586	1.4310	237,531	33,2	51,8	94,4 \| 96,5 \| 95,5 \| 91,2
VD-276	22,5	81,5	5,026	1.4310	255,594	30,65	50,85	100,0 \| 100,0 \| 100,0 \| 100,0
VD-306A	23,2	92	8,495	1.4310	302,001	56,45	35,55	74,8 \| 87,9 \| 77,3 \| 59,2
VD-288Z-53	21	86,3	9,722	1.4310	359,965	49,28	37,03	71,3 \| 90,4 \| 71,9 \| 51,7
VD-288Z-40	19,5	85	10,881	1.4310	317,469	55,82	29,18	67,9 \| 88,6 \| 68,9 \| 46,2
VD-308A-03	22	82	12,007	1.4310	398,811	48,79	33,21	66,1 \| 91,8 \| 64,7 \| 41,9
VD-306	23,2	74	13,493	1.4310	486,901	37,91	36,09	62,5 \| 88,6 \| 61,7 \| 37,3
VD-313M-02	25	86	13,633	1.4310	451,804	52,86	33,14	60,8 \| 84,7 \| 60,9 \| 36,9
VD-308A-02	22	70	14,535	1.4310	415,495	41,41	28,59	60,2 \| 87,3 \| 58,9 \| 34,6
VD-313M	25	78	15,785	1.4310	495,142	46,63	31,37	57,9 \| 85,0 \| 56,7 \| 31,8
VD-312	19,2	83,5	17,92	1.4310	566,272	51,9	31,6	56,2 \| 87,0 \| 53,6 \| 28,0
VD-337	24	72	32,941	1.4310	834,235	46,68	25,33	45,7 \| 81,5 \| 40,2 \| 15,3
VD-339A-05	21	85	36,475	1.4310	751,378	64,4	20,6	45,0 \| 83,9 \| 37,3 \| 13,8
VD-339D-10	20	77	52,083	1.4310	1135	55,21	21,79	41,4 \| 82,0 \| 32,7 \| 9,6
VD-339U	22	70,9	70,473	1.4310	979,936	56,99	13,91	38,0 \| 80,1 \| 26,7 \| 7,1
VD-339R-01	22,5	70	82,031	1.4310	1451,953	52,3	17,7	37,6 \| 80,5 \| 26,2 \| 6,1

Liczba podobnych metalowych sprężyn: 28

Numer taryfy celnej: 73202081; Sprężyna dociskowa VD-276

Kraj pochodzenia: DE, German; Sprężyna dociskowa VD-276
