Sprężyna dociskowa VD-308 Stal nierdzewna Ø 3,2 x 20 x 155 mm

Ceny progresywne - Sprężyna dociskowa VD-308

Ilość	Cena jednostkowa [EUR]
1	6,0600 EUR
2	4,2700 EUR
3	4,0700 EUR
7	3,2700 EUR
17	1,9600 EUR
37	1,5300 EUR
75	1,4100 EUR
125	1,1143 EUR
175	1,0455 EUR
250	0,9455 EUR
350	0,8716 EUR
450	0,8148 EUR

Sprężyna dociskowa Kupić

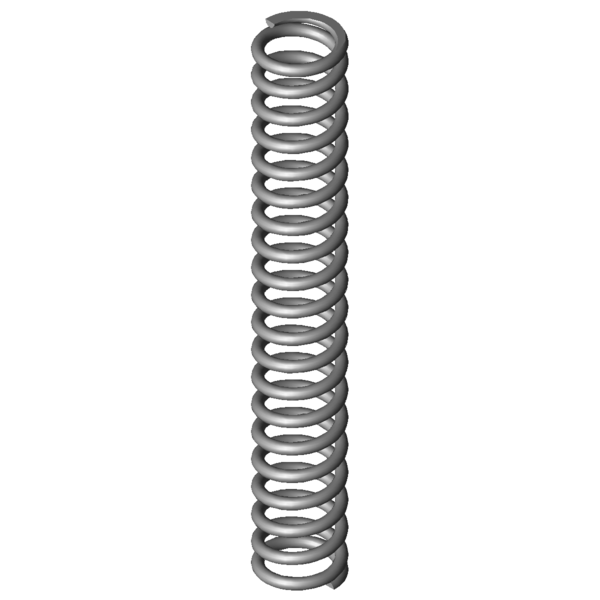

Obraz produktu Sprężyna dociskowa VD-308

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa VD-308

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	3,2	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	20	mm	Średnia średnica zwoju
De	23,2	mm	Zewnętrzna średnica zwoju
Dd	16,1	mm	Maksymalna średnica trzpienia
Dh	24,2	mm	Minimalna średnica tulei
L0	155	mm	Długość swobodna
Lk	122,4	mm	Długość wyboczenia
Fn	496,018	N	Maksymalna siła przy obciążeniu statycznym
Ln	74,99	mm	Minimalna długość przy obciążeniu statycznym
sn	80,01	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	406,058	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	89,5	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	15,22	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	8,205	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	18,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	6,199	N/mm	Sztywnosc sprezyny
Gew	81,8849	g	Waga artykułu
Fntol	28,8	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	28,29	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,35	mm	(+/-) Tolerancja średnicy zwoju
L0tol	2,79	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	Q	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa VD-308 Stal nierdzewna Ø 3,2 x 20 x 155 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa VD-308 Stal nierdzewna Ø 3,2 x 20 x 155 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa VD-308 Stal nierdzewna Ø 3,2 x 20 x 155 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa VD-308 Stal nierdzewna Ø 3,2 x 20 x 155 mm

Obliczanie ścieżki siły Sprężyna dociskowa VD-308

Formularz zapytania Sprężyna dociskowa VD-308 Stal nierdzewna Ø 3,2 x 20 x 155 mm

Formularz zapytania Sprężyna dociskowa VD-308

Podobne sprężyny naciskowe do Sprężyna dociskowa VD-308 Stal nierdzewna Ø 3,2 x 20 x 155 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-308	1.4310	3,2	23,2	155	496,018	74,99	80,01	18,5	6,199	100,0 \| 100,0 \| 100,0 \| 100,0
D-308	EN 10270-1	3,2	23,2	155	577,506	74,99	80,01	18,5	7,218	92,9 \| 100,0 \| 92,9 \| 85,9
D-308A	EN 10270-1	3,2	23,2	155	386,828	89,82	65,18	22,5	5,935	91,8 \| 100,0 \| 79,7 \| 95,7

Liczba podobnych metalowych sprężyn: 3

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-232N	20	139	0,983	1.4310	98,724	38,57	100,43	47,7 \| 77,4 \| 49,8 \| 15,9
VD-243B	22	149	1,129	1.4310	119,96	42,75	106,25	50,8 \| 84,5 \| 49,7 \| 18,2
VD-272A	27,5	165	1,182	1.4310	120,83	62,81	102,19	52,0 \| 85,5 \| 51,3 \| 19,1
VD-263M	24	159	1,276	1.4310	143,047	46,93	112,07	52,8 \| 87,6 \| 50,1 \| 20,6
VD-243	22	135	1,4	1.4310	134,68	38,8	96,2	53,1 \| 81,5 \| 55,2 \| 22,6
VD-272	27,5	165	1,75	1.4310	203,875	48,5	116,5	56,2 \| 85,5 \| 54,9 \| 28,2
VD-252	18	145	1,848	1.4310	168,127	54	91	56,2 \| 77,9 \| 60,9 \| 29,8
VD-278A	22,5	175	1,899	1.4310	195,062	72,28	102,73	59,0 \| 87,9 \| 58,6 \| 30,6
VD-278	22,5	175	2,309	1.4310	255,193	64,5	110,5	62,4 \| 87,9 \| 61,9 \| 37,3
VD-277A	22,5	120	2,309	1.4310	137,839	60,32	59,69	57,5 \| 84,2 \| 51,2 \| 37,2
VD-288Z-45	27	170	2,771	1.4310	270,542	72,38	97,62	67,7 \| 90,3 \| 68,3 \| 44,7
VD-277	22,5	120	3,418	1.4310	255,322	45,3	74,7	70,6 \| 84,2 \| 72,4 \| 55,1
VD-308A	23,2	155	5,097	1.4310	332,245	89,82	65,18	85,5 \| 100,0 \| 74,2 \| 82,2
VD-288Z-57	20	150	5,77	1.4310	334,034	92,11	57,89	85,1 \| 92,2 \| 69,8 \| 93,1
VD-308	23,2	155	6,199	1.4310	496,018	74,99	80,01	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288X-13	19,4	153	6,639	1.4310	468,079	82,5	70,5	91,9 \| 91,0 \| 91,2 \| 93,4
VD-313N	25	123	9,675	1.4310	497,891	71,54	51,46	77,7 \| 87,0 \| 82,0 \| 64,1
VD-313A-13	19,5	152	10,728	1.4310	644,819	91,9	60,1	75,6 \| 93,0 \| 76,0 \| 57,8
VD-339A	24	150	12,444	1.4310	493,111	110,38	39,63	71,8 \| 91,1 \| 74,5 \| 49,8
VD-339	24	150	15,135	1.4310	875,189	92,18	57,83	65,5 \| 91,1 \| 64,5 \| 41,0
VD-339A-06	21	125	24,645	1.4310	828,073	91,4	33,6	53,3 \| 83,7 \| 50,9 \| 25,2

Liczba podobnych metalowych sprężyn: 20

Numer taryfy celnej: 73202081; Sprężyna dociskowa VD-308

Kraj pochodzenia: DE, German; Sprężyna dociskowa VD-308

Obraz produktu - Sprezyny naciskowe VD-308

QR-Code: Sprężyna dociskowa VD-308

QR-Code - Sprezyny naciskowe - VD-308 | https://www.federnshop.com/pl/produkty/sprezyny_naciskowe/vd-308.html
