Sprężyna dociskowa VD-335 Stal nierdzewna Ø 4 x 20 x 33,5 mm

Ceny progresywne - Sprężyna dociskowa VD-335

Ilość	Cena jednostkowa [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,2200 EUR
175	2,2200 EUR
250	2,2200 EUR
350	2,2200 EUR

Sprężyna dociskowa Kupić

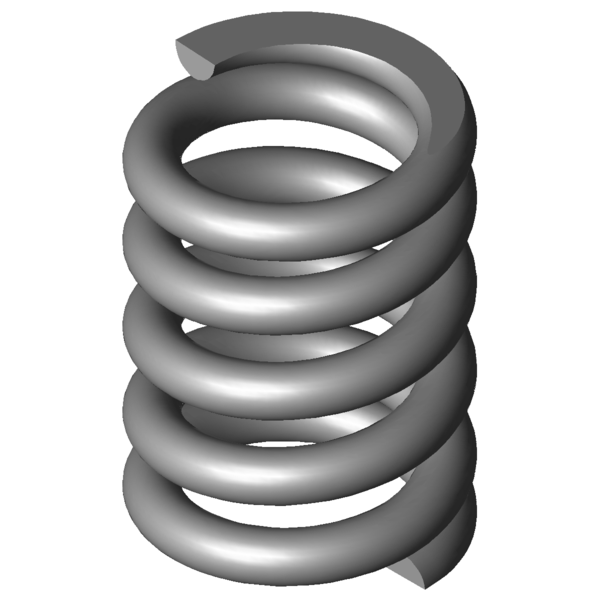

Obraz produktu Sprężyna dociskowa VD-335

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa VD-335

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	4	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	20	mm	Średnia średnica zwoju
De	24	mm	Zewnętrzna średnica zwoju
Dd	15,2	mm	Maksymalna średnica trzpienia
Dh	25,1	mm	Minimalna średnica tulei
L0	33,5	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	766	N	Maksymalna siła przy obciążeniu statycznym
Ln	23,93	mm	Minimalna długość przy obciążeniu statycznym
sn	9,58	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	688	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	24,9	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	1,91	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	8,429	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	3,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	80	N/mm	Sztywnosc sprezyny
Gew	34,3268	g	Waga artykułu
Fntol	78,19	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	76,84	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,35	mm	(+/-) Tolerancja średnicy zwoju
L0tol	0,7	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	#AG	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa VD-335 Stal nierdzewna Ø 4 x 20 x 33,5 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa VD-335 Stal nierdzewna Ø 4 x 20 x 33,5 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa VD-335 Stal nierdzewna Ø 4 x 20 x 33,5 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa VD-335 Stal nierdzewna Ø 4 x 20 x 33,5 mm

Obliczanie ścieżki siły Sprężyna dociskowa VD-335

Formularz zapytania Sprężyna dociskowa VD-335 Stal nierdzewna Ø 4 x 20 x 33,5 mm

Formularz zapytania Sprężyna dociskowa VD-335

Podobne sprężyny naciskowe do Sprężyna dociskowa VD-335 Stal nierdzewna Ø 4 x 20 x 33,5 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-335	1.4310	4	24	33,5	766	23,93	9,58	3,5	80	100,0 \| 100,0 \| 100,0 \| 100,0
D-335	EN 10270-1	4	24	33,5	891,843	23,93	9,58	3,5	93,143	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-273A-02	24	37,5	9,826	1.4310	215,193	15,6	21,9	44,1 \| 83,9 \| 35,9 \| 12,3
VD-288F	22,7	34	10,568	1.4310	116,705	22,96	11,04	50,4 \| 86,9 \| 51,0 \| 13,2
VD-274	22,5	36	12,207	1.4310	250,671	15,47	20,54	46,0 \| 83,1 \| 39,7 \| 15,3
VD-273B	22,5	27	12,207	1.4310	140,808	15,47	11,54	48,3 \| 78,9 \| 50,7 \| 15,3
VD-278C	19,5	35	12,649	1.4310	176,092	21,08	13,92	47,2 \| 79,8 \| 45,9 \| 15,8
VD-288Z-41	27	37,2	14,648	1.4310	273,076	18,56	18,64	48,8 \| 84,6 \| 43,5 \| 18,3
VD-303A-10	27,2	32	26,548	1.4310	418,133	16,25	15,75	59,6 \| 87,9 \| 57,7 \| 33,2
VD-288Z-30	21,5	30	31,982	1.4310	379,024	18,15	11,85	63,3 \| 84,7 \| 65,2 \| 40,0
VD-304	23,2	33,5	32,768	1.4310	462,807	19,38	14,12	65,8 \| 92,2 \| 64,1 \| 41,0
VD-303B	23,2	28	32,768	1.4310	282,583	19,38	8,62	63,7 \| 86,7 \| 63,4 \| 41,0
VD-288X-03	19,4	32	36,738	1.4310	468,411	19,25	12,75	65,7 \| 83,0 \| 68,1 \| 45,9
VD-313K	25	33,3	42,846	1.4310	495,818	21,73	11,57	74,2 \| 95,1 \| 73,8 \| 53,6
VD-334A-02	27	37	52,601	1.4310	678,557	24,1	12,9	80,1 \| 93,1 \| 81,4 \| 65,8
VD-313A-03	19,5	32	57,429	1.4310	543,593	22,53	9,47	81,0 \| 86,4 \| 84,9 \| 71,8
VD-335	24	33,5	80	1.4310	766	23,93	9,58	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339R-05	27	37	90	1.4310	904,5	26,95	10,05	89,4 \| 89,4 \| 90,0 \| 88,8
VD-339E-01	19	35	147,49	1.4310	1005,926	28,18	6,82	73,2 \| 91,6 \| 73,7 \| 54,2
VD-339R-12	22,5	33,5	175,781	1.4310	1195,313	26,7	6,8	69,1 \| 94,2 \| 67,5 \| 45,5
VD-339S	22	31,8	191,283	1.4310	978,93	26,68	5,12	66,5 \| 91,8 \| 65,8 \| 41,8

Liczba podobnych metalowych sprężyn: 18
