Sprężyna dociskowa VD-349 Stal nierdzewna Ø 5 x 50 x 410 mm

Ceny progresywne - Sprężyna dociskowa VD-349

Ilość	Cena jednostkowa [EUR]
1	14,9000 EUR
2	11,8700 EUR
3	7,7300 EUR
7	5,7700 EUR
17	4,1600 EUR
37	3,5700 EUR
75	3,5200 EUR
125	3,5200 EUR
175	3,5200 EUR
250	3,5200 EUR
350	3,5200 EUR

Sprężyna dociskowa Kupić

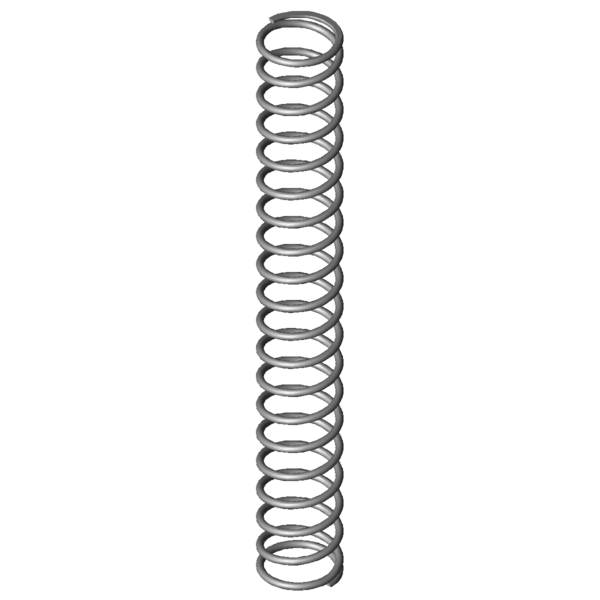

Obraz produktu Sprężyna dociskowa VD-349

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa VD-349

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	50	mm	Średnia średnica zwoju
De	55	mm	Zewnętrzna średnica zwoju
Dd	43,7	mm	Maksymalna średnica trzpienia
Dh	56,8	mm	Minimalna średnica tulei
L0	410	mm	Długość swobodna
Lk	334,38	mm	Długość wyboczenia
Fn	672,508	N	Maksymalna siła przy obciążeniu statycznym
Ln	125,63	mm	Minimalna długość przy obciążeniu statycznym
sn	284,38	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	621,959	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	147	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	47,94	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	21,892	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	18,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	2,365	N/mm	Sztywnosc sprezyny
Gew	499,786	g	Waga artykułu
Fntol	33,78	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	33,3	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,8	mm	(+/-) Tolerancja średnicy zwoju
L0tol	8	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	#AM	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa VD-349 Stal nierdzewna Ø 5 x 50 x 410 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa VD-349 Stal nierdzewna Ø 5 x 50 x 410 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa VD-349 Stal nierdzewna Ø 5 x 50 x 410 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa VD-349 Stal nierdzewna Ø 5 x 50 x 410 mm

Obliczanie ścieżki siły Sprężyna dociskowa VD-349

Formularz zapytania Sprężyna dociskowa VD-349 Stal nierdzewna Ø 5 x 50 x 410 mm

Formularz zapytania Sprężyna dociskowa VD-349

Podobne sprężyny naciskowe do Sprężyna dociskowa VD-349 Stal nierdzewna Ø 5 x 50 x 410 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-349	1.4310	5	55	410	672,508	125,63	284,38	18,5	2,365	68,3 \| 83,7 \| 71,2 \| 50,0
D-349A	EN 10270-1	5	55	410	587,196	150,63	259,38	22,5	2,264	95,0 \| 100,0 \| 89,3 \| 95,7
D-349	EN 10270-1	5	55	410	782,992	125,63	284,38	18,5	2,753	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 3

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-289C	55	497	0,426	1.4310	177,398	80,46	416,54	69,2 \| 75,1 \| 68,0 \| 64,5
VD-313E	60	516	0,529	1.4310	225,606	89,12	426,88	79,2 \| 81,3 \| 76,3 \| 80,0
VD-293A	43,2	405	0,637	1.4310	192,755	102,48	302,53	56,2 \| 80,4 \| 61,3 \| 26,9
VD-289B	55	307	0,695	1.4310	177,335	51,79	255,21	55,7 \| 79,6 \| 58,1 \| 29,4
VD-293	43,2	405	0,775	1.4310	247,668	85,4	319,61	58,7 \| 80,4 \| 62,9 \| 32,8
VD-318A	54	490	0,796	1.4310	288,238	128,09	361,91	71,8 \| 81,1 \| 67,1 \| 67,4
VD-313U	70	379	0,82	1.4310	257,266	65,32	313,68	77,2 \| 81,3 \| 69,8 \| 80,5
VD-313D	60	319	0,862	1.4310	225,567	57,41	261,59	59,9 \| 80,5 \| 62,8 \| 36,5
VD-317A	54	335	0,969	1.4310	221,1	106,74	228,26	61,4 \| 86,6 \| 56,6 \| 41,0
VD-318	54	490	0,969	1.4310	371,241	106,74	383,26	77,1 \| 80,2 \| 82,9 \| 68,2
VD-343A	68	395	1,182	1.4310	308,819	133,78	261,22	70,0 \| 81,6 \| 72,3 \| 55,9
VD-317	54	335	1,434	1.4310	373,139	74,72	260,28	73,6 \| 86,6 \| 73,5 \| 60,6
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	60,3 \| 81,6 \| 61,5 \| 37,8
VD-349A	55	410	1,944	1.4310	504,34	150,63	259,38	88,4 \| 100,0 \| 83,1 \| 82,2
VD-349	55	410	2,365	1.4310	672,508	125,63	284,38	68,3 \| 83,7 \| 71,2 \| 50,0
VD-339N	50	299	2,457	1.4310	497,836	96,42	202,58	84,5 \| 84,6 \| 72,6 \| 96,2
VD-364J	60	341	3,191	1.4310	713,745	117,33	223,67	83,0 \| 88,6 \| 86,4 \| 74,1
VD-348	55	280	3,5	1.4310	671,563	88,13	191,88	80,2 \| 89,4 \| 83,7 \| 67,6
VD-379A	56,3	365	4,901	1.4310	897,271	181,92	183,08	68,9 \| 88,7 \| 69,7 \| 48,3
VD-379	56,3	365	5,961	1.4310	1270,695	151,82	213,18	64,1 \| 88,7 \| 63,9 \| 39,7
VD-404	71	435	7,748	1.4310	1878,302	192,57	242,43	44,6 \| 77,5 \| 41,1 \| 15,3
VD-409	58	340	15,498	1.4310	2363,939	187,47	152,53	45,5 \| 80,1 \| 41,0 \| 15,3
VD-409AD	56	510	17,518	1.4310	2750,25	353	157	37,1 \| 77,3 \| 27,1 \| 6,7
VD-434	73	410	18,915	1.4310	3319,382	234,51	175,49	42,9 \| 75,1 \| 41,0 \| 12,5
VD-414M-05	57	276	30,536	1.4310	2539,701	192,83	83,17	36,2 \| 73,1 \| 27,9 \| 7,7
VD-439	60	335	37,838	1.4310	3956,419	230,44	104,56	35,9 \| 74,5 \| 26,9 \| 6,2

Liczba podobnych metalowych sprężyn: 25
