Sprężyna dociskowa VD-364B Stal nierdzewna Ø 5,5 x 89,5 x 181 mm

Ceny progresywne - Sprężyna dociskowa VD-364B

Ilość	Cena jednostkowa [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Sprężyna dociskowa Kupić

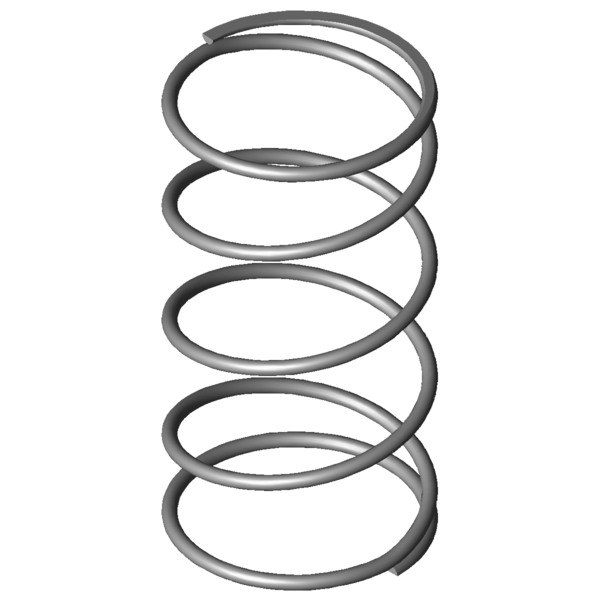

Obraz produktu Sprężyna dociskowa VD-364B

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa VD-364B

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	5,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	89,5	mm	Średnia średnica zwoju
De	95	mm	Zewnętrzna średnica zwoju
Dd	81,8	mm	Maksymalna średnica trzpienia
Dh	99,7	mm	Minimalna średnica tulei
L0	181	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	450,496	N	Maksymalna siła przy obciążeniu statycznym
Ln	39,82	mm	Minimalna długość przy obciążeniu statycznym
sn	141,18	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	435,215	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	44,61	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	34,29	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	50,143	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	3,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	3,191	N/mm	Sztywnosc sprezyny
Gew	290,4232	g	Waga artykułu
Fntol	37,78	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	37,51	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	1,7	mm	(+/-) Tolerancja średnicy zwoju
L0tol	8,05	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	#AN	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa VD-364B Stal nierdzewna Ø 5,5 x 89,5 x 181 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa VD-364B Stal nierdzewna Ø 5,5 x 89,5 x 181 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa VD-364B Stal nierdzewna Ø 5,5 x 89,5 x 181 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa VD-364B Stal nierdzewna Ø 5,5 x 89,5 x 181 mm

Obliczanie ścieżki siły Sprężyna dociskowa VD-364B

Formularz zapytania Sprężyna dociskowa VD-364B Stal nierdzewna Ø 5,5 x 89,5 x 181 mm

Formularz zapytania Sprężyna dociskowa VD-364B

Podobne sprężyny naciskowe do Sprężyna dociskowa VD-364B Stal nierdzewna Ø 5,5 x 89,5 x 181 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-364B	1.4310	5,5	95	181	450,496	39,82	141,18	3,5	3,191	77,9 \| 88,4 \| 81,8 \| 63,6
D-364B	EN 10270-1	5,5	95	181	524,507	39,82	141,18	3,5	3,715	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-339J-11	68	173	2,156	1.4310	265,363	49,91	123,09	74,5 \| 83,0 \| 73,0 \| 67,6
VD-364R-58	90	210	2,251	1.4310	285,527	83,15	126,85	79,3 \| 87,3 \| 60,3 \| 90,2
VD-364R-50	115	196	2,502	1.4310	376,542	45,5	150,5	85,3 \| 88,9 \| 88,7 \| 78,4
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	89,3 \| 89,4 \| 87,6 \| 90,8
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	91,6 \| 90,3 \| 88,7 \| 95,6
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	77,9 \| 88,4 \| 81,8 \| 63,6
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	87,8 \| 92,5 \| 79,1 \| 91,7
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	88,7 \| 91,8 \| 83,7 \| 90,6
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	85,8 \| 87,3 \| 89,7 \| 80,2
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	86,3 \| 92,4 \| 88,5 \| 77,9
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	81,5 \| 85,3 \| 85,8 \| 73,4
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	64,0 \| 85,8 \| 64,9 \| 41,5
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	71,9 \| 85,7 \| 74,6 \| 55,4
VD-389E-10	105	145	6,378	1.4310	617,347	48,2	96,8	68,0 \| 83,1 \| 70,8 \| 50,0
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	67,9 \| 87,0 \| 69,3 \| 47,5
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	68,5 \| 89,2 \| 70,4 \| 46,1
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	64,2 \| 86,1 \| 64,9 \| 41,5
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	61,9 \| 87,8 \| 62,2 \| 35,7
VD-390	108	170	10,24	1.4310	1194,368	53,36	116,64	58,3 \| 83,5 \| 60,2 \| 31,2
VD-414D-20	120	170	11,993	1.4310	1320,47	59,9	110,1	53,6 \| 78,1 \| 56,1 \| 26,6
VD-396	88	180	12,727	1.4310	1387,273	71	109	55,6 \| 86,9 \| 54,8 \| 25,1

Liczba podobnych metalowych sprężyn: 20

Numer taryfy celnej: 73202081; Sprężyna dociskowa VD-364B

Kraj pochodzenia: DE, German; Sprężyna dociskowa VD-364B
