Sprężyna dociskowa VD-364M Stal nierdzewna Ø 5,5 x 32,5 x 113 mm

Ceny progresywne - Sprężyna dociskowa VD-364M

Ilość	Cena jednostkowa [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Sprężyna dociskowa Kupić

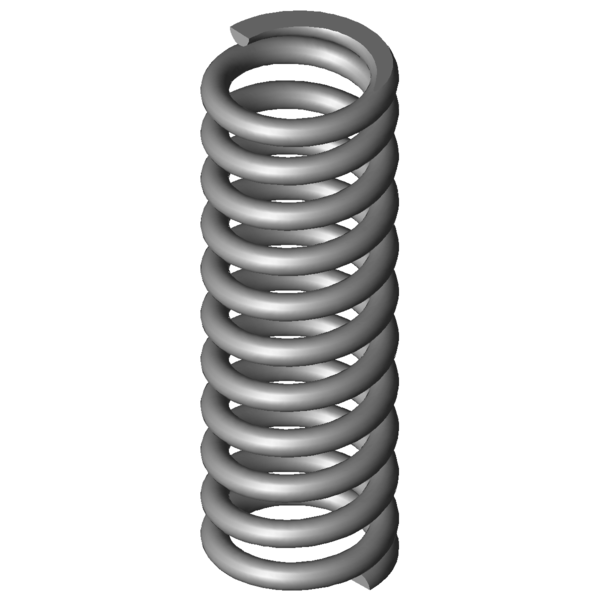

Obraz produktu Sprężyna dociskowa VD-364M

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa VD-364M

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	5,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	32,5	mm	Średnia średnica zwoju
De	38	mm	Zewnętrzna średnica zwoju
Dd	26	mm	Maksymalna średnica trzpienia
Dh	39,3	mm	Minimalna średnica tulei
L0	113	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	1025,983	N	Maksymalna siła przy obciążeniu statycznym
Ln	71,21	mm	Minimalna długość przy obciążeniu statycznym
sn	41,79	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	928,307	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	75,19	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	13,47	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	11,316	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	9,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	24,552	N/mm	Sztywnosc sprezyny
Gew	220,5092	g	Waga artykułu
Fntol	79,5	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	77,8	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,5	mm	(+/-) Tolerancja średnicy zwoju
L0tol	2,15	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	#AK	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa VD-364M Stal nierdzewna Ø 5,5 x 32,5 x 113 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa VD-364M Stal nierdzewna Ø 5,5 x 32,5 x 113 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa VD-364M Stal nierdzewna Ø 5,5 x 32,5 x 113 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa VD-364M Stal nierdzewna Ø 5,5 x 32,5 x 113 mm

Obliczanie ścieżki siły Sprężyna dociskowa VD-364M

Formularz zapytania Sprężyna dociskowa VD-364M Stal nierdzewna Ø 5,5 x 32,5 x 113 mm

Formularz zapytania Sprężyna dociskowa VD-364M

Podobne sprężyny naciskowe do Sprężyna dociskowa VD-364M Stal nierdzewna Ø 5,5 x 32,5 x 113 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-364M	1.4310	5,5	38	113	1025,983	71,21	41,79	9,5	24,552	72,1 \| 94,6 \| 72,0 \| 49,6
D-364M	EN 10270-1	5,5	38	113	1194,538	71,21	41,79	9,5	28,585	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-234H	34	120	0,777	1.4310	77,429	20,32	99,68	33,7 \| 73,3 \| 24,7 \| 3,2
VD-263F	38	134	0,812	1.4310	90,552	22,52	111,48	33,7 \| 74,8 \| 23,2 \| 3,3
VD-288Z	40	100	1,473	1.4310	82,698	43,85	56,15	42,2 \| 79,3 \| 41,2 \| 6,0
VD-265	34,5	110	1,897	1.4310	159,686	25,8	84,2	39,4 \| 77,9 \| 32,6 \| 7,7
VD-288Z-13	37	131	2,121	1.4310	195,254	38,96	92,04	40,1 \| 79,4 \| 32,2 \| 8,6
VD-288Z-22	33	108	3,088	1.4310	216,563	37,88	70,13	44,0 \| 79,0 \| 40,3 \| 12,6
VD-320	44	105	6,364	1.4310	442,273	35,5	69,5	53,8 \| 84,0 \| 51,6 \| 25,9
VD-324	37	135	6,561	1.4310	533,559	53,68	81,32	54,3 \| 84,6 \| 51,7 \| 26,7
VD-327	36	120	8,042	1.4310	573,704	48,66	71,34	46,9 \| 83,1 \| 41,4 \| 16,2
VD-339N-05	41	115	8,681	1.4310	521,717	54,9	60,1	49,7 \| 86,8 \| 44,8 \| 17,5
VD-351A	45	110	11,393	1.4310	628,337	54,85	55,15	53,9 \| 88,2 \| 50,4 \| 23,0
VD-357	37	110	19,634	1.4310	994,266	59,36	50,64	65,1 \| 92,0 \| 63,5 \| 39,7
VD-356A	37	94	19,634	1.4310	680,115	59,36	34,64	64,4 \| 87,1 \| 66,4 \| 39,7
VD-359A-04	34	107	22,423	1.4310	885,194	67,52	39,48	68,2 \| 88,5 \| 70,7 \| 45,3
VD-364M	38	113	24,552	1.4310	1025,983	71,21	41,79	72,1 \| 94,6 \| 72,0 \| 49,6
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	71,1 \| 90,4 \| 71,6 \| 51,2
VD-364R-08	39	127	30,924	1.4310	1629,703	74,3	52,7	78,2 \| 92,3 \| 79,8 \| 62,5
VD-364R-07	39	115	33,823	1.4310	1623,518	67	48	82,2 \| 95,3 \| 83,0 \| 68,3
VD-364R-49	33,6	125	34,087	1.4310	1382,056	84,46	40,55	83,3 \| 92,3 \| 85,6 \| 72,0
VD-364R-92	39	100	37,124	1.4310	1098,34	70,41	29,59	80,3 \| 94,8 \| 71,1 \| 75,0
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	86,9 \| 94,3 \| 88,4 \| 78,1
VD-387	38,3	110	49,488	1.4310	1802,489	73,58	36,42	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389A-08	39	127	49,832	1.4310	1682,46	93,24	33,76	95,1 \| 92,9 \| 93,0 \| 99,3
VD-389A-07	39	115	55,078	1.4310	1617,416	85,63	29,37	90,3 \| 96,0 \| 85,2 \| 89,9
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	83,1 \| 95,0 \| 73,8 \| 80,4
VD-414AC	42	110	107,278	1.4310	1862,098	92,64	17,36	69,5 \| 90,0 \| 72,2 \| 46,1
VD-389Q	34	107	112,353	1.4310	2063,474	88,63	18,37	68,3 \| 92,0 \| 68,9 \| 44,1

Liczba podobnych metalowych sprężyn: 26

Numer taryfy celnej: 73202081; Sprężyna dociskowa VD-364M

Kraj pochodzenia: DE, German; Sprężyna dociskowa VD-364M
