Sprężyna dociskowa VD-364R Stal nierdzewna Ø 5,5 x 22,5 x 136 mm

Ceny progresywne - Sprężyna dociskowa VD-364R

Ilość	Cena jednostkowa [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Sprężyna dociskowa Kupić

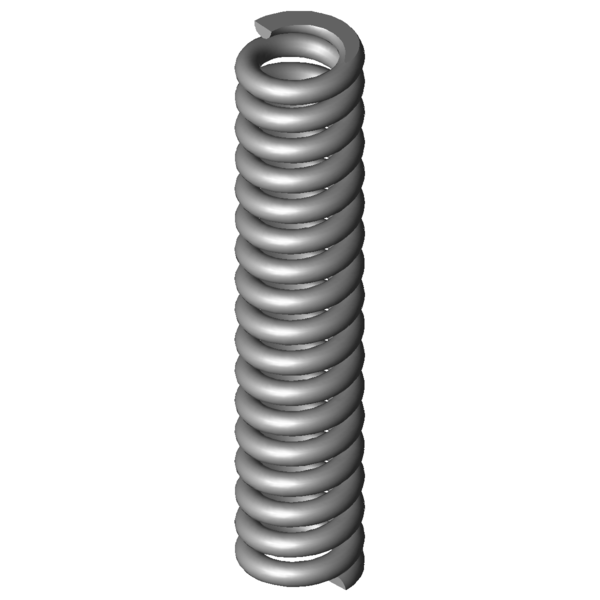

Obraz produktu Sprężyna dociskowa VD-364R

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa VD-364R

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	5,5	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	22,5	mm	Średnia średnica zwoju
De	28	mm	Zewnętrzna średnica zwoju
Dd	16	mm	Maksymalna średnica trzpienia
Dh	29	mm	Minimalna średnica tulei
L0	136	mm	Długość swobodna
Lk	79,5	mm	Długość wyboczenia
Fn	1319,009	N	Maksymalna siła przy obciążeniu statycznym
Ln	106,92	mm	Minimalna długość przy obciążeniu statycznym
sn	29,08	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	1076,615	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	112,26	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	11,32	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	8,419	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	15,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	45,35	N/mm	Sztywnosc sprezyny
Gew	232,3091	g	Waga artykułu
Fntol	149	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	145	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	0,35	mm	(+/-) Tolerancja średnicy zwoju
L0tol	2,39	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	#AK	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa VD-364R Stal nierdzewna Ø 5,5 x 22,5 x 136 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa VD-364R Stal nierdzewna Ø 5,5 x 22,5 x 136 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa VD-364R Stal nierdzewna Ø 5,5 x 22,5 x 136 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa VD-364R Stal nierdzewna Ø 5,5 x 22,5 x 136 mm

Obliczanie ścieżki siły Sprężyna dociskowa VD-364R

Formularz zapytania Sprężyna dociskowa VD-364R Stal nierdzewna Ø 5,5 x 22,5 x 136 mm

Formularz zapytania Sprężyna dociskowa VD-364R

Podobne sprężyny naciskowe do Sprężyna dociskowa VD-364R Stal nierdzewna Ø 5,5 x 22,5 x 136 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-364R	1.4310	5,5	28	136	1319,009	106,92	29,08	15,5	45,35	88,9 \| 96,7 \| 89,9 \| 80,0
D-364R	EN 10270-1	5,5	28	136	1535,703	106,92	29,08	15,5	52,801	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-271	27,5	115	2,574	1.4310	203,824	35,8	79,2	35,9 \| 76,1 \| 26,1 \| 5,7
VD-288N	30	118	2,813	1.4310	223,302	38,63	79,37	42,4 \| 83,1 \| 33,2 \| 10,9
VD-302A	28,2	135	3,174	1.4310	184,287	76,94	58,06	41,5 \| 85,6 \| 32,0 \| 7,0
VD-288Z-34	28	142	3,629	1.4310	329,654	51,16	90,84	47,5 \| 80,7 \| 44,7 \| 17,1
VD-288Z-44	27	117	4,102	1.4310	271,318	50,85	66,15	45,7 \| 81,3 \| 40,1 \| 15,8
VD-301A	28,2	113	4,35	1.4310	239,774	57,88	55,12	47,6 \| 85,1 \| 41,0 \| 16,8
VD-302	28,2	135	4,698	1.4310	380,215	54,06	80,94	40,2 \| 83,0 \| 29,4 \| 8,3
VD-333A	29	130	7,749	1.4310	281,017	93,74	36,26	50,0 \| 88,0 \| 48,3 \| 13,7
VD-313J-10	28,6	109	8,179	1.4310	435,656	55,73	53,27	46,0 \| 83,1 \| 40,4 \| 14,4
VD-313N	25	123	9,675	1.4310	497,891	71,54	51,46	48,1 \| 84,0 \| 43,2 \| 17,1
VD-329B-05	30	125	10,621	1.4310	649,531	63,84	61,16	50,1 \| 88,3 \| 43,4 \| 18,7
VD-333	29	130	11,469	1.4310	734,81	65,93	64,07	51,1 \| 88,0 \| 45,0 \| 20,2
VD-334A-04	27	112	14,728	1.4310	684,869	65,5	46,5	54,6 \| 85,8 \| 51,9 \| 26,0
VD-363	30	125	28	1.4310	1229,375	81,09	43,91	71,3 \| 94,2 \| 70,4 \| 49,4
VD-364R	28	136	45,35	1.4310	1319,009	106,92	29,08	88,9 \| 96,7 \| 89,9 \| 80,0
VD-364R-13	32	125	56,104	1.4310	1972,426	89,84	35,16	91,7 \| 93,6 \| 82,4 \| 98,9
VD-364RB	28	125	56,713	1.4310	1634,785	96,17	28,83	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389AA	30	150	83,002	1.4310	2612,669	118,52	31,48	55,5 \| 90,2 \| 50,8 \| 25,6

Liczba podobnych metalowych sprężyn: 17

Numer taryfy celnej: 73202081; Sprężyna dociskowa VD-364R

Kraj pochodzenia: DE, German; Sprężyna dociskowa VD-364R
