Sprężyna dociskowa VD-397 Stal nierdzewna Ø 8 x 80 x 285 mm

Ceny progresywne - Sprężyna dociskowa VD-397

Ilość	Cena jednostkowa [EUR]
1	17,9400 EUR
2	14,2900 EUR
3	10,3300 EUR
7	8,7500 EUR
17	8,7500 EUR
37	8,7500 EUR
75	8,7500 EUR
125	8,7500 EUR
175	8,7500 EUR
250	8,7500 EUR
350	8,7500 EUR

Sprężyna dociskowa Kupić

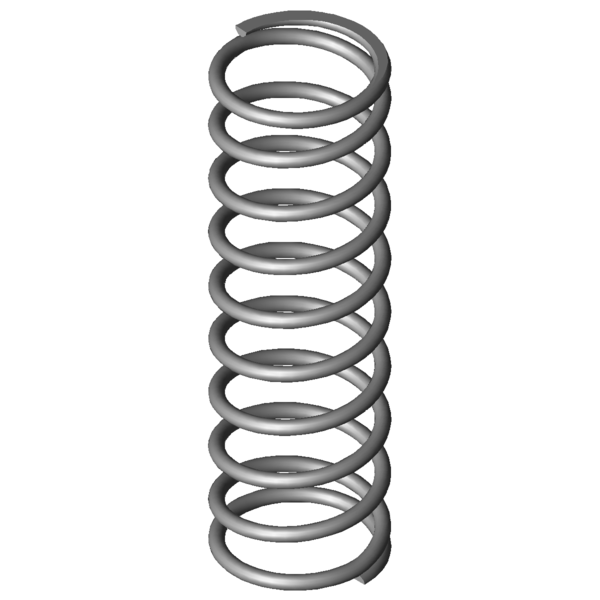

Obraz produktu Sprężyna dociskowa VD-397

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna dociskowa VD-397

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Stan końców sprężyny	Przyłożone i zeszlifowane	-	Stan końców sprężyny
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym
s1		mm	Ugięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą
s2		mm	Ugięcie sprężyny przy obciążeniu siłą
d	8	mm	Srednica drutu
Di		mm	Wewnętrzna średnica zwoju
D	80	mm	Średnia średnica zwoju
De	88	mm	Zewnętrzna średnica zwoju
Dd	70	mm	Maksymalna średnica trzpienia
Dh	90,8	mm	Minimalna średnica tulei
L0	285	mm	Długość swobodna
Lk		mm	Długość wyboczenia
Fn	1515,294	N	Maksymalna siła przy obciążeniu statycznym
Ln	101	mm	Minimalna długość przy obciążeniu statycznym
sn	184	mm	Maksymalne ugięcie sprężyny przy obciążeniu statycznym
Fndyn	1437,059	N	Maksymalna siła przy obciążeniu dynamicznym
Lndyn	110,5	mm	Minimalna długość przy obciążeniu dynamicznym
shdyn	32,44	mm	Maksymalne ugięcie sprężyny przy obciążeniu dynamicznym
S	32,588	mm	Skok zwoju sprężyny (od środka zwoju do środka zwoju)
n	8,5	szt.	Ilość zwojów sprężynujących
nt		szt.	Całkowita ilość zwojów
R	8,235	N/mm	Sztywnosc sprezyny
Gew	1048,5266	g	Waga artykułu
Fntol	80,8	N	(+/-) Tolerancja statycznej siły maksymalnej
Fndtol	79,6	N	(+/-) Tolerancja maksymalnej siły dynamicznej
Detol	1,2	mm	(+/-) Tolerancja średnicy zwoju
L0tol	5,67	mm	(+/-) Tolerancja długości swobodnej sprężyny
PG	###AW	-	Grupa cenowa tego artykulu
F1tol		N	(+/-) Tolerancja siły sprężyny z napęciem wstępnym
F2tol		N	(+/-) Tolerancja siły sprężyny obciążonej siłą

Rysunek techniczny Sprężyna dociskowa

Arkusz danych Sprężyna dociskowa VD-397 Stal nierdzewna Ø 8 x 80 x 285 mm

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna dociskowa VD-397 Stal nierdzewna Ø 8 x 80 x 285 mm

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna dociskowa VD-397 Stal nierdzewna Ø 8 x 80 x 285 mm

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna dociskowa VD-397 Stal nierdzewna Ø 8 x 80 x 285 mm

Obliczanie ścieżki siły Sprężyna dociskowa VD-397

Formularz zapytania Sprężyna dociskowa VD-397 Stal nierdzewna Ø 8 x 80 x 285 mm

Formularz zapytania Sprężyna dociskowa VD-397

Podobne sprężyny naciskowe do Sprężyna dociskowa VD-397 Stal nierdzewna Ø 8 x 80 x 285 mm

Dla porównania wymieniono podobne sprężyny naciskowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciskowe wykonane z innego materiału

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (szt.)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-397	1.4310	8	88	285	1515,294	101	184	8,5	8,235	100,0 \| 100,0 \| 100,0 \| 100,0
D-397	EN 10270-1	8	88	285	1764,235	101	184	8,5	9,588	92,9 \| 100,0 \| 92,9 \| 85,9

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciskowe o innej konfiguracji nośności

Poniższe sprężyny naciskowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	57,3 \| 78,8 \| 61,9 \| 31,2
VD-364T	105	291	2,606	1.4310	593,05	63,47	227,53	59,5 \| 86,8 \| 60,0 \| 31,6
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	62,9 \| 86,6 \| 66,2 \| 35,9
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	59,7 \| 85,8 \| 54,8 \| 38,5
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	62,2 \| 85,7 \| 62,4 \| 38,5
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	62,0 \| 81,1 \| 59,7 \| 45,3
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	75,3 \| 94,9 \| 76,7 \| 54,4
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	71,3 \| 84,7 \| 69,7 \| 59,4
VD-394C	98	285	5,784	1.4310	1030,1	106,9	178,1	83,1 \| 96,6 \| 82,4 \| 70,2
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	86,5 \| 90,9 \| 89,5 \| 79,1
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	88,5 \| 91,6 \| 91,1 \| 82,9
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	77,1 \| 84,3 \| 62,9 \| 84,1
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	84,0 \| 87,3 \| 79,3 \| 85,4
VD-414G	100	332	8,019	1.4310	1658,676	125,16	206,84	91,7 \| 87,6 \| 90,2 \| 97,4
VD-397	88	285	8,235	1.4310	1515,294	101	184	100,0 \| 100,0 \| 100,0 \| 100,0
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	80,6 \| 89,7 \| 76,0 \| 76,0
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	82,9 \| 91,9 \| 84,9 \| 71,8
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	72,9 \| 84,9 \| 73,5 \| 60,2
VD-426A	90	230	17,989	1.4310	1733,81	133,62	96,38	67,3 \| 86,2 \| 69,9 \| 45,8
VD-427	90	255	20,106	1.4310	2680,894	121,66	133,34	64,8 \| 89,1 \| 64,5 \| 41,0
VD-414M	63	281	23,522	1.4310	2399,593	178,98	102,02	60,2 \| 86,4 \| 59,3 \| 35,0
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	57,4 \| 87,7 \| 55,2 \| 29,4
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	49,6 \| 81,9 \| 45,8 \| 21,0

Liczba podobnych metalowych sprężyn: 22

Numer taryfy celnej: 73202081; Sprężyna dociskowa VD-397

Kraj pochodzenia: DE, German; Sprężyna dociskowa VD-397
