Sprężyna przedłużająca RZ-051E-01I Stal nierdzewna Ø 0,5 x 2,5 x 10,4 mm / 180°

Ceny progresywne - Sprężyna przedłużająca RZ-051E-01I

Ilość Cena jednostkowa [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR

Sprężyna przedłużająca Kupić

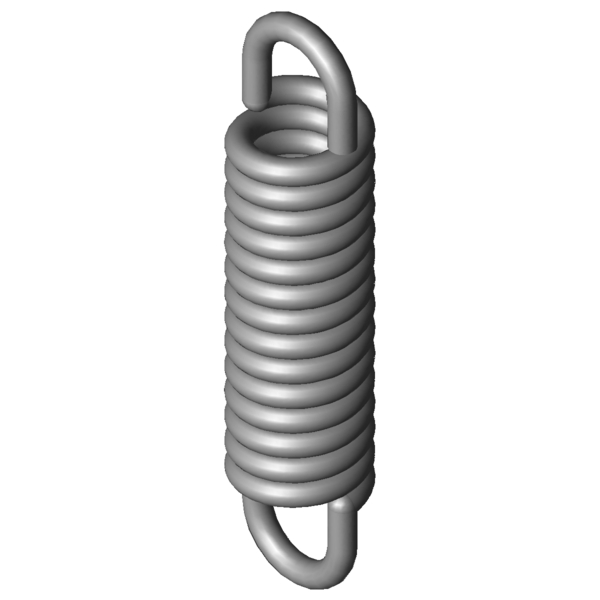

Obraz produktu Sprężyna przedłużająca RZ-051E-01I
Obraz produktu Sprężyna przedłużająca RZ-051E-01I
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-051E-01I

Symbole Wartość Jednostka Opis
Materialu 1.4310 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 180 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 0,5 mm Srednica drutu
D mm Średnia średnica zwoju
De 2,5 mm Zewnętrzna średnica zwoju
Dh 3,5 mm Minimalna średnica tulei
L0 10,4 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 7,75 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 13,49 mm Maksymalna długość przy obciążeniu statycznym
sn 3,09 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 15,96 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 1,32 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 4,714 N/mm Sztywnosc sprezyny
F0 1,41 N Wewnętrzna siła napięcia wstępnego
Fntol 2,98 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 0,5 mm (+/-) Tolerancja długości swobodnej
Detol 0,2 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 20 stopień Tolerancja pozycji oczek
Gew 0,1585 g Waga artykułu
PG ZG - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-051E-01I Stal nierdzewna Ø 0,5 x 2,5 x 10,4 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-051E-01I Stal nierdzewna Ø 0,5 x 2,5 x 10,4 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-051E-01I Stal nierdzewna Ø 0,5 x 2,5 x 10,4 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-051E-01I Stal nierdzewna Ø 0,5 x 2,5 x 10,4 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-051E-01I

Formularz zapytania Sprężyna przedłużająca RZ-051E-01I Stal nierdzewna Ø 0,5 x 2,5 x 10,4 mm / 180°

Formularz zapytania Sprężyna przedłużająca RZ-051E-01I

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-051E-01I Stal nierdzewna Ø 0,5 x 2,5 x 10,4 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
RZ-051E-01I 1.4310 0,5 2,5 10,4 15,96 13,49 3,09 4,714 100,0 | 100,0 | 100,0 | 100,0
Z-051E-01I EN 10270-1 0,5 2,5 10,4 19,79 13,69 3,29 5,489 91,1 | 100,0 | 87,3 | 85,9
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
RZ-023I 2,82 11,8 0,24 1.4310 4,111 27,89 16,09 35,9 | 80,3 | 22,5 | 4,9
RZ-022I 2,82 7,6 0,511 1.4310 4,111 15,15 7,55 39,7 | 75,2 | 33,3 | 10,5
RZ-024JI 2,2 10,8 0,564 1.4310 5,171 19,35 8,55 42,9 | 82,8 | 34,3 | 11,7
RZ-024ABI 2,5 12,2 0,612 1.4310 6,421 21,69 9,49 45,1 | 85,7 | 36,4 | 13,1
RZ-024HI 2,2 7,9 0,891 1.4310 5,171 13,31 5,41 46,4 | 76,0 | 44,8 | 18,5
RZ-024AAI 2,5 8,9 0,967 1.4310 6,421 14,91 6,01 50,8 | 85,9 | 45,8 | 20,7
RZ-036UI 3,2 11,3 1,114 1.4310 9,611 19,15 7,85 53,4 | 86,7 | 49,8 | 23,7
RZ-034I 2,9 8,5 1,247 1.4310 7,551 14,07 5,57 53,4 | 82,6 | 51,4 | 26,2
RZ-024ZI 2,5 6,8 1,579 1.4310 6,421 10,48 3,68 58,3 | 79,1 | 62,1 | 33,8
RZ-036TI 3,2 8,6 1,814 1.4310 9,611 13,41 4,81 61,5 | 83,6 | 62,2 | 38,7
RZ-049I 3 9,7 3,043 1.4310 13,66 13,87 4,17 78,5 | 92,2 | 79,8 | 63,4
RZ-051QI 3,5 9,8 3,28 1.4310 15,59 14,09 4,29 80,2 | 85,5 | 84,9 | 70,4
RZ-051E-02I 2,5 13,4 3,335 1.4310 15,96 17,77 4,37 82,9 | 92,5 | 85,4 | 70,7
RZ-051VI 2,8 12,1 4,532 1.4310 18,9 15,78 3,68 90,8 | 88,7 | 84,2 | 99,4
RZ-051E-01I 2,5 10,4 4,714 1.4310 15,96 13,49 3,09 100,0 | 100,0 | 100,0 | 100,0
RZ-066E-02I 3 12,8 7,145 1.4310 25,9 16,08 3,28 74,9 | 81,3 | 77,9 | 65,4
RZ-051UI 2,8 8,7 7,392 1.4310 18,9 10,96 2,26 76,2 | 87,9 | 78,8 | 61,8
RZ-066VI 3,5 11,1 10,074 1.4310 30,41 13,85 2,75 65,4 | 78,9 | 70,7 | 46,7
RZ-066E-01I 3 9 12,17 1.4310 25,9 10,92 1,92 61,1 | 83,1 | 61,9 | 38,3
Liczba podobnych metalowych sprężyn: 18

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-051E-01I

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-051E-01I
