Sprężyna przedłużająca RZ-057BI Stal nierdzewna Ø 0,63 x 6,9 x 43,6 mm / 180°

Ceny progresywne - Sprężyna przedłużająca RZ-057BI

Ilość	Cena jednostkowa [EUR]
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	1,1200 EUR
37	0,7600 EUR
75	0,5700 EUR
125	0,5339 EUR
175	0,5280 EUR
250	0,5147 EUR
350	0,4963 EUR
450	0,4768 EUR

Sprężyna przedłużająca Kupić

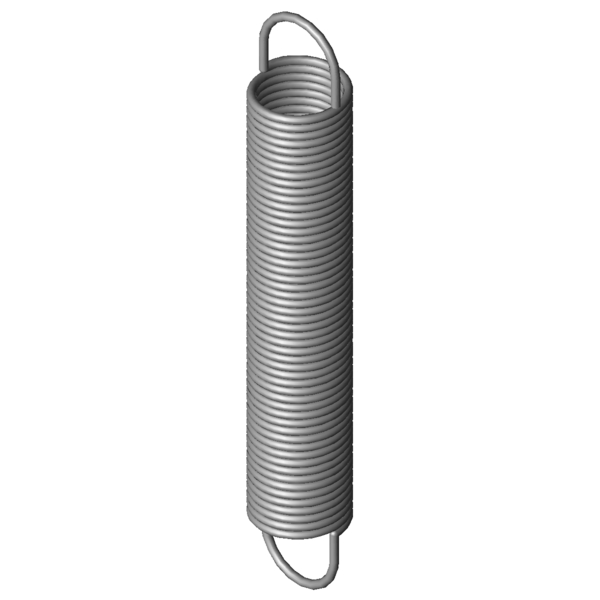

Obraz produktu Sprężyna przedłużająca RZ-057BI

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-057BI

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	180	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	0,63	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	6,9	mm	Zewnętrzna średnica zwoju
Dh	8,1	mm	Minimalna średnica tulei
L0	43,6	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	34,34	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	152,78	mm	Maksymalna długość przy obciążeniu statycznym
sn	109,18	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	12,19	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	4,63	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,105	N/mm	Sztywnosc sprezyny
F0	0,781	N	Wewnętrzna siła napięcia wstępnego
Fntol	0,77	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	1,3	mm	(+/-) Tolerancja długości swobodnej
Detol	0,25	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	47	stopień	Tolerancja pozycji oczek
Gew	2,6829	g	Waga artykułu
PG	ZH	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-057BI Stal nierdzewna Ø 0,63 x 6,9 x 43,6 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-057BI Stal nierdzewna Ø 0,63 x 6,9 x 43,6 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-057BI Stal nierdzewna Ø 0,63 x 6,9 x 43,6 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-057BI Stal nierdzewna Ø 0,63 x 6,9 x 43,6 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-057BI

Formularz zapytania Sprężyna przedłużająca RZ-057BI Stal nierdzewna Ø 0,63 x 6,9 x 43,6 mm / 180°

Formularz zapytania Sprężyna przedłużająca RZ-057BI

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-057BI Stal nierdzewna Ø 0,63 x 6,9 x 43,6 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-057BI	1.4310	0,63	6,9	43,6	12,19	152,78	109,18	0,105	75,6 \| 92,9 \| 76,6 \| 57,4
Z-057BI	EN 10270-1	0,63	6,9	43,6	15	158,85	115,25	0,122	91,3 \| 100,0 \| 88,0 \| 85,8

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-024AKI	7	34,3	0,013	1.4310	3,251	273,5	239,2	42,9 \| 80,2 \| 36,2 \| 12,2
RZ-036LI	7,5	38	0,017	1.4310	4,271	273,7	235,7	46,8 \| 83,5 \| 40,7 \| 16,2
RZ-036BDI	8	44,2	0,02	1.4310	5,421	302,71	258,51	50,1 \| 88,1 \| 43,4 \| 18,8
RZ-039AI	6,8	36,8	0,041	1.4310	6,351	184,4	147,6	51,9 \| 86,5 \| 47,1 \| 22,1
RZ-042DI	5,5	42,7	0,063	1.4310	7,781	158,28	115,58	60,6 \| 88,2 \| 58,9 \| 34,6
RZ-057DI	6,9	53,7	0,08	1.4310	12,19	195,53	141,83	93,2 \| 96,9 \| 94,2 \| 88,5
RZ-051KI	6	41,4	0,083	1.4310	9,431	146,46	105,06	69,6 \| 94,6 \| 68,0 \| 46,2
RZ-057CI	6,9	48,7	0,091	1.4310	12,19	174,2	125,5	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-057BI	6,9	43,6	0,105	1.4310	12,19	152,78	109,18	75,6 \| 92,9 \| 76,6 \| 57,4
RZ-057AI	6,9	39,2	0,12	1.4310	12,19	134,09	94,89	80,9 \| 95,0 \| 81,5 \| 66,1
RZ-057I	6,9	34,9	0,142	1.4310	12,19	115,51	80,61	84,7 \| 93,3 \| 86,9 \| 73,8
RZ-057FI	6,3	40,8	0,15	1.4310	13,3	123,34	82,54	90,6 \| 97,8 \| 91,1 \| 82,9
RZ-066OI	7,5	38,5	0,169	1.4310	15,22	121,65	83,15	76,4 \| 90,1 \| 78,1 \| 61,0
RZ-057E-11I	6	40	0,179	1.4310	13,93	111,65	71,65	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-060BI	5,6	41,6	0,21	1.4310	14,87	107,16	65,56	91,6 \| 96,5 \| 92,6 \| 85,7
RZ-075BI	7,1	52,8	0,268	1.4310	23,41	133,29	80,49	60,3 \| 89,4 \| 58,1 \| 33,4
RZ-075AI	7,1	47,2	0,308	1.4310	23,41	117,16	69,96	58,0 \| 91,0 \| 53,9 \| 29,0
RZ-075I	7,1	41,6	0,363	1.4310	23,41	101,03	59,43	69,0 \| 86,5 \| 71,2 \| 49,4
RZ-075GI	6,4	49,2	0,404	1.4310	25,8	107,29	58,09	52,9 \| 90,2 \| 46,8 \| 21,9
RZ-075FI	6,4	36,4	0,592	1.4310	25,8	76,08	39,68	57,5 \| 87,8 \| 54,7 \| 29,9
RZ-078AI	5,8	45,1	0,617	1.4310	28,25	86,8	41,7	56,8 \| 88,0 \| 53,8 \| 28,7
RZ-075MI	6	40	0,645	1.4310	27,39	78,56	38,56	57,5 \| 92,9 \| 52,3 \| 27,4
RZ-078I	5,8	40,3	0,708	1.4310	28,25	76,62	36,32	55,5 \| 91,6 \| 50,0 \| 25,0
RZ-094I	8	42	0,836	1.4310	39,1	84,78	42,78	43,1 \| 81,9 \| 35,2 \| 12,2

Liczba podobnych metalowych sprężyn: 23

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-057BI

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-057BI
