Sprężyna przedłużająca RZ-063E-20X Stal nierdzewna Ø 0,7 x 10 x 31,4 mm / 270°

Name: RZ-063E-20X - Sprezyny rozciagane
SKU: RZ-063E-20X
Availability: InStock

Ceny progresywne - Sprężyna przedłużająca RZ-063E-20X

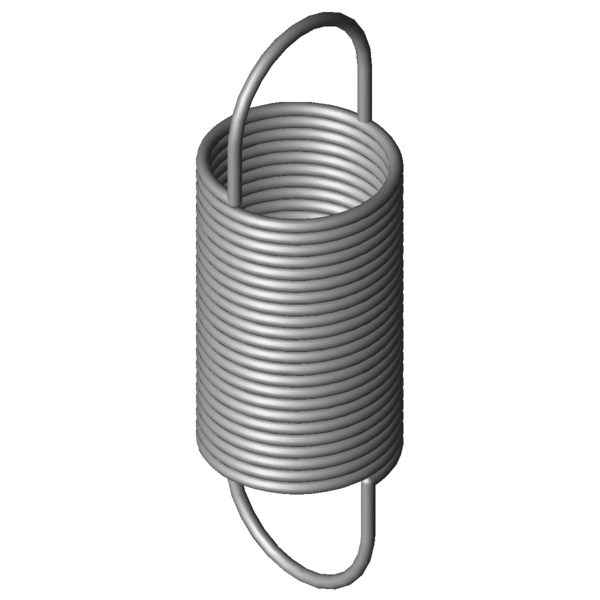

Obraz produktu Sprężyna przedłużająca RZ-063E-20X

Ilość:Ilość: Dodaj do koszyka

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	0,7	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	10	mm	Zewnętrzna średnica zwoju
Dh	11,4	mm	Minimalna średnica tulei
L0	31,4	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	17,33	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	130,3	mm	Maksymalna długość przy obciążeniu statycznym
sn	98,9	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	11,53	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	7,04	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,11	N/mm	Sztywnosc sprezyny
F0	0,661	N	Wewnętrzna siła napięcia wstępnego
Fntol	0,88	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	0,9	mm	(+/-) Tolerancja długości swobodnej
Detol	0,3	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	35	stopień	Tolerancja pozycji oczek
Gew	2,2678	g	Waga artykułu
PG	ZH	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-063E-20X	1.4310	0,7	10	31,4	11,53	130,3	98,9	0,11	100,0 \| 100,0 \| 100,0 \| 100,0
Z-063E-20X	EN 10270-1	0,7	10	31,4	14,13	135,25	103,85	0,128	91,4 \| 100,0 \| 88,4 \| 85,7

Liczba podobnych metalowych sprężyn: 2

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-036ACX	10	36,5	0,015	1.4310	4,351	327,5	291	44,8 \| 85,8 \| 35,9 \| 12,8
RZ-036BCX	8	33,2	0,03	1.4310	5,421	204,54	171,34	53,8 \| 82,0 \| 52,4 \| 27,1
RZ-036ABX	10	25,5	0,031	1.4310	4,351	166,75	141,25	54,8 \| 84,2 \| 53,9 \| 26,4
RZ-063E-20X	10	31,4	0,11	1.4310	11,53	130,3	98,9	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-068X	10,8	35,5	0,145	1.4310	15,67	137	101,5	83,5 \| 89,5 \| 85,5 \| 75,5
RZ-063E-10X	10	23,6	0,205	1.4310	11,53	76,64	53,04	74,1 \| 91,7 \| 76,8 \| 53,6
RZ-071X	8,8	32,3	0,283	1.4310	19,09	95,52	63,22	63,9 \| 90,9 \| 62,2 \| 38,6
RZ-067X	10,8	25,1	0,305	1.4310	15,67	73,29	48,19	61,2 \| 86,7 \| 61,2 \| 35,9
RZ-081HX	10	36,5	0,308	1.4310	23,6	107,93	71,43	61,3 \| 87,9 \| 60,5 \| 35,3
RZ-081GX	10	28,4	0,484	1.4310	23,6	73,86	45,46	53,1 \| 89,4 \| 47,4 \| 22,5
RZ-088X	9,4	38	0,596	1.4310	33,65	89,8	51,8	47,8 \| 82,2 \| 43,3 \| 17,9
RZ-081KBX	8,5	31,6	0,601	1.4310	27,55	73,7	42,1	49,1 \| 87,4 \| 42,2 \| 17,8
RZ-085X	11	27,4	0,745	1.4310	28,97	63,06	35,66	45,0 \| 82,7 \| 37,9 \| 14,4
RZ-081FX	10	23	0,782	1.4310	23,6	51,14	28,14	45,4 \| 83,7 \| 38,7 \| 13,9
RZ-087KX	9,4	26	1,158	1.4310	33,65	52,7	26,7	40,7 \| 82,3 \| 30,6 \| 9,3
RZ-093HX	8	30	1,361	1.4310	39,1	56,3	26,3	39,2 \| 81,8 \| 28,0 \| 7,8
RZ-107X	11,2	30,2	1,845	1.4310	53,56	57,06	26,86	36,9 \| 80,5 \| 24,3 \| 5,8
RZ-109E-10X	10	32	2,162	1.4310	59,56	57,5	25,5	37,4 \| 84,7 \| 22,6 \| 5,0
RZ-115NX	10	35,3	3,355	1.4310	81,51	57,24	21,94	33,7 \| 79,7 \| 18,2 \| 3,1

Liczba podobnych metalowych sprężyn: 18
