Sprężyna przedłużająca RZ-078EX Stal nierdzewna Ø 0,8 x 5,8 x 69,9 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-078EX

Ilość Cena jednostkowa [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Sprężyna przedłużająca Kupić

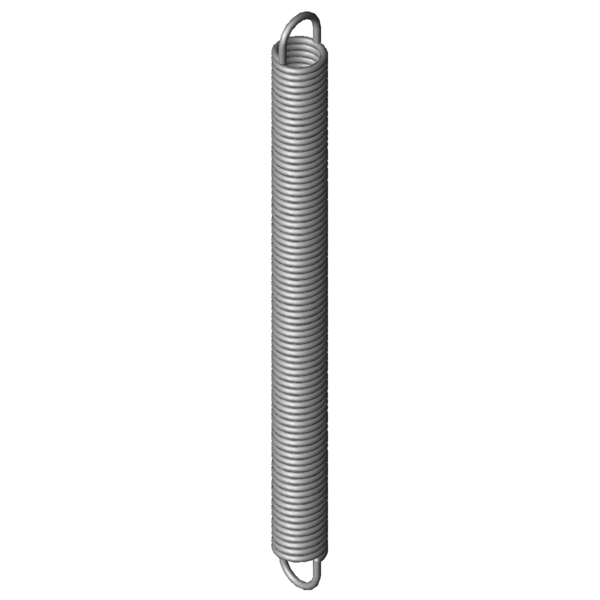

Obraz produktu Sprężyna przedłużająca RZ-078EX
Obraz produktu Sprężyna przedłużająca RZ-078EX
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-078EX

Symbole Wartość Jednostka Opis
Materialu 1.4310 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 270 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 0,8 mm Srednica drutu
D mm Średnia średnica zwoju
De 5,8 mm Zewnętrzna średnica zwoju
Dh 7,2 mm Minimalna średnica tulei
L0 69,9 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 63 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 139,62 mm Maksymalna długość przy obciążeniu statycznym
sn 69,72 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 28,25 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 3,45 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 0,369 N/mm Sztywnosc sprezyny
F0 2,551 N Wewnętrzna siła napięcia wstępnego
Fntol 2,08 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 1,5 mm (+/-) Tolerancja długości swobodnej
Detol 0,2 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 49 stopień Tolerancja pozycji oczek
Gew 4,9634 g Waga artykułu
PG ZJ - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-078EX Stal nierdzewna Ø 0,8 x 5,8 x 69,9 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-078EX Stal nierdzewna Ø 0,8 x 5,8 x 69,9 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-078EX Stal nierdzewna Ø 0,8 x 5,8 x 69,9 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-078EX Stal nierdzewna Ø 0,8 x 5,8 x 69,9 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-078EX

Formularz zapytania Sprężyna przedłużająca RZ-078EX Stal nierdzewna Ø 0,8 x 5,8 x 69,9 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-078EX

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-078EX Stal nierdzewna Ø 0,8 x 5,8 x 69,9 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
RZ-078EX 1.4310 0,8 5,8 69,9 28,25 139,62 69,72 0,369 100,0 | 100,0 | 100,0 | 100,0
Z-078EX EN 10270-1 0,8 5,8 69,9 34,46 142,65 72,75 0,429 91,5 | 100,0 | 88,9 | 85,5
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
RZ-057JX 6,3 78,6 0,068 1.4310 13,3 259,61 181,01 49,2 | 86,6 | 42,8 | 18,1
RZ-057HX 6,3 67,2 0,082 1.4310 13,3 218,79 151,59 52,4 | 89,0 | 46,5 | 21,7
RZ-057GX 6,3 53,4 0,107 1.4310 13,3 169,04 115,64 54,8 | 82,4 | 53,7 | 28,4
RZ-057E-13X 6 60 0,109 1.4310 13,93 177,38 117,38 56,9 | 87,1 | 54,4 | 29,3
RZ-057E-12X 6 50 0,136 1.4310 13,93 144,34 94,34 60,1 | 82,3 | 61,6 | 36,4
RZ-060EX 5,6 58,8 0,139 1.4310 14,87 157,75 98,95 61,7 | 86,5 | 61,5 | 37,1
RZ-060DX 5,6 53,7 0,154 1.4310 14,87 142,85 89,15 63,5 | 84,0 | 65,4 | 41,2
RZ-075EX 7,1 72 0,184 1.4310 23,41 188,97 116,97 71,2 | 92,9 | 71,2 | 49,4
RZ-075DX 7,1 65,6 0,205 1.4310 23,41 170,54 104,94 73,9 | 91,8 | 74,7 | 55,1
RZ-075JX 6,4 74,8 0,247 1.4310 25,8 169,98 95,18 81,3 | 94,7 | 82,3 | 66,9
RZ-075HX 6,4 62 0,306 1.4310 25,8 138,78 76,78 89,0 | 93,1 | 91,1 | 82,9
RZ-078EX 5,8 69,9 0,369 1.4310 28,25 139,62 69,72 100,0 | 100,0 | 100,0 | 100,0
RZ-075OX 6 60 0,394 1.4310 27,39 123,21 63,21 93,8 | 94,2 | 93,8 | 93,5
RZ-078DX 5,8 63,5 0,411 1.4310 28,25 126,05 62,55 93,8 | 96,9 | 94,9 | 89,7
RZ-078CX 5,8 57,1 0,464 1.4310 28,25 112,47 55,37 87,7 | 93,9 | 89,7 | 79,4
RZ-075NX 6 50 0,483 1.4310 27,39 101,5 51,5 83,7 | 89,4 | 85,4 | 76,2
RZ-078BX 5,8 50,7 0,533 1.4310 28,25 98,9 48,2 81,5 | 90,8 | 84,6 | 69,1
RZ-097CX 7,3 71,5 0,567 1.4310 42,6 140,14 68,64 77,8 | 85,7 | 82,4 | 65,3
RZ-081PX 6,3 62,1 0,61 1.4310 36,42 116,33 54,23 76,0 | 89,9 | 77,7 | 60,3
RZ-081EX 4,8 68,3 0,72 1.4310 33,49 110,78 42,48 72,5 | 93,5 | 72,6 | 51,4
RZ-081DX 4,8 61,9 0,803 1.4310 33,49 100,01 38,11 68,7 | 90,4 | 69,5 | 46,1
RZ-100EX 6 85,4 0,9 1.4310 50,82 137,15 51,75 64,1 | 86,2 | 64,9 | 41,3
RZ-100DX 6 77,4 1,004 1.4310 50,82 123,82 46,42 62,4 | 89,0 | 61,1 | 37,0
RZ-100CX 6 69,4 1,134 1.4310 50,82 110,5 41,1 60,7 | 92,0 | 57,3 | 32,8
RZ-100B-01X 6 63,4 1,256 1.4310 50,82 100,51 37,11 57,7 | 89,1 | 54,4 | 29,6
RZ-100BX 6 61,4 1,302 1.4310 50,82 97,17 35,77 56,7 | 88,2 | 53,4 | 28,5
RZ-100AX 6 54,4 1,497 1.4310 50,82 85,52 31,12 53,3 | 84,8 | 50,1 | 24,8
Liczba podobnych metalowych sprężyn: 26

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-078EX

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-078EX

Obraz produktu - Sprezyny rozciagane RZ-078EX

Obraz produktu - Sprezyny rozciagane RZ-078EX

QR-Code: Sprężyna przedłużająca RZ-078EX

QR-Code - Sprezyny rozciagane - RZ-078EX | https://www.federnshop.com/pl/produkty/sprezyny_rozciagane/rz-078ex.html
