Sprężyna przedłużająca RZ-081K-04I Stal nierdzewna Ø 0,9 x 8,5 x 98,9 mm / 180°

Ceny progresywne - Sprężyna przedłużająca RZ-081K-04I

Ilość Cena jednostkowa [EUR]
1 6,5600 EUR
2 4,1300 EUR
3 2,9300 EUR
7 2,5000 EUR
17 1,2300 EUR
37 0,9300 EUR
75 0,7600 EUR
125 0,7108 EUR
175 0,6967 EUR
250 0,6533 EUR
350 0,6276 EUR
450 0,5960 EUR

Sprężyna przedłużająca Kupić

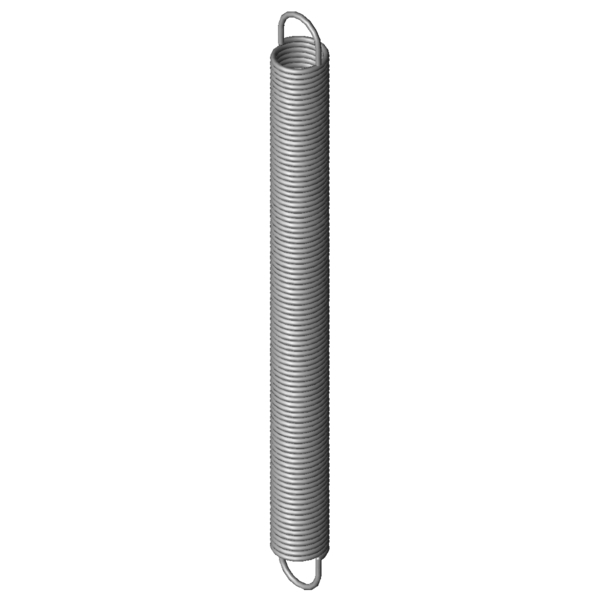

Obraz produktu Sprężyna przedłużająca RZ-081K-04I
Obraz produktu Sprężyna przedłużająca RZ-081K-04I
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-081K-04I

Symbole Wartość Jednostka Opis
Materialu 1.4310 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 180 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 0,9 mm Srednica drutu
D mm Średnia średnica zwoju
De 8,5 mm Zewnętrzna średnica zwoju
Dh 10,2 mm Minimalna średnica tulei
L0 98,9 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 87,75 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 285,84 mm Maksymalna długość przy obciążeniu statycznym
sn 186,94 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 27,55 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 5,57 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 0,136 N/mm Sztywnosc sprezyny
F0 2,221 N Wewnętrzna siła napięcia wstępnego
Fntol 1,62 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 1,8 mm (+/-) Tolerancja długości swobodnej
Detol 0,3 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 58 stopień Tolerancja pozycji oczek
Gew 11,8002 g Waga artykułu
PG ZK - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-081K-04I Stal nierdzewna Ø 0,9 x 8,5 x 98,9 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-081K-04I Stal nierdzewna Ø 0,9 x 8,5 x 98,9 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-081K-04I Stal nierdzewna Ø 0,9 x 8,5 x 98,9 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-081K-04I Stal nierdzewna Ø 0,9 x 8,5 x 98,9 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-081K-04I

Formularz zapytania Sprężyna przedłużająca RZ-081K-04I Stal nierdzewna Ø 0,9 x 8,5 x 98,9 mm / 180°

Formularz zapytania Sprężyna przedłużająca RZ-081K-04I

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-081K-04I Stal nierdzewna Ø 0,9 x 8,5 x 98,9 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
RZ-081K-04I 1.4310 0,9 8,5 98,9 27,55 285,84 186,94 0,136 100,0 | 100,0 | 100,0 | 100,0
Z-081K-04I EN 10270-1 0,9 8,5 98,9 33,39 292,96 194,06 0,158 91,7 | 100,0 | 89,4 | 85,7
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
RZ-063E-14I 10 90,8 0,024 1.4310 11,53 542,16 451,36 47,9 | 84,9 | 41,6 | 17,3
RZ-072EI 8,8 74,7 0,09 1.4310 19,09 272,67 197,97 69,8 | 94,7 | 68,2 | 46,4
RZ-072F-05I 8 80 0,112 1.4310 20,91 253,65 173,65 75,3 | 91,7 | 76,2 | 58,0
RZ-081K-04I 8,5 98,9 0,136 1.4310 27,55 285,84 186,94 100,0 | 100,0 | 100,0 | 100,0
RZ-087JI 10 100 0,14 1.4310 31,73 307,84 207,84 92,1 | 91,3 | 88,4 | 96,5
RZ-090AI 9,4 90,8 0,19 1.4310 33,65 253 162,2 82,0 | 90,7 | 84,3 | 71,0
RZ-081K-03I 8,5 73,7 0,191 1.4310 27,55 206,4 132,7 100,0 | 100,0 | 100,0 | 100,0
RZ-093EI 9 90,2 0,221 1.4310 35,06 235,13 144,93 77,0 | 91,9 | 78,1 | 60,9
RZ-090I 9,4 80 0,222 1.4310 33,65 219,18 139,18 88,4 | 90,9 | 88,6 | 85,9
RZ-093DI 9 82,2 0,246 1.4310 35,06 212,17 129,97 85,5 | 91,4 | 88,3 | 77,0
RZ-094CI 8 80 0,372 1.4310 39,1 176,08 96,08 71,5 | 92,1 | 71,4 | 51,0
RZ-097EI 7,3 87,5 0,452 1.4310 42,6 173,65 86,15 57,8 | 88,1 | 55,4 | 29,8
RZ-109JI 10 97 0,479 1.4310 59,56 211,79 114,79 55,8 | 85,0 | 53,8 | 28,4
RZ-112EI 9,2 109 0,549 1.4310 64,34 216,42 107,42 53,3 | 85,0 | 50,1 | 24,6
RZ-112DI 9,2 99,5 0,612 1.4310 64,34 195,83 96,33 52,4 | 87,9 | 47,2 | 22,1
RZ-112CI 9,2 89,5 0,691 1.4310 64,34 174,74 85,24 49,6 | 85,0 | 44,2 | 19,5
RZ-112BI 9,2 79,5 0,795 1.4310 64,34 153,66 74,16 53,0 | 85,7 | 49,4 | 23,9
RZ-115QI 10 96,9 0,888 1.4310 81,51 179,79 82,89 45,5 | 82,4 | 39,1 | 15,0
RZ-115EI 7,5 106 1,129 1.4310 77,33 168,61 62,61 43,7 | 84,5 | 34,6 | 11,9
Liczba podobnych metalowych sprężyn: 18

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-081K-04I

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-081K-04I
