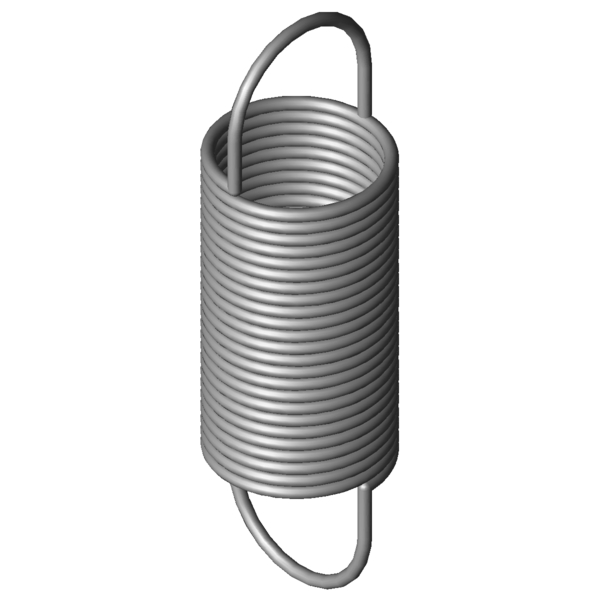

Sprężyna przedłużająca RZ-083X Stal nierdzewna Ø 1 x 13,5 x 44,4 mm / 270°

Name: RZ-083X - Sprezyny rozciagane
SKU: RZ-083X
Availability: InStock

Ceny progresywne - Sprężyna przedłużająca RZ-083X

Obraz produktu Sprężyna przedłużająca RZ-083X

Ilość:Ilość: Dodaj do koszyka

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	1	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	13,5	mm	Zewnętrzna średnica zwoju
Dh	15,4	mm	Minimalna średnica tulei
L0	44,4	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	25,75	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	167,94	mm	Maksymalna długość przy obciążeniu statycznym
sn	123,54	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	23,77	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	9,32	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,181	N/mm	Sztywnosc sprezyny
F0	1,411	N	Wewnętrzna siła napięcia wstępnego
Fntol	1,71	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	1,3	mm	(+/-) Tolerancja długości swobodnej
Detol	0,35	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	37	stopień	Tolerancja pozycji oczek
Gew	6,4627	g	Waga artykułu
PG	ZJ	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-083X	1.4310	1	13,5	44,4	23,77	167,94	123,54	0,181	50,5 \| 86,1 \| 45,1 \| 20,3
Z-083X	EN 10270-1	1	13,5	44,4	28,63	171,84	127,44	0,211	91,9 \| 100,0 \| 90,0 \| 85,6

Liczba podobnych metalowych sprężyn: 2

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-069X	10,8	47,5	0,09	1.4310	15,67	210,51	163,01	42,7 \| 86,1 \| 32,0 \| 10,2
RZ-081E-04X	12,5	47,5	0,116	1.4310	19,8	210,7	163,2	45,0 \| 86,5 \| 35,8 \| 12,8
RZ-081E-03X	12,5	41,5	0,149	1.4310	19,8	168,7	127,2	46,9 \| 83,6 \| 40,7 \| 16,4
RZ-083X	13,5	44,4	0,181	1.4310	23,77	167,94	123,54	50,5 \| 86,1 \| 45,1 \| 20,3
RZ-081H-01X	10	43	0,24	1.4310	23,6	134,7	91,7	60,6 \| 88,8 \| 58,9 \| 34,0
RZ-100E-12X	14	49	0,241	1.4310	29,34	163,69	114,69	84,9 \| 92,6 \| 86,9 \| 75,2
RZ-086X	11	40,4	0,354	1.4310	28,97	115,51	75,11	64,6 \| 88,4 \| 64,7 \| 40,7
RZ-100E-11X	14	38	0,379	1.4310	29,34	110,93	72,93	69,6 \| 91,0 \| 70,0 \| 47,8
RZ-082X	13,5	31,4	0,381	1.4310	23,77	90,05	58,65	70,5 \| 90,2 \| 73,7 \| 47,5
RZ-100HX	12	44,3	0,4	1.4310	34,95	125,71	81,41	68,3 \| 92,2 \| 67,4 \| 45,4
RZ-105X	13,7	50,5	0,447	1.4310	44,22	142,44	91,94	64,3 \| 88,8 \| 64,1 \| 40,0
RZ-106E-11X	12,7	50,2	0,553	1.4310	47,55	129,5	79,3	79,0 \| 93,6 \| 80,1 \| 63,3
RZ-115HX	15	43,3	0,848	1.4310	55,72	103,84	60,54	51,0 \| 86,3 \| 45,8 \| 20,9
RZ-108X	11,2	46,5	0,876	1.4310	53,56	103,08	56,58	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-104X	13,7	34,2	0,942	1.4310	44,22	77,85	43,65	49,6 \| 85,2 \| 44,5 \| 19,0
RZ-115E-10X	11,3	42,1	1,265	1.4310	59,25	85,3	43,2	82,6 \| 95,3 \| 83,4 \| 69,0
RZ-115V-20X	15	41,5	1,309	1.4310	67,55	89,16	47,66	44,6 \| 83,4 \| 36,9 \| 13,6
RZ-121FX	15,5	43,5	1,553	1.4310	78,31	90,19	46,69	42,7 \| 82,5 \| 34,1 \| 11,5
RZ-124F-02X	12,7	52	1,928	1.4310	94,45	97,5	45,5	66,5 \| 85,2 \| 68,6 \| 45,6

Liczba podobnych metalowych sprężyn: 18
