Sprężyna przedłużająca RZ-087FX Stal nierdzewna Ø 1 x 10 x 50 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-087FX

Ilość Cena jednostkowa [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Sprężyna przedłużająca Kupić

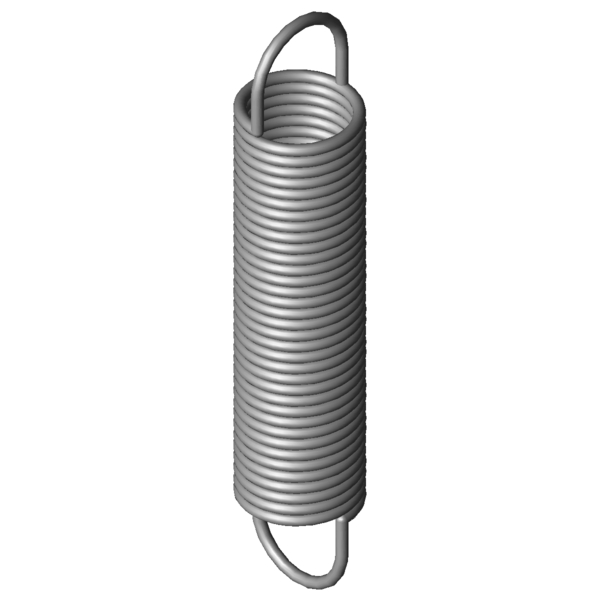

Obraz produktu Sprężyna przedłużająca RZ-087FX
Obraz produktu Sprężyna przedłużająca RZ-087FX
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-087FX

Symbole Wartość Jednostka Opis
Materialu 1.4310 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 270 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 1 mm Srednica drutu
D mm Średnia średnica zwoju
De 10 mm Zewnętrzna średnica zwoju
Dh 11,8 mm Minimalna średnica tulei
L0 50 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 36,75 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 136,9 mm Maksymalna długość przy obciążeniu statycznym
sn 86,9 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 31,73 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 6,62 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 0,336 N/mm Sztywnosc sprezyny
F0 2,551 N Wewnętrzna siła napięcia wstępnego
Fntol 2,02 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 1,3 mm (+/-) Tolerancja długości swobodnej
Detol 0,3 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 37 stopień Tolerancja pozycji oczek
Gew 6,5846 g Waga artykułu
PG ZH - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-087FX Stal nierdzewna Ø 1 x 10 x 50 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-087FX Stal nierdzewna Ø 1 x 10 x 50 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-087FX Stal nierdzewna Ø 1 x 10 x 50 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-087FX Stal nierdzewna Ø 1 x 10 x 50 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-087FX

Formularz zapytania Sprężyna przedłużająca RZ-087FX Stal nierdzewna Ø 1 x 10 x 50 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-087FX

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-087FX Stal nierdzewna Ø 1 x 10 x 50 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
RZ-087FX 1.4310 1 10 50 31,73 136,9 86,9 0,336 100,0 | 100,0 | 100,0 | 100,0
Z-087FX EN 10270-1 1 10 50 38,21 139,51 89,51 0,391 91,9 | 100,0 | 90,1 | 85,5
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
RZ-036A-01X 10 42 0,012 1.4310 4,351 401 359 33,4 | 78,0 | 19,0 | 3,3
RZ-054AX 8,6 46,4 0,051 1.4310 9,861 228,56 182,16 44,9 | 80,6 | 39,4 | 14,8
RZ-063E-22X 10 49,1 0,054 1.4310 11,53 252 202,9 48,2 | 89,4 | 39,6 | 15,6
RZ-063E-11X 10 40,4 0,071 1.4310 11,53 193,28 152,88 50,3 | 83,6 | 46,6 | 20,7
RZ-069X 10,8 47,5 0,09 1.4310 15,67 210,51 163,01 55,6 | 89,2 | 51,3 | 26,3
RZ-072BX 8,8 55,5 0,13 1.4310 19,09 192,8 137,3 61,9 | 86,0 | 61,7 | 38,1
RZ-072AX 8,8 49,9 0,15 1.4310 19,09 169,32 119,42 66,5 | 89,3 | 66,5 | 43,8
RZ-072X 8,8 44,3 0,176 1.4310 19,09 145,84 101,54 70,0 | 85,5 | 72,9 | 51,5
RZ-081JX 10 50 0,192 1.4310 23,6 164,72 114,72 76,0 | 96,7 | 75,1 | 56,3
RZ-072F-02X 8 50 0,197 1.4310 20,91 149,01 99,01 73,8 | 86,7 | 76,8 | 57,8
RZ-087X 11 55,4 0,22 1.4310 28,97 176,03 120,63 80,4 | 93,7 | 81,7 | 65,8
RZ-081H-01X 10 43 0,24 1.4310 23,6 134,7 91,7 82,4 | 92,0 | 84,6 | 70,5
RZ-087GX 10 60 0,262 1.4310 31,73 171,21 111,21 87,2 | 94,4 | 89,1 | 78,1
RZ-081K-01X 8,5 48,5 0,321 1.4310 27,55 127,44 78,94 91,7 | 90,7 | 88,8 | 95,6
RZ-087FX 10 50 0,336 1.4310 31,73 136,9 86,9 100,0 | 100,0 | 100,0 | 100,0
RZ-089X 9,4 53 0,371 1.4310 33,65 136,19 83,19 93,8 | 96,1 | 95,0 | 90,3
RZ-093X 9 52,2 0,43 1.4310 35,06 126,54 74,34 86,9 | 95,3 | 88,0 | 77,4
RZ-094AX 8 50 0,658 1.4310 39,1 104,35 54,35 72,0 | 93,3 | 71,8 | 50,8
RZ-109GX 10 59,5 0,868 1.4310 59,56 122,94 63,44 63,3 | 88,0 | 63,1 | 38,9
RZ-108X 11,2 46,5 0,876 1.4310 53,56 103,08 56,58 62,7 | 87,4 | 62,2 | 38,6
RZ-109FX 10 47 1,192 1.4310 59,56 93,18 46,18 57,6 | 91,3 | 53,2 | 28,3
RZ-111X 9,2 43,3 1,718 1.4310 64,34 77,61 34,31 50,0 | 86,2 | 44,4 | 19,5
RZ-115OX 10 47,9 2,135 1.4310 81,51 82,38 34,48 47,9 | 89,1 | 39,3 | 15,4
RZ-129X 9,6 51,8 4,525 1.4310 121,7 76,6 24,8 39,9 | 85,0 | 27,3 | 7,4
RZ-115W-21X 8 51,5 5,812 1.4310 119,8 70,12 18,62 37,0 | 81,3 | 24,0 | 5,7
RZ-130SX 9 55,4 9,943 1.4310 175,9 70,81 15,41 33,2 | 78,6 | 17,9 | 3,2
RZ-147E-03X 10 57,6 12,019 1.4310 212 73,29 15,69 32,7 | 78,9 | 16,5 | 2,7
RZ-147E-02X 10 41,6 18,538 1.4310 212 51,77 10,17 30,9 | 77,7 | 13,3 | 1,8
RZ-147RX 11 48 19,097 1.4310 251,8 59,88 11,88 30,8 | 77,5 | 13,1 | 1,7
Liczba podobnych metalowych sprężyn: 28

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-087FX

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-087FX
