Sprężyna przedłużająca RZ-093GX Stal nierdzewna Ø 1 x 8 x 21 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-093GX

Ilość Cena jednostkowa [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Sprężyna przedłużająca Kupić

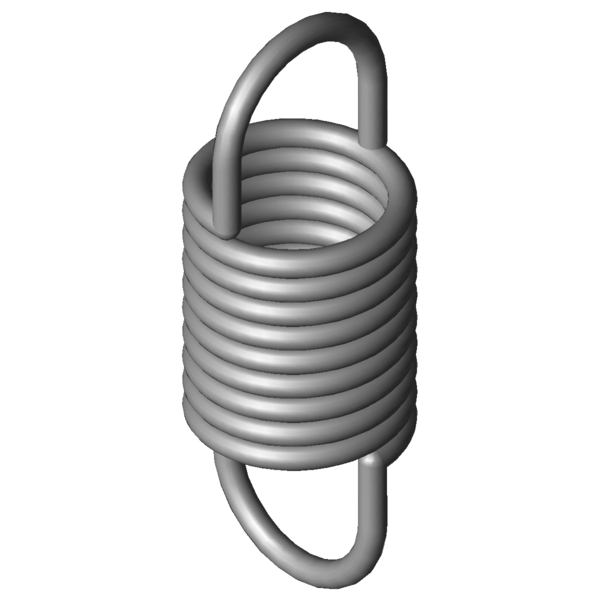

Obraz produktu Sprężyna przedłużająca RZ-093GX
Obraz produktu Sprężyna przedłużająca RZ-093GX
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-093GX

Symbole Wartość Jednostka Opis
Materialu 1.4310 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 270 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 1 mm Srednica drutu
D mm Średnia średnica zwoju
De 8 mm Zewnętrzna średnica zwoju
Dh 9,8 mm Minimalna średnica tulei
L0 21 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 10,75 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 35,09 mm Maksymalna długość przy obciążeniu statycznym
sn 14,09 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 39,1 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 5,13 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 2,616 N/mm Sztywnosc sprezyny
F0 3,371 N Wewnętrzna siła napięcia wstępnego
Fntol 3,25 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 0,6 mm (+/-) Tolerancja długości swobodnej
Detol 0,25 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 17 stopień Tolerancja pozycji oczek
Gew 1,5706 g Waga artykułu
PG ZH - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-093GX Stal nierdzewna Ø 1 x 8 x 21 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-093GX Stal nierdzewna Ø 1 x 8 x 21 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-093GX Stal nierdzewna Ø 1 x 8 x 21 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-093GX Stal nierdzewna Ø 1 x 8 x 21 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-093GX

Formularz zapytania Sprężyna przedłużająca RZ-093GX Stal nierdzewna Ø 1 x 8 x 21 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-093GX

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-093GX Stal nierdzewna Ø 1 x 8 x 21 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
RZ-093GX 1.4310 1 8 21 39,1 35,09 14,09 2,616 100,0 | 100,0 | 100,0 | 100,0
Z-093GX EN 10270-1 1 8 21 47,15 35,09 14,09 3,046 91,5 | 100,0 | 91,5 | 82,9
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
RZ-057E-01X 6,3 21 0,383 1.4310 13,3 53,28 32,28 44,8 | 80,6 | 38,8 | 14,8
RZ-066MX 7,5 21,7 0,424 1.4310 15,22 54,86 33,16 48,0 | 86,8 | 40,7 | 16,5
RZ-072FX 8 26,5 0,512 1.4310 20,91 64,58 38,08 50,5 | 86,4 | 45,2 | 19,8
RZ-066FX 8 18,3 0,554 1.4310 14,3 42,41 24,11 51,5 | 85,7 | 47,5 | 21,4
RZ-070X 8,8 21,9 0,596 1.4310 19,09 51,91 30,01 53,2 | 88,9 | 47,9 | 22,9
RZ-066LX 7,5 17,5 0,686 1.4310 15,22 38,03 20,53 54,3 | 82,4 | 53,8 | 26,7
RZ-072GX 7,8 22,5 0,708 1.4310 21,42 50,61 28,11 56,7 | 90,3 | 52,5 | 27,5
RZ-072EAX 8 20 0,893 1.4310 20,91 41,8 21,8 61,8 | 91,7 | 59,1 | 34,6
RZ-081KAX 8,5 23,5 1,025 1.4310 27,55 48,2 24,7 65,0 | 91,2 | 63,8 | 40,2
RZ-069CX 8,8 18 1,037 1.4310 19,09 35,25 17,25 63,6 | 85,5 | 65,3 | 39,9
RZ-072F-10X 7,8 18 1,194 1.4310 21,42 34,67 16,67 67,9 | 87,7 | 69,7 | 46,3
RZ-073X 7,1 19,2 1,22 1.4310 23,41 36,88 17,68 68,1 | 86,7 | 69,8 | 47,7
RZ-091X 9 24 1,454 1.4310 35,06 45,97 21,97 75,5 | 92,1 | 76,9 | 57,5
RZ-081MX 6,3 22,5 2,314 1.4310 36,42 36,79 14,29 91,7 | 87,4 | 95,9 | 91,8
RZ-093GX 8 21 2,616 1.4310 39,1 35,09 14,09 100,0 | 100,0 | 100,0 | 100,0
RZ-095X 7,3 21,4 2,978 1.4310 42,6 34,46 13,06 91,3 | 96,5 | 92,2 | 85,1
RZ-100LX 7,5 20,6 5,01 1.4310 54,28 30,54 9,94 72,1 | 94,3 | 71,3 | 50,8
RZ-113X 7,5 24,3 7,446 1.4310 77,33 33,79 9,49 59,9 | 86,7 | 59,0 | 34,1
RZ-115W-19X 8 23 18,427 1.4310 119,8 28,92 5,92 45,7 | 86,0 | 37,3 | 13,7
RZ-115RX 7 22,1 19,631 1.4310 111,3 27,05 4,95 44,0 | 84,7 | 35,1 | 12,3
RZ-130E-01X 8 23,6 25 1.4310 142,2 28,72 5,12 41,9 | 83,8 | 31,9 | 10,0
Liczba podobnych metalowych sprężyn: 20

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-093GX

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-093GX
