Sprężyna przedłużająca RZ-095I Stal nierdzewna Ø 1 x 7,3 x 21,4 mm / 180°

Ceny progresywne - Sprężyna przedłużająca RZ-095I

Ilość Cena jednostkowa [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR

Sprężyna przedłużająca Kupić

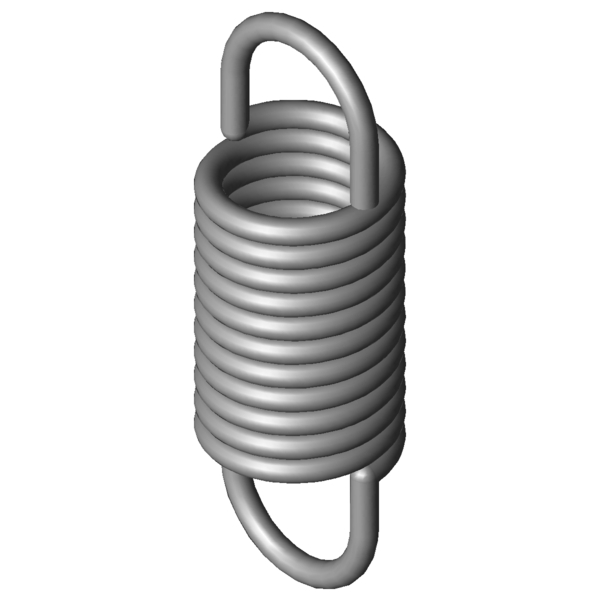

Obraz produktu Sprężyna przedłużająca RZ-095I
Obraz produktu Sprężyna przedłużająca RZ-095I
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-095I

Symbole Wartość Jednostka Opis
Materialu 1.4310 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 180 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 1 mm Srednica drutu
D mm Średnia średnica zwoju
De 7,3 mm Zewnętrzna średnica zwoju
Dh 9 mm Minimalna średnica tulei
L0 21,4 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 12,5 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 34,18 mm Maksymalna długość przy obciążeniu statycznym
sn 12,78 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 42,6 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 4,45 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 3,043 N/mm Sztywnosc sprezyny
F0 3,711 N Wewnętrzna siła napięcia wstępnego
Fntol 4,36 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 0,6 mm (+/-) Tolerancja długości swobodnej
Detol 0,2 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 19 stopień Tolerancja pozycji oczek
Gew 1,6286 g Waga artykułu
PG ZG - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-095I Stal nierdzewna Ø 1 x 7,3 x 21,4 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-095I Stal nierdzewna Ø 1 x 7,3 x 21,4 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-095I Stal nierdzewna Ø 1 x 7,3 x 21,4 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-095I Stal nierdzewna Ø 1 x 7,3 x 21,4 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-095I

Formularz zapytania Sprężyna przedłużająca RZ-095I Stal nierdzewna Ø 1 x 7,3 x 21,4 mm / 180°

Formularz zapytania Sprężyna przedłużająca RZ-095I

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-095I Stal nierdzewna Ø 1 x 7,3 x 21,4 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
RZ-095I 1.4310 1 7,3 21,4 42,6 34,18 12,78 3,043 100,0 | 100,0 | 100,0 | 100,0
Z-095I EN 10270-1 1 7,3 21,4 51,3 34,57 13,17 3,543 91,9 | 100,0 | 90,0 | 85,6
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
RZ-057E-01I 6,3 21 0,388 1.4310 13,3 52,87 31,87 38,3 | 83,5 | 25,1 | 6,3
RZ-066MI 7,5 21,7 0,431 1.4310 15,22 54,33 32,63 46,7 | 88,7 | 37,4 | 14,0
RZ-055I 6,9 17,2 0,486 1.4310 12,19 40,67 23,47 38,5 | 79,5 | 28,3 | 7,8
RZ-057LI 6 19,8 0,508 1.4310 13,93 45 25,2 41,4 | 87,0 | 28,9 | 8,3
RZ-066FI 8 18,3 0,568 1.4310 14,3 41,79 23,49 48,2 | 82,3 | 44,0 | 18,3
RZ-070I 8,8 21,9 0,609 1.4310 19,09 51,28 29,38 50,2 | 86,9 | 44,2 | 19,5
RZ-066LI 7,5 17,5 0,703 1.4310 15,22 37,5 20 51,9 | 83,0 | 49,8 | 22,8
RZ-072GI 7,8 22,5 0,721 1.4310 21,42 50,13 27,63 53,7 | 89,6 | 48,3 | 23,3
RZ-072EAI 8 20 0,914 1.4310 20,91 41,3 21,3 57,4 | 88,2 | 54,5 | 29,5
RZ-072F-10I 7,8 18 1,229 1.4310 21,42 34,2 16,2 63,4 | 85,9 | 64,6 | 39,7
RZ-073I 7,1 19,2 1,246 1.4310 23,41 36,5 17,3 51,1 | 87,8 | 45,1 | 20,4
RZ-075E-01I 6,4 18,7 1,633 1.4310 25,8 33,07 14,37 56,4 | 90,0 | 52,0 | 27,0
RZ-081MI 6,3 22,5 2,352 1.4310 36,42 36,57 14,07 64,2 | 90,5 | 63,0 | 39,0
RZ-093GI 8 21 2,685 1.4310 39,1 34,73 13,73 91,4 | 96,5 | 92,4 | 85,4
RZ-095I 7,3 21,4 3,043 1.4310 42,6 34,18 12,78 100,0 | 100,0 | 100,0 | 100,0
RZ-100LI 7,5 20,6 5,144 1.4310 54,28 30,29 9,69 77,2 | 94,8 | 77,2 | 59,5
RZ-113I 7,5 24,3 7,606 1.4310 77,33 33,59 9,29 64,1 | 88,5 | 63,9 | 40,0
RZ-115W-19I 8 23 18,976 1.4310 119,8 28,75 5,75 46,6 | 83,7 | 40,3 | 16,0
RZ-115RI 7 22,1 20,148 1.4310 111,3 26,93 4,83 46,9 | 88,1 | 38,0 | 14,5
RZ-130E-01I 8 23,6 25,735 1.4310 142,2 28,58 4,98 42,5 | 81,5 | 34,5 | 11,7
Liczba podobnych metalowych sprężyn: 19

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-095I

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-095I
