Sprężyna przedłużająca RZ-100E-13I Stal nierdzewna Ø 1,1 x 14 x 65,3 mm / 180°

Ceny progresywne - Sprężyna przedłużająca RZ-100E-13I

Ilość Cena jednostkowa [EUR]
1 6,5600 EUR
2 4,1300 EUR
3 2,9300 EUR
7 2,5000 EUR
17 1,2300 EUR
37 0,9300 EUR
75 0,7600 EUR
125 0,7108 EUR
175 0,6967 EUR
250 0,6533 EUR
350 0,6276 EUR
450 0,5960 EUR

Sprężyna przedłużająca Kupić

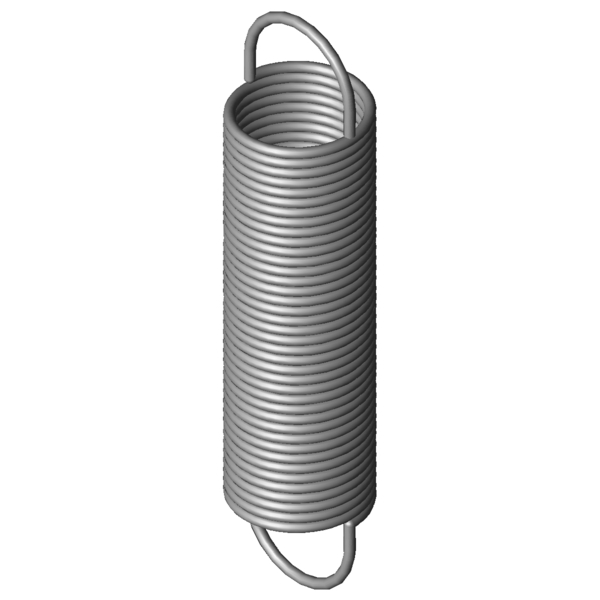

Obraz produktu Sprężyna przedłużająca RZ-100E-13I
Obraz produktu Sprężyna przedłużająca RZ-100E-13I
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-100E-13I

Symbole Wartość Jednostka Opis
Materialu 1.4310 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 180 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 1,1 mm Srednica drutu
D mm Średnia średnica zwoju
De 14 mm Zewnętrzna średnica zwoju
Dh 16,2 mm Minimalna średnica tulei
L0 65,3 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 44,55 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 248,35 mm Maksymalna długość przy obciążeniu statycznym
sn 183,05 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 29,34 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 10,37 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 0,151 N/mm Sztywnosc sprezyny
F0 1,7 N Wewnętrzna siła napięcia wstępnego
Fntol 1,92 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 1,8 mm (+/-) Tolerancja długości swobodnej
Detol 0,35 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 43 stopień Tolerancja pozycji oczek
Gew 12,562 g Waga artykułu
PG ZK - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-100E-13I Stal nierdzewna Ø 1,1 x 14 x 65,3 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-100E-13I Stal nierdzewna Ø 1,1 x 14 x 65,3 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-100E-13I Stal nierdzewna Ø 1,1 x 14 x 65,3 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-100E-13I Stal nierdzewna Ø 1,1 x 14 x 65,3 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-100E-13I

Formularz zapytania Sprężyna przedłużająca RZ-100E-13I Stal nierdzewna Ø 1,1 x 14 x 65,3 mm / 180°

Formularz zapytania Sprężyna przedłużająca RZ-100E-13I

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-100E-13I Stal nierdzewna Ø 1,1 x 14 x 65,3 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
RZ-100E-13I 1.4310 1,1 14 65,3 29,34 248,35 183,05 0,151 100,0 | 100,0 | 100,0 | 100,0
Z-100E-13I EN 10270-1 1,1 14 65,3 34,48 248,14 182,84 0,176 92,5 | 100,0 | 92,5 | 85,0
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
RZ-081E-06I 12,5 72,8 0,062 1.4310 19,8 378,6 305,8 63,7 | 86,9 | 63,7 | 40,4
RZ-084AI 13,5 73,4 0,084 1.4310 23,77 340,44 267,04 74,1 | 92,1 | 74,8 | 55,5
RZ-084I 13,5 59,4 0,113 1.4310 23,77 256,56 197,16 85,0 | 92,8 | 86,9 | 75,2
RZ-100E-13I 14 65,3 0,151 1.4310 29,34 248,35 183,05 100,0 | 100,0 | 100,0 | 100,0
RZ-087AI 11 62,4 0,188 1.4310 28,97 203,52 141,12 84,8 | 88,3 | 87,9 | 78,1
RZ-106AI 13,7 80 0,228 1.4310 44,22 260,17 180,17 79,0 | 89,2 | 82,4 | 65,3
RZ-100E-12I 14 49 0,244 1.4310 29,34 162,28 113,28 78,2 | 91,7 | 80,9 | 61,9
RZ-100JI 12 60,8 0,25 1.4310 34,95 190,73 129,93 76,7 | 92,9 | 77,5 | 59,6
RZ-106I 13,7 65,2 0,303 1.4310 44,22 200,79 135,59 71,5 | 95,2 | 70,2 | 49,1
RZ-106FI 12,7 71,3 0,335 1.4310 47,55 202,22 130,92 66,9 | 90,1 | 66,6 | 44,1
RZ-115KI 15 76,9 0,338 1.4310 55,72 228,74 151,84 65,7 | 85,6 | 67,8 | 43,7
RZ-105I 13,7 50,5 0,452 1.4310 44,22 141,51 91,01 59,6 | 87,7 | 58,0 | 33,0
RZ-115V-22I 15 71,5 0,537 1.4310 67,55 187,61 116,11 55,7 | 86,0 | 53,4 | 27,6
RZ-115JI 15 55,9 0,545 1.4310 55,72 150,08 94,18 55,0 | 85,8 | 52,1 | 27,1
RZ-120I 17,6 64,6 0,571 1.4310 69,37 177,26 112,66 53,5 | 82,4 | 51,9 | 26,0
RZ-109I 11,2 61,2 0,594 1.4310 53,56 144,64 83,44 54,1 | 87,2 | 50,2 | 25,0
RZ-121HI 15,5 75,5 0,637 1.4310 78,31 189,25 113,75 51,6 | 81,9 | 49,8 | 23,3
RZ-115V-21I 15 62,5 0,655 1.4310 67,55 157,81 95,31 52,6 | 87,5 | 47,8 | 22,6
RZ-121GI 15,5 66 0,776 1.4310 78,31 159,38 93,38 49,8 | 86,0 | 44,2 | 19,1
Liczba podobnych metalowych sprężyn: 18

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-100E-13I

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-100E-13I
