Sprężyna przedłużająca RZ-116X Stal nierdzewna Ø 1,6 x 21,6 x 50,2 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-116X

Ilość	Cena jednostkowa [EUR]
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6356 EUR
175	0,6220 EUR
250	0,6172 EUR
350	0,5899 EUR
450	0,5461 EUR

Sprężyna przedłużająca Kupić

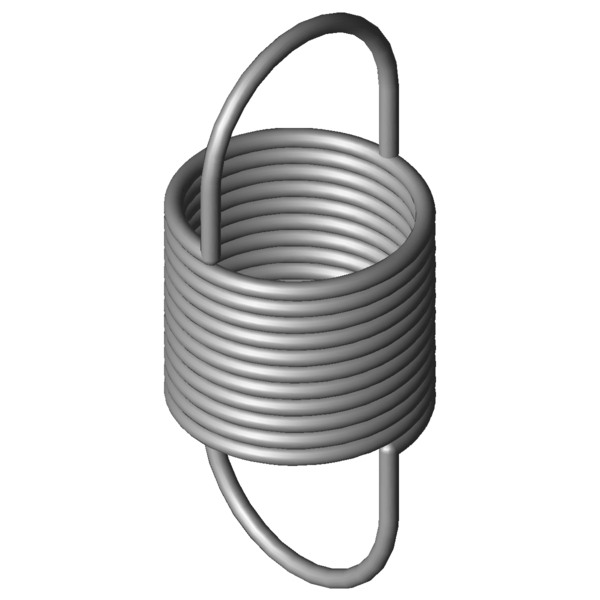

Obraz produktu Sprężyna przedłużająca RZ-116X

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-116X

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	1,6	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	21,6	mm	Zewnętrzna średnica zwoju
Dh	24,5	mm	Minimalna średnica tulei
L0	50,2	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	20,4	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	138,26	mm	Maksymalna długość przy obciążeniu statycznym
sn	88,06	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	56,93	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	14,9	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,61	N/mm	Sztywnosc sprezyny
F0	3,211	N	Wewnętrzna siła napięcia wstępnego
Fntol	4,65	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	1,3	mm	(+/-) Tolerancja długości swobodnej
Detol	0,45	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	26	stopień	Tolerancja pozycji oczek
Gew	13,4853	g	Waga artykułu
PG	ZJ	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-116X Stal nierdzewna Ø 1,6 x 21,6 x 50,2 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-116X Stal nierdzewna Ø 1,6 x 21,6 x 50,2 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-116X Stal nierdzewna Ø 1,6 x 21,6 x 50,2 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-116X Stal nierdzewna Ø 1,6 x 21,6 x 50,2 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-116X

Formularz zapytania Sprężyna przedłużająca RZ-116X Stal nierdzewna Ø 1,6 x 21,6 x 50,2 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-116X

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-116X Stal nierdzewna Ø 1,6 x 21,6 x 50,2 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-116X	1.4310	1,6	21,6	50,2	56,93	138,26	88,06	0,61	100,0 \| 100,0 \| 100,0 \| 100,0
Z-116X	EN 10270-1	1,6	21,6	50,2	67,4	139,48	89,28	0,71	92,4 \| 100,0 \| 91,5 \| 85,6

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-115F-12X	20	65,3	0,211	1.4310	44,2	265,25	199,95	60,2 \| 85,7 \| 60,8 \| 34,2
RZ-102X	17,2	56,1	0,213	1.4310	35,5	212,32	156,22	59,0 \| 82,4 \| 59,4 \| 35,2
RZ-100E-12X	14	49	0,241	1.4310	29,34	163,69	114,69	60,3 \| 77,1 \| 64,2 \| 39,6
RZ-115F-11X	20	53	0,332	1.4310	44,2	180,2	127,2	72,9 \| 91,6 \| 73,4 \| 53,7
RZ-105X	13,7	50,5	0,447	1.4310	44,22	142,44	91,94	80,5 \| 80,3 \| 86,7 \| 74,4
RZ-115V-10X	20	48,9	0,509	1.4310	51,22	143,27	94,37	90,1 \| 94,6 \| 91,6 \| 84,0
RZ-130E-11X	24	64,2	0,533	1.4310	73,5	195,1	130,9	81,6 \| 85,7 \| 72,4 \| 86,9
RZ-115F-10X	20	44	0,536	1.4310	44,2	122,8	78,8	86,5 \| 89,2 \| 83,6 \| 86,8
RZ-116X	21,6	50,2	0,61	1.4310	56,93	138,26	88,06	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-130E-10X	24	53,5	0,861	1.4310	73,5	134,5	81	82,3 \| 90,9 \| 84,7 \| 71,2
RZ-130GX	20	56,8	0,967	1.4310	84,95	138,92	82,12	77,5 \| 90,0 \| 80,1 \| 62,5
RZ-119X	17,6	43,8	1,191	1.4310	69,37	97,83	54,03	70,5 \| 89,6 \| 71,7 \| 50,4
RZ-134X	22	54,8	1,489	1.4310	103,4	119,4	64,6	64,8 \| 89,9 \| 64,2 \| 40,4
RZ-130FX	20	46	1,563	1.4310	84,95	96,84	50,84	64,0 \| 91,0 \| 62,4 \| 38,7
RZ-147FX	24	55,6	2,029	1.4310	123,7	112,72	57,12	56,5 \| 84,3 \| 55,4 \| 29,9
RZ-130K-20X	16	45	2,516	1.4310	105	83,6	38,6	52,3 \| 84,2 \| 49,0 \| 23,8
RZ-136E-10X	18,6	49	2,605	1.4310	121,3	92,3	43,3	53,0 \| 87,9 \| 48,1 \| 23,1
RZ-139X	18	48,4	2,909	1.4310	125,1	88,18	39,78	50,8 \| 86,6 \| 45,3 \| 20,6
RZ-141FX	16	53	3,239	1.4310	139,7	92,56	39,56	48,0 \| 82,9 \| 42,8 \| 18,3
RZ-147K-20X	20	51,5	3,381	1.4310	147,2	91,6	40,1	49,1 \| 87,6 \| 42,1 \| 17,6
RZ-154X	22,5	60,5	3,636	1.4310	186,1	107,84	47,34	46,5 \| 81,0 \| 42,2 \| 16,4
RZ-156FX	20	63,5	4,323	1.4310	207,8	107,87	44,37	43,7 \| 78,5 \| 38,9 \| 13,8
RZ-157AX	18,5	62	5,657	1.4310	223,4	98,31	36,31	40,2 \| 76,9 \| 33,4 \| 10,5
RZ-147MX	15	54,4	6,206	1.4310	192,2	82,7	28,3	39,5 \| 78,2 \| 30,9 \| 9,5

Liczba podobnych metalowych sprężyn: 23

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-116X

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-116X
