Sprężyna przedłużająca RZ-124FI Stal nierdzewna Ø 1,6 x 12,7 x 68 mm / 180°

Ceny progresywne - Sprężyna przedłużająca RZ-124FI

Ilość	Cena jednostkowa [EUR]
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6356 EUR
175	0,6220 EUR
250	0,6172 EUR
350	0,5899 EUR
450	0,5461 EUR

Sprężyna przedłużająca Kupić

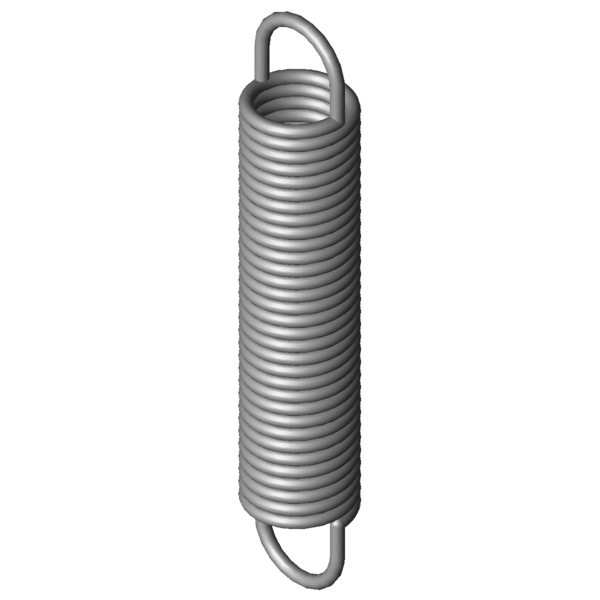

Obraz produktu Sprężyna przedłużająca RZ-124FI

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-124FI

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	180	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	1,6	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	12,7	mm	Zewnętrzna średnica zwoju
Dh	15,4	mm	Minimalna średnica tulei
L0	68	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	52,8	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	135	mm	Maksymalna długość przy obciążeniu statycznym
sn	67	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	94,45	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	8	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	1,31	N/mm	Sztywnosc sprezyny
F0	6,661	N	Wewnętrzna siła napięcia wstępnego
Fntol	6,54	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	1,5	mm	(+/-) Tolerancja długości swobodnej
Detol	0,3	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	32	stopień	Tolerancja pozycji oczek
Gew	18,7109	g	Waga artykułu
PG	ZJ	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-124FI Stal nierdzewna Ø 1,6 x 12,7 x 68 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-124FI Stal nierdzewna Ø 1,6 x 12,7 x 68 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-124FI Stal nierdzewna Ø 1,6 x 12,7 x 68 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-124FI Stal nierdzewna Ø 1,6 x 12,7 x 68 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-124FI

Formularz zapytania Sprężyna przedłużająca RZ-124FI Stal nierdzewna Ø 1,6 x 12,7 x 68 mm / 180°

Formularz zapytania Sprężyna przedłużająca RZ-124FI

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-124FI Stal nierdzewna Ø 1,6 x 12,7 x 68 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-124FI	1.4310	1,6	12,7	68	94,45	135	67	1,31	100,0 \| 100,0 \| 100,0 \| 100,0
Z-124FI	EN 10270-1	1,6	12,7	68	111,8	134,77	66,77	1,55	92,1 \| 100,0 \| 92,1 \| 84,2

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-087AI	11	62,4	0,188	1.4310	28,97	203,52	141,12	44,6 \| 80,3 \| 39,1 \| 14,6
RZ-106AI	13,7	80	0,228	1.4310	44,22	260,17	180,17	58,9 \| 90,6 \| 55,4 \| 30,6
RZ-100JI	12	60,8	0,25	1.4310	34,95	190,73	129,93	49,2 \| 84,2 \| 44,3 \| 19,1
RZ-106I	13,7	65,2	0,303	1.4310	44,22	200,79	135,59	63,5 \| 84,6 \| 65,2 \| 40,6
RZ-106FI	12,7	71,3	0,335	1.4310	47,55	202,22	130,92	66,2 \| 84,7 \| 68,5 \| 45,3
RZ-109AI	11,2	74	0,466	1.4310	53,56	180,3	106,3	60,6 \| 86,1 \| 59,9 \| 35,7
RZ-115V-22I	15	71,5	0,537	1.4310	67,55	187,61	116,11	83,1 \| 91,3 \| 85,4 \| 72,5
RZ-115E-12I	11,3	75,5	0,549	1.4310	59,25	175	99,5	64,7 \| 86,8 \| 65,0 \| 42,2
RZ-109I	11,2	61,2	0,594	1.4310	53,56	144,64	83,44	66,5 \| 85,4 \| 68,5 \| 45,5
RZ-115E-11I	11,3	59	0,769	1.4310	59,25	130,1	71,1	74,4 \| 85,7 \| 78,5 \| 59,1
RZ-121GI	15,5	66	0,776	1.4310	78,31	159,38	93,38	76,6 \| 93,0 \| 77,3 \| 59,5
RZ-115V-33I	12	77	0,945	1.4310	83,35	159,11	82,11	85,6 \| 90,5 \| 87,1 \| 79,0
RZ-115V-32I	12	66,5	1,142	1.4310	83,35	134,42	67,92	91,9 \| 95,3 \| 93,4 \| 87,1
RZ-123I	14,1	59	1,198	1.4310	85,63	125,2	66,2	92,9 \| 92,3 \| 94,7 \| 91,8
RZ-124FI	12,7	68	1,31	1.4310	94,45	135	67	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115PI	10	68,9	1,338	1.4310	81,51	123,93	55,03	89,2 \| 88,3 \| 84,2 \| 95,2
RZ-115V-31I	12	57,5	1,391	1.4310	83,35	113,26	55,76	90,3 \| 90,9 \| 85,7 \| 94,3
RZ-127I	11,6	79	1,452	1.4310	102,6	144,28	65,28	71,9 \| 92,5 \| 72,3 \| 51,0
RZ-124F-02I	12,7	52	1,95	1.4310	94,45	97	45	81,0 \| 92,2 \| 83,6 \| 67,2
RZ-130NI	12	60,2	3,533	1.4310	137	95,88	35,68	62,8 \| 90,6 \| 61,1 \| 36,7
RZ-146AI	12	66,8	5,49	1.4310	181,5	97	30,2	54,3 \| 90,9 \| 48,6 \| 23,5
RZ-146I	12	54,8	7,179	1.4310	181,5	77,89	23,09	48,7 \| 85,0 \| 43,3 \| 17,9
RZ-147SI	11	67,8	12,277	1.4310	251,8	86,28	18,48	43,1 \| 86,3 \| 32,5 \| 10,3
RZ-162RI	14	61	24,698	1.4310	386,7	75,17	14,17	35,7 \| 79,2 \| 22,8 \| 5,2

Liczba podobnych metalowych sprężyn: 23

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-124FI

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-124FI
