Sprężyna przedłużająca RZ-159DI Stal nierdzewna Ø 2,5 x 18,5 x 199 mm / 180°

Ceny progresywne - Sprężyna przedłużająca RZ-159DI

Ilość	Cena jednostkowa [EUR]
1	7,5200 EUR
2	4,7400 EUR
3	3,7800 EUR
7	3,2200 EUR
17	1,9500 EUR
37	1,5600 EUR
75	1,4700 EUR
125	1,4700 EUR
175	1,4700 EUR
250	1,4700 EUR
350	1,4700 EUR
450	1,4700 EUR

Sprężyna przedłużająca Kupić

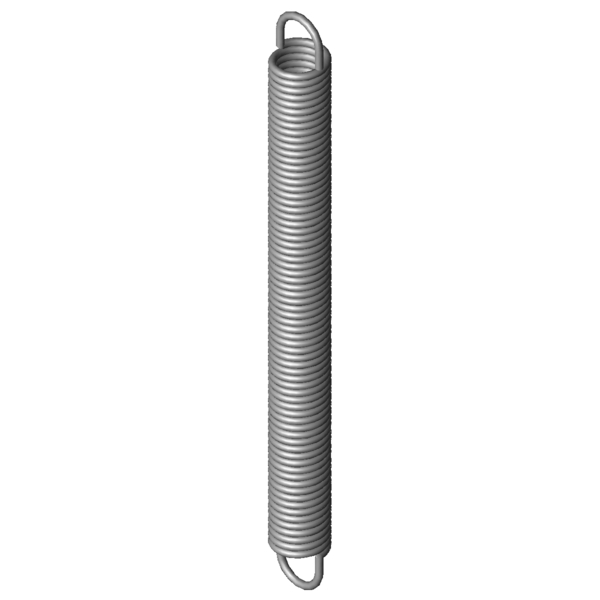

Obraz produktu Sprężyna przedłużająca RZ-159DI

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-159DI

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	180	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	2,5	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	18,5	mm	Zewnętrzna średnica zwoju
Dh	22,6	mm	Minimalna średnica tulei
L0	199	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	176,25	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	370,08	mm	Maksymalna długość przy obciążeniu statycznym
sn	171,08	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	223,4	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	11,37	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	1,201	N/mm	Sztywnosc sprezyny
F0	18	N	Wewnętrzna siła napięcia wstępnego
Fntol	14,47	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	2,5	mm	(+/-) Tolerancja długości swobodnej
Detol	0,3	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	46	stopień	Tolerancja pozycji oczek
Gew	139,0091	g	Waga artykułu
PG	#ZQ	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-159DI Stal nierdzewna Ø 2,5 x 18,5 x 199 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-159DI Stal nierdzewna Ø 2,5 x 18,5 x 199 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-159DI Stal nierdzewna Ø 2,5 x 18,5 x 199 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-159DI Stal nierdzewna Ø 2,5 x 18,5 x 199 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-159DI

Formularz zapytania Sprężyna przedłużająca RZ-159DI Stal nierdzewna Ø 2,5 x 18,5 x 199 mm / 180°

Formularz zapytania Sprężyna przedłużająca RZ-159DI

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-159DI Stal nierdzewna Ø 2,5 x 18,5 x 199 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-159DI	1.4310	2,5	18,5	199	223,4	370,08	171,08	1,201	100,0 \| 100,0 \| 100,0 \| 100,0
Z-159DI	EN 10270-1	2,5	18,5	199	268,6	375,01	176,01	1,398	91,9 \| 100,0 \| 90,2 \| 85,6

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-130K-02I	20	170	0,194	1.4310	84,95	579,3	409,3	46,4 \| 83,3 \| 39,9 \| 15,9
RZ-136EI	22	186	0,226	1.4310	103,4	612,49	426,49	49,2 \| 85,9 \| 43,2 \| 18,6
RZ-141EI	18	180	0,441	1.4310	125,1	442,2	262,2	62,1 \| 89,2 \| 60,6 \| 36,5
RZ-138AI	18,6	160	0,46	1.4310	121,3	405,08	245,08	62,2 \| 86,6 \| 62,1 \| 37,9
RZ-141DI	18	164	0,492	1.4310	125,1	399,3	235,3	63,9 \| 86,6 \| 64,4 \| 40,7
RZ-138I	18,6	147	0,506	1.4310	121,3	369,96	222,96	63,9 \| 84,4 \| 65,5 \| 41,7
RZ-141KI	16	189	0,611	1.4310	139,7	398,76	209,76	70,1 \| 87,2 \| 72,0 \| 51,0
RZ-156DI	22,5	205	0,615	1.4310	186,1	485,02	280,02	72,1 \| 93,1 \| 72,2 \| 50,9
RZ-156NI	20	211	0,868	1.4310	207,8	432,11	221,11	84,3 \| 95,6 \| 85,2 \| 72,0
RZ-156MI	20	203,5	0,905	1.4310	207,8	415,59	212,09	86,2 \| 96,8 \| 86,8 \| 75,0
RZ-156LI	20	191	0,974	1.4310	207,8	388,05	197,05	88,9 \| 96,2 \| 89,9 \| 80,8
RZ-159EI	18,5	219	1,077	1.4310	223,4	409,77	190,77	93,8 \| 97,0 \| 94,8 \| 89,7
RZ-156KI	20	163,5	1,17	1.4310	207,8	327,45	163,95	94,3 \| 91,6 \| 94,4 \| 97,1
RZ-159DI	18,5	199	1,201	1.4310	223,4	370,08	171,08	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-159CI	18,5	179	1,357	1.4310	223,4	330,38	151,38	93,1 \| 96,6 \| 94,2 \| 88,5
RZ-159BI	18,5	159	1,56	1.4310	223,4	290,69	131,69	86,3 \| 93,3 \| 88,5 \| 77,0
RZ-162P-01I	20	202	1,691	1.4310	282,9	356,32	154,32	83,1 \| 93,4 \| 84,6 \| 71,2
RZ-162PI	20	194	1,776	1.4310	282,9	340,91	146,91	81,1 \| 93,1 \| 82,4 \| 67,8
RZ-162O-02I	20	171	2,052	1.4310	282,9	298,16	127,16	74,9 \| 89,2 \| 76,6 \| 58,7
RZ-174BI	23,2	202	2,144	1.4310	356,7	357,07	155,07	73,0 \| 85,5 \| 76,6 \| 56,8
RZ-162EI	15	213	2,258	1.4310	269,8	322,13	109,13	72,5 \| 91,5 \| 73,3 \| 52,8
RZ-162DI	15	193	2,518	1.4310	269,8	290,87	97,87	70,0 \| 92,7 \| 70,0 \| 47,4
RZ-162U-46I	18	231,5	3,022	1.4310	373,9	343,67	112,17	63,6 \| 88,9 \| 62,7 \| 39,2
RZ-162U-45I	18	207,5	3,415	1.4310	373,9	306,76	99,26	61,9 \| 92,2 \| 58,9 \| 34,7
RZ-177CI	19,2	221	3,642	1.4310	422,9	327,13	106,13	59,5 \| 88,2 \| 57,4 \| 32,8
RZ-162U-44I	18	183,5	3,925	1.4310	373,9	269,85	86,35	58,7 \| 90,9 \| 55,1 \| 30,2
RZ-177BI	19,2	196	4,187	1.4310	422,9	288,33	92,33	57,6 \| 91,0 \| 53,4 \| 28,5
RZ-162U-43I	18	162,5	4,516	1.4310	373,9	237,55	75,05	55,1 \| 87,4 \| 51,8 \| 26,2
RZ-177AI	19,2	174	4,817	1.4310	422,9	254,25	80,25	54,0 \| 87,3 \| 49,9 \| 24,8

Liczba podobnych metalowych sprężyn: 28

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-159DI

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-159DI
