Sprężyna przedłużająca RZ-160I Stal nierdzewna Ø 2,5 x 15 x 48,5 mm / 180°

Name: RZ-160I - Sprezyny rozciagane
SKU: RZ-160I
Availability: InStock

Ceny progresywne - Sprężyna przedłużająca RZ-160I

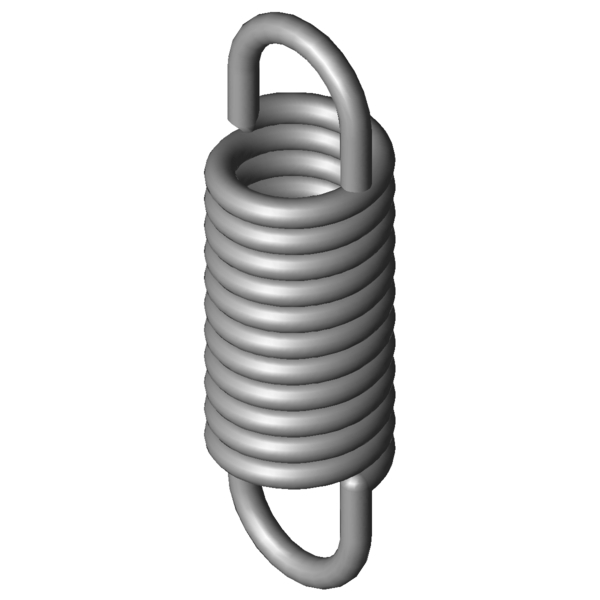

Obraz produktu Sprężyna przedłużająca RZ-160I

Ilość:Ilość: Dodaj do koszyka

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	180	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	2,5	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	15	mm	Zewnętrzna średnica zwoju
Dh	19,1	mm	Minimalna średnica tulei
L0	48,5	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	31,25	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	64,69	mm	Maksymalna długość przy obciążeniu statycznym
sn	16,19	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	269,8	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	8,62	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	15,217	N/mm	Sztywnosc sprezyny
F0	23,5	N	Wewnętrzna siła napięcia wstępnego
Fntol	32,51	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	1,1	mm	(+/-) Tolerancja długości swobodnej
Detol	0,3	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	18	stopień	Tolerancja pozycji oczek
Gew	20,1959	g	Waga artykułu
PG	#ZJ	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-160I	1.4310	2,5	15	48,5	269,8	64,69	16,19	15,217	100,0 \| 100,0 \| 100,0 \| 100,0
Z-160I	EN 10270-1	2,5	15	48,5	324,5	65,16	16,66	17,717	91,9 \| 100,0 \| 90,2 \| 85,6

Liczba podobnych metalowych sprężyn: 2

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-115GI	15	34,9	1,407	1.4310	55,72	71,42	36,52	39,2 \| 76,0 \| 32,5 \| 9,2
RZ-121FI	15,5	43,5	1,582	1.4310	78,31	89,34	45,84	42,0 \| 83,5 \| 32,2 \| 10,3
RZ-124F-02I	12,7	52	1,95	1.4310	94,45	97	45	42,9 \| 80,6 \| 35,5 \| 12,6
RZ-122I	14,1	38,2	2,553	1.4310	85,63	69,27	31,07	45,8 \| 78,9 \| 41,9 \| 16,5
RZ-130K-20I	16	45	2,566	1.4310	105	82,8	37,8	47,9 \| 86,2 \| 40,9 \| 16,7
RZ-136E-10I	18,6	49	2,661	1.4310	121,3	91,4	42,4	48,4 \| 86,5 \| 41,6 \| 17,2
RZ-139I	18	48,4	2,972	1.4310	125,1	87,33	38,93	50,3 \| 87,7 \| 44,0 \| 19,3
RZ-141FI	16	53	3,292	1.4310	139,7	91,94	38,94	52,2 \| 88,4 \| 46,7 \| 21,5
RZ-143I	14,5	58,8	3,676	1.4310	153	96,82	38,02	53,4 \| 86,4 \| 49,6 \| 24,1
RZ-141E-10I	16	41	5,371	1.4310	139,7	64,8	23,8	60,4 \| 86,1 \| 59,9 \| 35,2
RZ-130MI	12	44	5,584	1.4310	137	66,57	22,57	59,5 \| 80,9 \| 61,3 \| 36,4
RZ-142I	14,5	42,8	6,233	1.4310	153	65,22	22,42	64,6 \| 88,3 \| 64,5 \| 41,0
RZ-147MI	15	54,4	6,306	1.4310	192,2	82,25	27,85	66,2 \| 92,4 \| 64,7 \| 41,4
RZ-147LI	15	41,2	10,288	1.4310	192,2	58,27	17,07	80,5 \| 91,0 \| 83,0 \| 67,6
RZ-160I	15	48,5	15,217	1.4310	269,8	64,69	16,19	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-147RI	11	48	19,405	1.4310	251,8	59,69	11,69	82,3 \| 86,8 \| 82,8 \| 77,4
RZ-162QI	14	44,2	40,296	1.4310	386,7	52,89	8,69	63,5 \| 91,3 \| 61,7 \| 37,4

Liczba podobnych metalowych sprężyn: 16

QR-Code - Sprezyny rozciagane - RZ-160I | https://www.federnshop.com/pl/produkty/sprezyny_rozciagane/rz-160i.html
