Sprężyna przedłużająca RZ-161I Stal nierdzewna Ø 2,5 x 15 x 81 mm / 180°

Ceny progresywne - Sprężyna przedłużająca RZ-161I

Ilość Cena jednostkowa [EUR]
1 6,7100 EUR
2 4,2300 EUR
3 3,0800 EUR
7 2,6300 EUR
17 1,3800 EUR
37 1,0500 EUR
75 0,8600 EUR
125 0,8600 EUR
175 0,8600 EUR
250 0,8600 EUR
350 0,8600 EUR
450 0,8600 EUR

Sprężyna przedłużająca Kupić

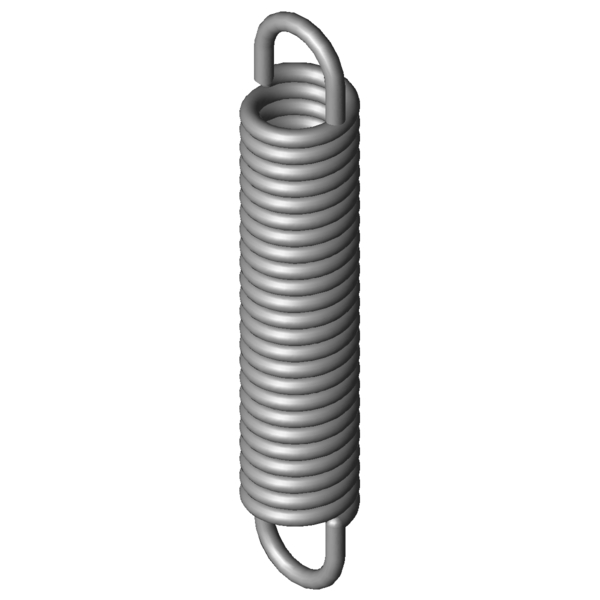

Obraz produktu Sprężyna przedłużająca RZ-161I
Obraz produktu Sprężyna przedłużająca RZ-161I
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-161I

Symbole Wartość Jednostka Opis
Materialu 1.4310 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 180 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 2,5 mm Srednica drutu
D mm Średnia średnica zwoju
De 15 mm Zewnętrzna średnica zwoju
Dh 19,1 mm Minimalna średnica tulei
L0 81 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 63,75 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 115,5 mm Maksymalna długość przy obciążeniu statycznym
sn 34,5 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 269,8 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 8,62 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 7,143 N/mm Sztywnosc sprezyny
F0 23,5 N Wewnętrzna siła napięcia wstępnego
Fntol 26,51 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 1,5 mm (+/-) Tolerancja długości swobodnej
Detol 0,3 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 26 stopień Tolerancja pozycji oczek
Gew 40,0108 g Waga artykułu
PG #ZL - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-161I Stal nierdzewna Ø 2,5 x 15 x 81 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-161I Stal nierdzewna Ø 2,5 x 15 x 81 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-161I Stal nierdzewna Ø 2,5 x 15 x 81 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-161I Stal nierdzewna Ø 2,5 x 15 x 81 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-161I

Formularz zapytania Sprężyna przedłużająca RZ-161I Stal nierdzewna Ø 2,5 x 15 x 81 mm / 180°

Formularz zapytania Sprężyna przedłużająca RZ-161I

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-161I Stal nierdzewna Ø 2,5 x 15 x 81 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
RZ-161I 1.4310 2,5 15 81 269,8 115,5 34,5 7,143 100,0 | 100,0 | 100,0 | 100,0
Z-161I EN 10270-1 2,5 15 81 324,5 116,49 35,49 8,316 91,9 | 100,0 | 90,2 | 85,5
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
RZ-121JI 15,5 86,5 0,527 1.4310 78,31 224,02 137,52 39,7 | 84,8 | 27,1 | 7,3
RZ-115V-22I 15 71,5 0,537 1.4310 67,55 187,61 116,11 39,2 | 82,8 | 27,4 | 7,4
RZ-124AI 14,1 94,2 0,631 1.4310 85,63 219,85 125,65 39,9 | 81,3 | 29,6 | 8,7
RZ-121HI 15,5 75,5 0,637 1.4310 78,31 189,25 113,75 41,0 | 84,7 | 29,7 | 8,8
RZ-115V-21I 15 62,5 0,655 1.4310 67,55 157,81 95,31 39,6 | 79,1 | 30,6 | 9,1
RZ-124I 14,1 83 0,743 1.4310 85,63 189,73 106,73 42,5 | 85,2 | 32,0 | 10,3
RZ-121GI 15,5 66 0,776 1.4310 78,31 159,38 93,38 41,5 | 80,8 | 33,0 | 10,7
RZ-115V-34I 12 86 0,823 1.4310 83,35 180,28 94,28 41,0 | 78,1 | 33,7 | 11,3
RZ-130K-03I 16 84,6 0,93 1.4310 105 189,06 104,46 45,3 | 87,2 | 36,0 | 12,9
RZ-115V-33I 12 77 0,945 1.4310 83,35 159,11 82,11 42,6 | 78,4 | 36,5 | 13,0
RZ-127I 11,6 79 1,452 1.4310 102,6 144,28 65,28 48,4 | 79,6 | 45,4 | 20,1
RZ-141GI 16 87 1,57 1.4310 139,7 168,64 81,64 52,6 | 89,0 | 47,0 | 21,9
RZ-144I 14,5 98,8 1,815 1.4310 153 175,82 77,02 54,1 | 86,2 | 50,8 | 25,4
RZ-147NI 15 74,2 3,989 1.4310 192,2 118,22 44,02 74,6 | 93,2 | 74,8 | 55,8
RZ-161I 15 81 7,143 1.4310 269,8 115,5 34,5 100,0 | 100,0 | 100,0 | 100,0
RZ-162U-39I 18 86 10,244 1.4310 373,9 119,07 33,07 80,0 | 87,0 | 84,0 | 69,2
RZ-162SI 14 86,2 15,625 1.4310 386,7 108,6 22,4 68,3 | 92,2 | 67,3 | 45,3
RZ-177RI 18 78,5 31,754 1.4310 617,1 96,13 17,63 51,0 | 83,2 | 47,4 | 22,3
Liczba podobnych metalowych sprężyn: 17

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-161I

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-161I
