Sprężyna przedłużająca RZ-162BX Stal nierdzewna Ø 2,5 x 15 x 153 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-162BX

Ilość	Cena jednostkowa [EUR]
1	7,0400 EUR
2	4,4400 EUR
3	3,4600 EUR
7	2,9500 EUR
17	1,5300 EUR
37	1,2300 EUR
75	1,0500 EUR
125	1,0500 EUR
175	1,0500 EUR
250	1,0500 EUR
350	1,0500 EUR
450	1,0500 EUR

Sprężyna przedłużająca Kupić

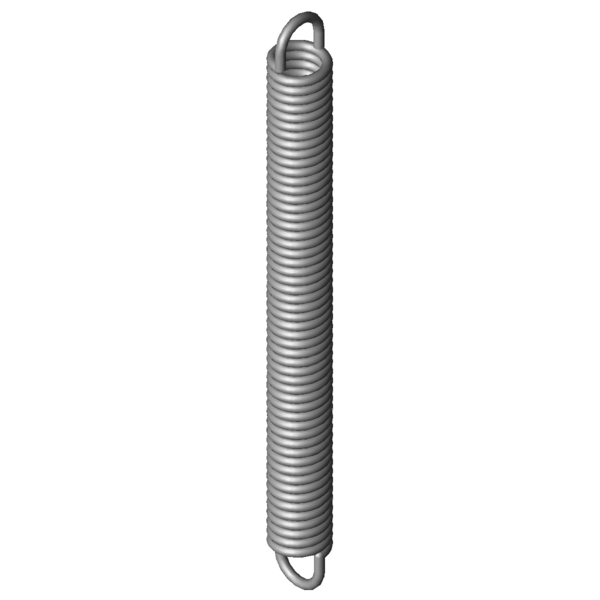

Obraz produktu Sprężyna przedłużająca RZ-162BX

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-162BX

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	2,5	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	15	mm	Zewnętrzna średnica zwoju
Dh	19,1	mm	Minimalna średnica tulei
L0	153	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	136,88	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	228,69	mm	Maksymalna długość przy obciążeniu statycznym
sn	75,69	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	269,8	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	8,06	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	3,256	N/mm	Sztywnosc sprezyny
F0	23,5	N	Wewnętrzna siła napięcia wstępnego
Fntol	23,06	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	2	mm	(+/-) Tolerancja długości swobodnej
Detol	0,3	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	39	stopień	Tolerancja pozycji oczek
Gew	84,5974	g	Waga artykułu
PG	#ZN	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-162BX Stal nierdzewna Ø 2,5 x 15 x 153 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-162BX Stal nierdzewna Ø 2,5 x 15 x 153 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-162BX Stal nierdzewna Ø 2,5 x 15 x 153 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162BX Stal nierdzewna Ø 2,5 x 15 x 153 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162BX

Formularz zapytania Sprężyna przedłużająca RZ-162BX Stal nierdzewna Ø 2,5 x 15 x 153 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-162BX

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-162BX Stal nierdzewna Ø 2,5 x 15 x 153 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-162BX	1.4310	2,5	15	153	269,8	228,69	75,69	3,256	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162BX	EN 10270-1	2,5	15	153	324,5	230,84	77,84	3,791	91,9 \| 100,0 \| 90,2 \| 85,5

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-130K-05X	16	134	0,52	1.4310	105	320,97	186,97	46,6 \| 84,4 \| 39,7 \| 15,8
RZ-141CX	18	148	0,554	1.4310	125,1	357,06	209,06	48,3 \| 86,7 \| 41,3 \| 16,8
RZ-124JX	12,7	139	0,554	1.4310	94,45	297,59	158,59	46,0 \| 79,8 \| 41,4 \| 16,7
RZ-141JX	16	155	0,764	1.4310	139,7	322,68	167,68	54,2 \| 90,8 \| 48,5 \| 23,4
RZ-144EX	14,5	174	0,922	1.4310	153	325,31	151,31	56,6 \| 88,2 \| 53,4 \| 28,4
RZ-141HX	16	121	1,026	1.4310	139,7	245,97	124,97	57,3 \| 84,3 \| 56,2 \| 31,4
RZ-144DX	14,5	158	1,028	1.4310	153	294,01	136,01	59,6 \| 91,2 \| 56,2 \| 31,6
RZ-144CX	14,5	142	1,161	1.4310	153	262,41	120,41	61,8 \| 89,8 \| 59,8 \| 35,6
RZ-144BX	14,5	126	1,334	1.4310	153	230,81	104,81	63,9 \| 86,3 \| 64,5 \| 41,0
RZ-159BX	18,5	159	1,552	1.4310	223,4	291,31	132,31	69,9 \| 92,4 \| 70,0 \| 47,4
RZ-147PX	15	151	1,636	1.4310	192,2	258,36	107,36	72,2 \| 95,6 \| 70,9 \| 50,2
RZ-147DX	12	154,8	2,007	1.4310	181,5	237,4	82,6	75,8 \| 86,3 \| 79,5 \| 61,6
RZ-162DX	15	193	2,509	1.4310	269,8	291,22	98,22	86,2 \| 93,1 \| 88,5 \| 77,1
RZ-162CX	15	173	2,834	1.4310	269,8	259,95	86,95	92,2 \| 96,1 \| 93,5 \| 87,1
RZ-162BX	15	153	3,256	1.4310	269,8	228,69	75,69	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162AX	15	136	3,743	1.4310	269,8	201,83	65,83	92,3 \| 96,3 \| 93,5 \| 87,0
RZ-162X	15	118	4,402	1.4310	269,8	173,97	55,97	84,4 \| 92,4 \| 87,0 \| 73,9
RZ-162U-43X	18	162,5	4,492	1.4310	373,9	237,95	75,45	81,6 \| 86,9 \| 85,9 \| 71,9
RZ-162U-42X	18	144,5	5,153	1.4310	373,9	210,27	65,77	76,4 \| 87,0 \| 79,5 \| 62,7
RZ-162UX	14	184	6,407	1.4310	386,7	238,64	54,64	70,0 \| 88,6 \| 71,0 \| 50,4
RZ-162TX	14	128	9,631	1.4310	386,7	164,35	36,35	60,4 \| 88,8 \| 58,9 \| 33,5

Liczba podobnych metalowych sprężyn: 20

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-162BX

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-162BX
