Sprężyna przedłużająca RZ-162E-10I Stal nierdzewna Ø 2,8 x 38 x 83,5 mm / 180°

Ceny progresywne - Sprężyna przedłużająca RZ-162E-10I

Ilość	Cena jednostkowa [EUR]
1	7,0400 EUR
2	4,4400 EUR
3	3,4600 EUR
7	2,9500 EUR
17	1,5300 EUR
37	1,2300 EUR
75	1,0500 EUR
125	1,0500 EUR
175	1,0500 EUR
250	1,0500 EUR
350	1,0500 EUR
450	1,0500 EUR

Sprężyna przedłużająca Kupić

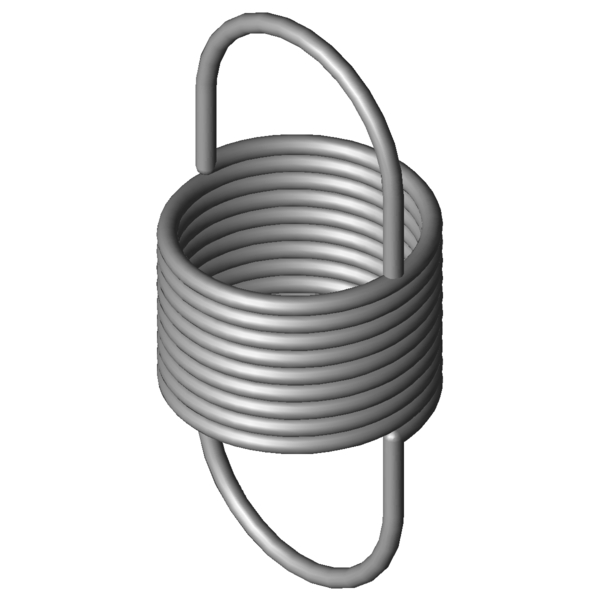

Obraz produktu Sprężyna przedłużająca RZ-162E-10I

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-162E-10I

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	180	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	2,8	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	38	mm	Zewnętrzna średnica zwoju
Dh	42,5	mm	Minimalna średnica tulei
L0	83,5	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	29,4	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	200	mm	Maksymalna długość przy obciążeniu statycznym
sn	116,5	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	158	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	27,05	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	1,298	N/mm	Sztywnosc sprezyny
F0	6,8	N	Wewnętrzna siła napięcia wstępnego
Fntol	10,6	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	1,8	mm	(+/-) Tolerancja długości swobodnej
Detol	0,6	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	24	stopień	Tolerancja pozycji oczek
Gew	60,5717	g	Waga artykułu
PG	#ZN	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-162E-10I Stal nierdzewna Ø 2,8 x 38 x 83,5 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-162E-10I Stal nierdzewna Ø 2,8 x 38 x 83,5 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-162E-10I Stal nierdzewna Ø 2,8 x 38 x 83,5 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162E-10I Stal nierdzewna Ø 2,8 x 38 x 83,5 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162E-10I

Formularz zapytania Sprężyna przedłużająca RZ-162E-10I Stal nierdzewna Ø 2,8 x 38 x 83,5 mm / 180°

Formularz zapytania Sprężyna przedłużająca RZ-162E-10I

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-162E-10I Stal nierdzewna Ø 2,8 x 38 x 83,5 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-162E-10I	1.4310	2,8	38	83,5	158	200	116,5	1,298	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162E-10I	EN 10270-1	2,8	38	83,5	180	197,2	113,7	1,51	92,8 \| 100,0 \| 92,7 \| 85,7

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-117AI	21,6	85	0,214	1.4310	56,93	336,07	251,07	42,9 \| 70,7 \| 41,2 \| 16,7
RZ-130E-12I	24	80,3	0,343	1.4310	73,5	284	203,7	51,0 \| 74,5 \| 51,9 \| 26,6
RZ-147E-22I	30	102	0,389	1.4310	104,3	360,9	258,9	55,0 \| 79,8 \| 55,5 \| 29,7
RZ-149I	34,5	112	0,426	1.4310	123,5	383,64	271,64	59,6 \| 84,9 \| 60,5 \| 33,5
RZ-132I	27	78,8	0,459	1.4310	84,86	251,53	172,73	58,6 \| 79,0 \| 60,6 \| 36,2
RZ-147E-21I	30	82,3	0,616	1.4310	104,3	246,1	163,8	67,0 \| 85,4 \| 68,6 \| 47,0
RZ-162E-11I	38	100,5	0,796	1.4310	158	290,5	190	78,8 \| 94,4 \| 80,7 \| 61,3
RZ-147HI	24	88,6	0,808	1.4310	123,7	232,13	143,53	74,0 \| 78,7 \| 79,7 \| 63,5
RZ-152I	27,5	101	0,893	1.4310	153,7	260,92	159,92	79,1 \| 81,4 \| 85,1 \| 70,9
RZ-148I	34,5	79,7	0,907	1.4310	123,5	207,2	127,5	82,7 \| 91,8 \| 84,8 \| 71,4
RZ-162U-10I	40	101	0,965	1.4310	176,9	274,8	173,8	81,2 \| 90,3 \| 78,2 \| 75,0
RZ-147E-20I	30	67	1,004	1.4310	104,3	167,4	100,4	77,3 \| 79,3 \| 76,1 \| 76,6
RZ-163I	43,2	100	1,247	1.4310	197,7	251,02	151,02	87,1 \| 86,3 \| 78,5 \| 96,5
RZ-162E-10I	38	83,5	1,298	1.4310	158	200	116,5	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-19I	32	108	1,418	1.4310	219,4	251,2	143,2	83,4 \| 85,0 \| 76,7 \| 88,5
RZ-162GI	30	86,6	1,724	1.4310	193,3	190,63	104,03	83,4 \| 91,8 \| 85,5 \| 73,0
RZ-151AI	27,5	71	1,75	1.4310	153,7	152,59	81,59	79,3 \| 82,2 \| 83,7 \| 72,0
RZ-151I	27,5	68,5	1,902	1.4310	153,7	143,56	75,06	76,1 \| 81,2 \| 80,9 \| 66,2
RZ-177GI	40	114	1,966	1.4310	298	257,67	143,67	71,5 \| 82,0 \| 67,1 \| 65,4
RZ-166AI	35,2	90,8	2,24	1.4310	240,9	191,68	100,88	74,5 \| 90,7 \| 76,1 \| 56,8
RZ-162U-18I	32	83,5	2,325	1.4310	219,4	170,8	87,3	73,3 \| 92,5 \| 73,5 \| 54,0
RZ-166I	35,2	87,6	2,435	1.4310	240,9	180,41	92,81	72,2 \| 91,8 \| 72,6 \| 52,3
RZ-162FI	30	69,8	2,813	1.4310	193,3	133,56	63,76	66,8 \| 87,5 \| 68,2 \| 44,7
RZ-177FI	40	92,1	3,208	1.4310	298	180,16	88,06	64,1 \| 87,8 \| 64,3 \| 40,1
RZ-162U-29I	24	94	3,733	1.4310	287,9	165,2	71,2	57,8 \| 81,8 \| 58,0 \| 33,5
RZ-186I	36	104	5,064	1.4310	443,6	186,19	82,19	53,3 \| 81,7 \| 53,1 \| 25,1
RZ-169I	28,2	76,4	5,106	1.4310	297,5	130,99	54,59	53,1 \| 84,4 \| 50,0 \| 24,9
RZ-177K-10I	32	89	5,133	1.4310	368,5	155,3	66,3	53,2 \| 85,3 \| 49,9 \| 24,4
RZ-177MI	25	89,7	9,675	1.4310	463,3	134,56	44,86	42,8 \| 78,9 \| 36,3 \| 13,1

Liczba podobnych metalowych sprężyn: 28

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-162E-10I

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-162E-10I
