Sprężyna przedłużająca RZ-162JX Stal nierdzewna Ø 2,8 x 30 x 154 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-162JX

Ilość	Cena jednostkowa [EUR]
1	7,6800 EUR
2	4,8400 EUR
3	3,9000 EUR
7	3,3200 EUR
17	3,3200 EUR
37	3,3200 EUR
75	3,3200 EUR
125	3,3200 EUR
175	3,3200 EUR
250	3,3200 EUR
350	3,3200 EUR
450	3,3200 EUR

Sprężyna przedłużająca Kupić

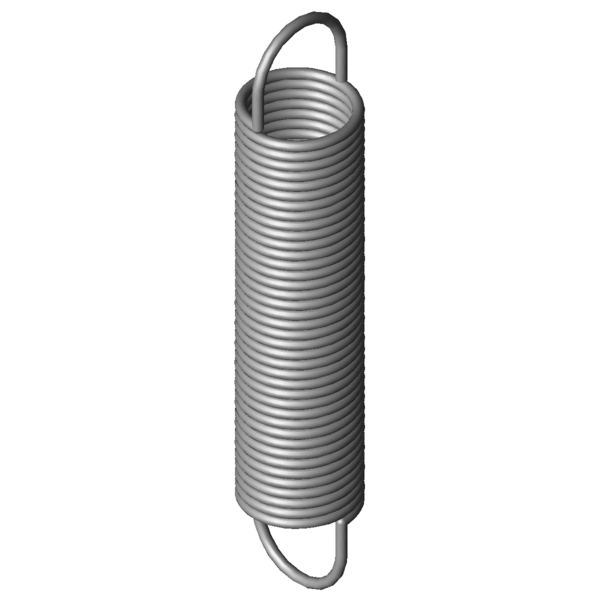

Obraz produktu Sprężyna przedłużająca RZ-162JX

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-162JX

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	2,8	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	30	mm	Zewnętrzna średnica zwoju
Dh	34,7	mm	Minimalna średnica tulei
L0	154	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	114,1	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	420,8	mm	Maksymalna długość przy obciążeniu statycznym
sn	266,8	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	193,3	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	19,95	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,672	N/mm	Sztywnosc sprezyny
F0	14	N	Wewnętrzna siła napięcia wstępnego
Fntol	10,96	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	2,4	mm	(+/-) Tolerancja długości swobodnej
Detol	0,5	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	40	stopień	Tolerancja pozycji oczek
Gew	172,6599	g	Waga artykułu
PG	###ZR	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-162JX Stal nierdzewna Ø 2,8 x 30 x 154 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-162JX Stal nierdzewna Ø 2,8 x 30 x 154 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-162JX Stal nierdzewna Ø 2,8 x 30 x 154 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162JX Stal nierdzewna Ø 2,8 x 30 x 154 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162JX

Formularz zapytania Sprężyna przedłużająca RZ-162JX Stal nierdzewna Ø 2,8 x 30 x 154 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-162JX

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-162JX Stal nierdzewna Ø 2,8 x 30 x 154 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-162JX	1.4310	2,8	30	154	193,3	420,8	266,8	0,672	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162JX	EN 10270-1	2,8	30	154	233,4	429,52	275,52	0,783	91,8 \| 100,0 \| 89,8 \| 85,5

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-130E-14X	24	143,5	0,141	1.4310	73,5	640,3	496,8	48,5 \| 79,2 \| 45,9 \| 20,4
RZ-147E-24X	30	177	0,16	1.4310	104,3	808,3	631,3	53,1 \| 88,5 \| 48,1 \| 22,8
RZ-133AX	27	146	0,167	1.4310	84,86	622,11	476,11	53,3 \| 85,4 \| 50,0 \| 24,6
RZ-147E-23X	30	133	0,24	1.4310	104,3	553	420	60,4 \| 88,3 \| 58,7 \| 34,3
RZ-150X	34,5	149	0,262	1.4310	123,5	589,72	440,72	64,0 \| 91,0 \| 62,2 \| 38,7
RZ-136CX	22	154	0,283	1.4310	103,4	494,3	340,3	63,2 \| 81,6 \| 65,9 \| 41,9
RZ-147KX	24	166	0,331	1.4310	123,7	516,03	350,03	67,6 \| 83,8 \| 70,1 \| 48,8
RZ-153BX	27,5	173	0,407	1.4310	153,7	523,84	350,84	76,1 \| 90,0 \| 77,8 \| 60,5
RZ-153AX	27,5	156	0,468	1.4310	153,7	461,15	305,15	82,1 \| 93,2 \| 83,5 \| 69,5
RZ-153X	27,5	138	0,55	1.4310	153,7	397,46	259,46	86,8 \| 90,2 \| 88,4 \| 81,8
RZ-162U-23X	32	185	0,622	1.4310	219,4	511,59	326,59	89,2 \| 90,1 \| 84,9 \| 92,7
RZ-162JX	30	154	0,672	1.4310	193,3	420,8	266,8	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-22X	32	167	0,713	1.4310	219,4	451,68	284,68	92,7 \| 93,1 \| 90,9 \| 94,0
RZ-162U-21X	32	146	0,861	1.4310	219,4	381,77	235,77	86,7 \| 94,0 \| 88,2 \| 77,9
RZ-156AX	22,5	148	0,914	1.4310	186,1	336,36	188,36	81,2 \| 86,8 \| 83,4 \| 73,3
RZ-162K-02X	25	171	1,008	1.4310	229,9	381,9	210,9	79,7 \| 91,1 \| 81,6 \| 66,5
RZ-162U-20X	32	128	1,047	1.4310	219,4	321,86	193,86	78,2 \| 90,1 \| 80,4 \| 64,0
RZ-162HX	30	112	1,08	1.4310	193,3	278,12	166,12	78,1 \| 90,9 \| 81,1 \| 62,3
RZ-171AX	28,2	188	1,256	1.4310	297,5	409,9	221,9	72,0 \| 87,8 \| 74,1 \| 54,0
RZ-162K-01X	25	143	1,269	1.4310	229,9	310,64	167,64	72,8 \| 92,1 \| 73,5 \| 52,8
RZ-171X	28,2	166	1,477	1.4310	297,5	354,67	188,67	68,4 \| 91,4 \| 67,8 \| 45,9
RZ-177K-02X	32	179	1,7	1.4310	368,5	379,26	200,26	63,0 \| 85,9 \| 63,8 \| 39,4
RZ-162U-32X	24	154	1,878	1.4310	287,9	295,61	141,61	62,3 \| 91,1 \| 60,1 \| 35,6
RZ-177K-01X	32	154	2,086	1.4310	368,5	317,12	163,12	59,8 \| 90,5 \| 56,8 \| 32,1
RZ-170X	28,2	118	2,373	1.4310	297,5	235,48	117,48	56,4 \| 86,0 \| 54,5 \| 28,6
RZ-187X	36	160	2,463	1.4310	443,6	328,94	168,94	54,7 \| 83,2 \| 53,4 \| 27,6
RZ-174X	23,2	158	2,885	1.4310	356,7	273,21	115,21	53,2 \| 87,4 \| 48,7 \| 23,4

Liczba podobnych metalowych sprężyn: 26

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-162JX

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-162JX
