Sprężyna przedłużająca RZ-162K-03X Stal nierdzewna Ø 2,8 x 25 x 199 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-162K-03X

Ilość	Cena jednostkowa [EUR]
1	8,2300 EUR
2	5,1800 EUR
3	4,2100 EUR
7	3,5900 EUR
17	3,5900 EUR
37	3,5900 EUR
75	3,5900 EUR
125	3,5900 EUR
175	3,5900 EUR
250	3,5900 EUR
350	3,5900 EUR
450	3,5900 EUR

Sprężyna przedłużająca Kupić

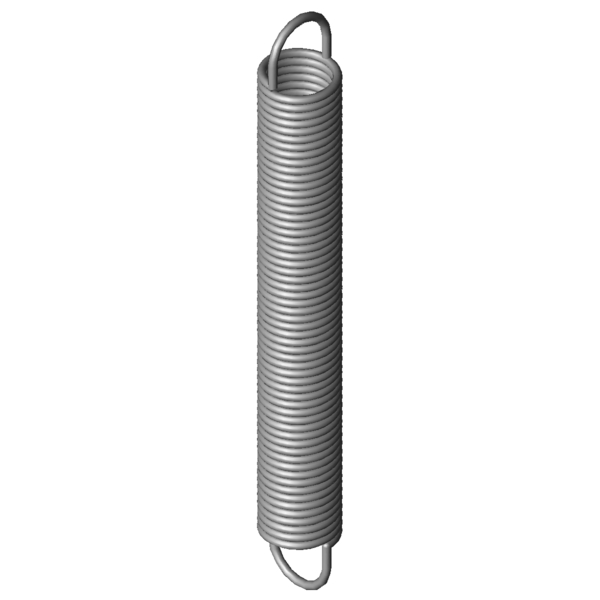

Obraz produktu Sprężyna przedłużająca RZ-162K-03X

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-162K-03X

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	2,8	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	25	mm	Zewnętrzna średnica zwoju
Dh	29,6	mm	Minimalna średnica tulei
L0	199	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	167,3	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	453,16	mm	Maksymalna długość przy obciążeniu statycznym
sn	254,16	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	229,9	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	15,85	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	0,837	N/mm	Sztywnosc sprezyny
F0	17,3	N	Wewnętrzna siła napięcia wstępnego
Fntol	12,99	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	2,5	mm	(+/-) Tolerancja długości swobodnej
Detol	0,35	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	44	stopień	Tolerancja pozycji oczek
Gew	205,4389	g	Waga artykułu
PG	###ZU	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-162K-03X Stal nierdzewna Ø 2,8 x 25 x 199 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-162K-03X Stal nierdzewna Ø 2,8 x 25 x 199 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-162K-03X Stal nierdzewna Ø 2,8 x 25 x 199 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162K-03X Stal nierdzewna Ø 2,8 x 25 x 199 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162K-03X

Formularz zapytania Sprężyna przedłużająca RZ-162K-03X Stal nierdzewna Ø 2,8 x 25 x 199 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-162K-03X

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-162K-03X Stal nierdzewna Ø 2,8 x 25 x 199 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-162K-03X	1.4310	2,8	25	199	229,9	453,16	254,16	0,837	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162K-03X	EN 10270-1	2,8	25	199	277,6	461,73	262,73	0,974	91,8 \| 100,0 \| 89,8 \| 85,6

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-130E-15X	24	178	0,107	1.4310	73,5	832,7	654,7	43,7 \| 83,2 \| 35,4 \| 12,4
RZ-136EX	22	186	0,225	1.4310	103,4	613,86	427,86	54,4 \| 84,3 \| 52,2 \| 26,7
RZ-153DX	27,5	213	0,314	1.4310	153,7	668,28	455,28	63,3 \| 91,2 \| 61,3 \| 37,3
RZ-147KX	24	166	0,331	1.4310	123,7	516,03	350,03	62,8 \| 86,0 \| 63,2 \| 39,1
RZ-153CX	27,5	193	0,354	1.4310	153,7	596,06	403,06	66,5 \| 92,4 \| 65,0 \| 42,2
RZ-153BX	27,5	173	0,407	1.4310	153,7	523,84	350,84	69,0 \| 89,0 \| 69,6 \| 48,4
RZ-156EX	22,5	225	0,549	1.4310	186,1	538,26	313,26	78,7 \| 89,2 \| 81,0 \| 65,7
RZ-156DX	22,5	205	0,613	1.4310	186,1	486,03	281,03	83,7 \| 92,1 \| 85,7 \| 73,2
RZ-156CX	22,5	185	0,692	1.4310	186,1	433,79	248,79	87,6 \| 90,8 \| 89,4 \| 82,7
RZ-162K-04X	25	227	0,715	1.4310	229,9	524,43	297,43	91,4 \| 95,9 \| 92,7 \| 85,5
RZ-162K-03X	25	199	0,837	1.4310	229,9	453,16	254,16	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-156MX	20	203,5	0,901	1.4310	207,8	416,34	212,84	89,6 \| 89,0 \| 87,1 \| 92,6
RZ-156LX	20	191	0,97	1.4310	207,8	388,8	197,8	86,2 \| 88,4 \| 84,1 \| 86,1
RZ-162K-02X	25	171	1,008	1.4310	229,9	381,9	210,9	89,9 \| 95,3 \| 91,5 \| 83,0
RZ-171BX	28,2	210	1,092	1.4310	297,5	465,13	255,13	85,4 \| 90,3 \| 88,4 \| 77,6
RZ-162U-36X	24	241	1,097	1.4310	287,9	483,39	242,39	84,8 \| 90,6 \| 87,6 \| 76,2
RZ-162U-35X	24	217	1,239	1.4310	287,9	431,59	214,59	81,1 \| 93,7 \| 82,1 \| 67,4
RZ-171AX	28,2	188	1,256	1.4310	297,5	409,9	221,9	80,0 \| 90,2 \| 82,3 \| 67,5
RZ-162U-34X	24	193	1,424	1.4310	287,9	379,79	186,79	76,9 \| 95,4 \| 76,7 \| 58,7
RZ-162U-33X	24	172	1,637	1.4310	287,9	334,46	162,46	71,6 \| 91,9 \| 71,9 \| 51,0
RZ-162P-01X	20	202	1,684	1.4310	282,9	356,93	154,93	71,2 \| 92,8 \| 71,1 \| 49,5
RZ-162PX	20	194	1,769	1.4310	282,9	341,53	147,53	69,8 \| 92,5 \| 69,7 \| 47,2
RZ-174CX	23,2	228	1,857	1.4310	356,7	406,98	178,98	67,3 \| 89,2 \| 67,4 \| 45,4
RZ-174BX	23,2	202	2,134	1.4310	356,7	357,79	155,79	65,1 \| 92,9 \| 62,9 \| 39,5
RZ-174AX	23,2	180	2,453	1.4310	356,7	315,5	135,5	61,2 \| 90,3 \| 58,9 \| 34,4
RZ-177PX	25	248	2,51	1.4310	463,3	420,91	172,91	59,5 \| 86,0 \| 58,8 \| 33,8

Liczba podobnych metalowych sprężyn: 25

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-162K-03X

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-162K-03X
