Sprężyna przedłużająca RZ-162K-21X Stal nierdzewna Ø 2,8 x 25 x 104 mm / 270°

Ceny progresywne - Sprężyna przedłużająca RZ-162K-21X

Ilość	Cena jednostkowa [EUR]
1	7,5200 EUR
2	4,7400 EUR
3	3,7800 EUR
7	3,2200 EUR
17	3,2200 EUR
37	3,2200 EUR
75	3,2200 EUR
125	3,2200 EUR
175	3,2200 EUR
250	3,2200 EUR
350	3,2200 EUR
450	3,2200 EUR

Sprężyna przedłużająca Kupić

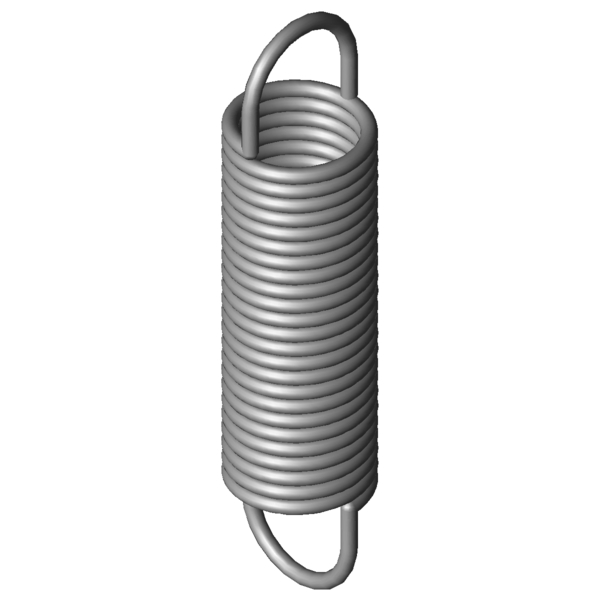

Obraz produktu Sprężyna przedłużająca RZ-162K-21X

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca RZ-162K-21X

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	2,8	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	25	mm	Zewnętrzna średnica zwoju
Dh	29,6	mm	Minimalna średnica tulei
L0	104	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	72,1	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	211,1	mm	Maksymalna długość przy obciążeniu statycznym
sn	107,1	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	229,9	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	15,95	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	1,986	N/mm	Sztywnosc sprezyny
F0	17,3	N	Wewnętrzna siła napięcia wstępnego
Fntol	14,6	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	2	mm	(+/-) Tolerancja długości swobodnej
Detol	0,35	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	28	stopień	Tolerancja pozycji oczek
Gew	89,9856	g	Waga artykułu
PG	###ZQ	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca RZ-162K-21X Stal nierdzewna Ø 2,8 x 25 x 104 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca RZ-162K-21X Stal nierdzewna Ø 2,8 x 25 x 104 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca RZ-162K-21X Stal nierdzewna Ø 2,8 x 25 x 104 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162K-21X Stal nierdzewna Ø 2,8 x 25 x 104 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca RZ-162K-21X

Formularz zapytania Sprężyna przedłużająca RZ-162K-21X Stal nierdzewna Ø 2,8 x 25 x 104 mm / 270°

Formularz zapytania Sprężyna przedłużająca RZ-162K-21X

Podobne sprężyny naciągowe do Sprężyna przedłużająca RZ-162K-21X Stal nierdzewna Ø 2,8 x 25 x 104 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-162K-21X	1.4310	2,8	25	104	229,9	211,1	107,1	1,986	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162K-21X	EN 10270-1	2,8	25	104	277,6	214,7	110,7	2,31	91,8 \| 100,0 \| 89,8 \| 85,6

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-118X	21,6	95	0,18	1.4310	56,93	392,91	297,91	39,2 \| 78,3 \| 30,4 \| 8,9
RZ-130E-13X	24	107,5	0,211	1.4310	73,5	438	330,5	42,7 \| 85,7 \| 32,2 \| 10,4
RZ-133X	27	118	0,225	1.4310	84,86	470,1	352,1	43,0 \| 84,1 \| 33,7 \| 11,2
RZ-130E-12X	24	80,3	0,339	1.4310	73,5	286,1	205,8	45,9 \| 79,2 \| 42,0 \| 16,6
RZ-130JX	20	100	0,383	1.4310	84,95	307,25	207,25	47,9 \| 80,1 \| 44,3 \| 19,1
RZ-147E-22X	30	102	0,385	1.4310	104,3	363,5	261,5	49,5 \| 86,7 \| 43,2 \| 18,6
RZ-136X	22	110	0,44	1.4310	103,4	328,75	218,75	51,2 \| 84,7 \| 47,0 \| 22,0
RZ-147JX	24	122	0,498	1.4310	123,7	354,87	232,87	53,8 \| 86,6 \| 49,9 \| 24,7
RZ-147HX	24	88,6	0,799	1.4310	123,7	233,49	144,89	63,4 \| 86,6 \| 63,9 \| 39,8
RZ-141X	18	104	0,86	1.4310	125,1	238,58	134,58	63,8 \| 81,1 \| 67,0 \| 43,3
RZ-152X	27,5	101	0,884	1.4310	153,7	262,55	161,55	67,8 \| 92,4 \| 66,6 \| 44,3
RZ-147K-02X	20	112	0,938	1.4310	147,2	256,47	144,47	66,8 \| 83,8 \| 69,1 \| 47,5
RZ-162HX	30	112	1,08	1.4310	193,3	278,12	166,12	73,5 \| 92,1 \| 74,3 \| 54,2
RZ-155X	22,5	93	1,726	1.4310	186,1	192,72	99,72	87,8 \| 89,6 \| 87,0 \| 86,9
RZ-162K-21X	25	104	1,986	1.4310	229,9	211,1	107,1	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-170X	28,2	118	2,373	1.4310	297,5	235,48	117,48	85,7 \| 88,1 \| 84,2 \| 84,8
RZ-162U-30X	24	115	2,758	1.4310	287,9	211,43	96,43	83,4 \| 93,3 \| 84,9 \| 71,9
RZ-162N-01X	20	112	3,437	1.4310	282,9	187,92	75,92	74,9 \| 91,0 \| 76,1 \| 57,6
RZ-162U-29X	24	94	3,688	1.4310	287,9	166,1	72,1	73,5 \| 93,2 \| 73,6 \| 53,8
RZ-162NX	20	95,8	4,271	1.4310	282,9	156,91	61,11	68,7 \| 90,7 \| 69,2 \| 46,4
RZ-173X	23,2	110	4,634	1.4310	356,7	181,74	71,74	66,8 \| 91,6 \| 65,7 \| 43,2
RZ-177NX	25	122	6,059	1.4310	463,3	193,62	71,62	59,7 \| 87,7 \| 58,2 \| 33,2
RZ-162U-40X	18	105,5	7,568	1.4310	373,9	150,29	44,79	55,1 \| 88,0 \| 51,7 \| 25,7
RZ-176X	19,2	103	9,051	1.4310	422,9	145,71	42,71	52,2 \| 87,8 \| 47,1 \| 21,7
RZ-177MX	25	89,7	9,521	1.4310	463,3	135,28	45,58	51,7 \| 88,0 \| 46,1 \| 21,1
RZ-194X	29	93,6	10,426	1.4310	542,5	142,27	48,67	48,4 \| 82,1 \| 43,9 \| 19,3
RZ-202AX	24	113,5	13,494	1.4310	643,3	157,1	43,6	46,2 \| 85,9 \| 38,2 \| 14,5
RZ-202X	24	85,6	20,364	1.4310	643,3	114,49	28,89	41,3 \| 82,8 \| 31,4 \| 9,6

Liczba podobnych metalowych sprężyn: 27

Numer taryfy celnej: 73202085; Sprężyna przedłużająca RZ-162K-21X

Kraj pochodzenia: DE, German; Sprężyna przedłużająca RZ-162K-21X
