Sprężyna przedłużająca RZ-162LX Stal nierdzewna Ø 2,8 x 20 x 53,8 mm / 270°

Name: RZ-162LX - Sprezyny rozciagane
SKU: RZ-162LX
Availability: InStock

Ceny progresywne - Sprężyna przedłużająca RZ-162LX

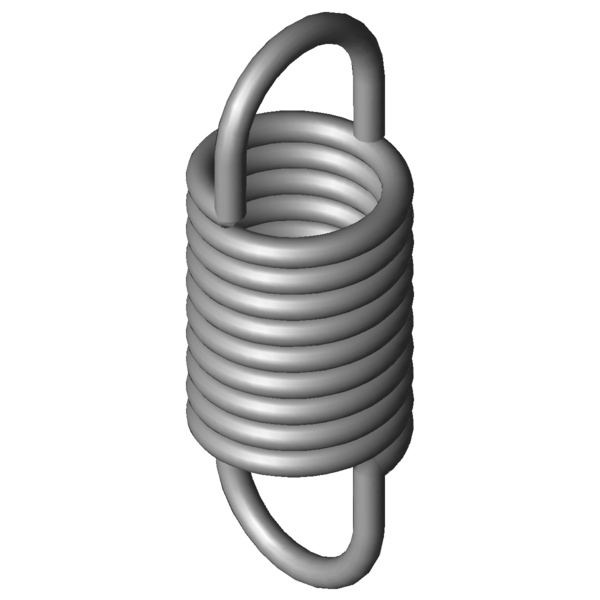

Obraz produktu Sprężyna przedłużająca RZ-162LX

Ilość:Ilość: Dodaj do koszyka

Symbole	Wartość	Jednostka	Opis
Materialu	1.4310	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	2,8	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	20	mm	Zewnętrzna średnica zwoju
Dh	24,6	mm	Minimalna średnica tulei
L0	53,8	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	30,1	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	77,87	mm	Maksymalna długość przy obciążeniu statycznym
sn	24,07	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	282,9	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	11,85	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	10,841	N/mm	Sztywnosc sprezyny
F0	22	N	Wewnętrzna siła napięcia wstępnego
Fntol	28,29	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	1,1	mm	(+/-) Tolerancja długości swobodnej
Detol	0,35	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	17	stopień	Tolerancja pozycji oczek
Gew	30,2552	g	Waga artykułu
PG	###ZM	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-162LX	1.4310	2,8	20	53,8	282,9	77,87	24,07	10,841	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162LX	EN 10270-1	2,8	20	53,8	341,5	78,68	24,88	12,621	91,8 \| 100,0 \| 89,8 \| 85,6

Liczba podobnych metalowych sprężyn: 2

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
RZ-130FX	20	46	1,563	1.4310	84,95	96,84	50,84	45,4 \| 83,3 \| 38,7 \| 14,2
RZ-140X	18	64,4	1,731	1.4310	125,1	131,27	66,87	45,9 \| 81,7 \| 40,1 \| 15,9
RZ-147FX	24	55,6	2,029	1.4310	123,7	112,72	57,12	49,2 \| 86,2 \| 42,9 \| 18,4
RZ-136E-10X	18,6	49	2,605	1.4310	121,3	92,3	43,3	52,7 \| 85,2 \| 49,2 \| 23,8
RZ-139X	18	48,4	2,909	1.4310	125,1	88,18	39,78	54,3 \| 83,8 \| 52,4 \| 26,8
RZ-141FX	16	53	3,239	1.4310	139,7	92,56	39,56	56,2 \| 83,3 \| 55,1 \| 30,0
RZ-147K-20X	20	51,5	3,381	1.4310	147,2	91,6	40,1	59,6 \| 91,4 \| 56,0 \| 31,2
RZ-154X	22,5	60,5	3,636	1.4310	186,1	107,84	47,34	60,3 \| 89,0 \| 58,3 \| 33,4
RZ-156FX	20	63,5	4,323	1.4310	207,8	107,87	44,37	65,0 \| 91,3 \| 63,9 \| 39,8
RZ-157AX	18,5	62	5,657	1.4310	223,4	98,31	36,31	71,5 \| 89,5 \| 72,6 \| 52,3
RZ-147MX	15	54,4	6,206	1.4310	192,2	82,7	28,3	72,8 \| 84,2 \| 76,5 \| 57,8
RZ-156E-10X	20	51	6,54	1.4310	207,8	80,3	29,3	77,6 \| 94,7 \| 77,8 \| 60,3
RZ-162MX	20	70,6	6,711	1.4310	282,9	109,49	38,89	78,3 \| 92,1 \| 80,9 \| 61,9
RZ-157X	18,5	54,1	7,101	1.4310	223,4	83,02	28,92	80,2 \| 93,7 \| 81,1 \| 65,7
RZ-162LX	20	53,8	10,841	1.4310	282,9	77,87	24,07	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-38X	18	60,5	16,471	1.4310	373,9	81,08	20,58	78,7 \| 90,8 \| 80,6 \| 64,7
RZ-175X	19,2	62	19,064	1.4310	422,9	82,28	20,28	74,0 \| 90,1 \| 75,6 \| 56,4
RZ-177QX	18	56,9	50,481	1.4310	617,1	67,99	11,09	51,5 \| 87,4 \| 46,0 \| 21,1

Liczba podobnych metalowych sprężyn: 17
