Sprężyna przedłużająca Z-162K-01X Stal sprężynowa Ø 2,8 x 25 x 143 mm / 270°

Ceny progresywne - Sprężyna przedłużająca Z-162K-01X

Ilość Cena jednostkowa [EUR]
1 7,1700 EUR
2 4,5200 EUR
3 3,5600 EUR
7 3,0400 EUR
17 3,0400 EUR
37 3,0400 EUR
75 3,0400 EUR
125 3,0400 EUR
175 3,0400 EUR
250 3,0400 EUR
350 3,0400 EUR
450 3,0400 EUR

Sprężyna przedłużająca Kupić

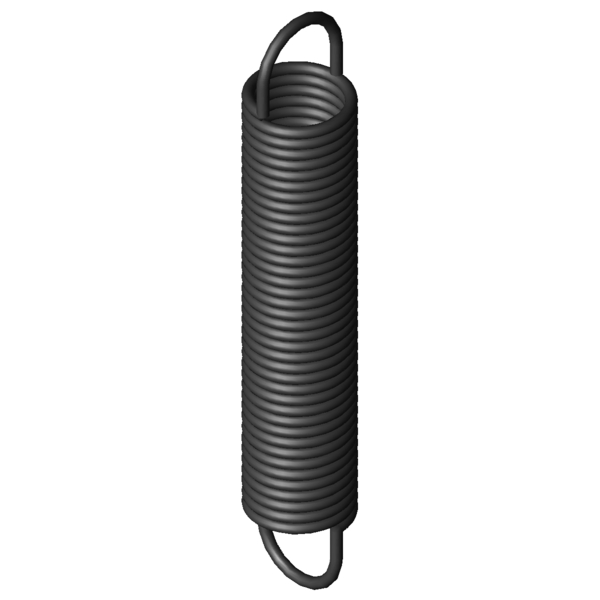

Obraz produktu Sprężyna przedłużająca Z-162K-01X
Obraz produktu Sprężyna przedłużająca Z-162K-01X
Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca Z-162K-01X

Symbole Wartość Jednostka Opis
Materialu EN 10270-1 - Rodzaj materialu
Oefo 1/1 deutsche - Kształt oczek
F1 N Siła sprężyny z napięciem wstępnym
L1 mm Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1 mm Rozciągnięcie sprężyny z napięciem wstępnym
F2 N Siła sprężyny obciążonej siłą
L2 mm Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2 mm Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek 270 ° Pozycja oczek (kąt przekręcenia oczek względem siebie)
d 2,8 mm Srednica drutu
D mm Średnia średnica zwoju
De 25 mm Zewnętrzna średnica zwoju
Dh 29,6 mm Minimalna średnica tulei
L0 143 mm Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk 111,3 mm Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln 316,29 mm Maksymalna długość przy obciążeniu statycznym
sn 173,29 mm Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn 277,6 N Maksymalna siła przy obciążeniu statycznym
n Stück Anzahl der federnden Windungen
nt szt. Ilość zwojów
Lh 15,85 mm Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R 1,477 N/mm Sztywnosc sprezyny
F0 21,66 N Wewnętrzna siła napięcia wstępnego
Fntol 14,2 N (+/-) Tolerancja przy maksymalnej sile statycznej
L0tol 2 mm (+/-) Tolerancja długości swobodnej
Detol 0,35 mm (+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol 36 stopień Tolerancja pozycji oczek
Gew 137,6 g Waga artykułu
PG ###ZO - Grupa cenowa tego artykulu
Rysunek techniczny Sprężyna przedłużająca
Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca Z-162K-01X Stal sprężynowa Ø 2,8 x 25 x 143 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca Z-162K-01X Stal sprężynowa Ø 2,8 x 25 x 143 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca Z-162K-01X Stal sprężynowa Ø 2,8 x 25 x 143 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca Z-162K-01X Stal sprężynowa Ø 2,8 x 25 x 143 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca Z-162K-01X

Formularz zapytania Sprężyna przedłużająca Z-162K-01X Stal sprężynowa Ø 2,8 x 25 x 143 mm / 270°

Formularz zapytania Sprężyna przedłużająca Z-162K-01X

Podobne sprężyny naciągowe do Sprężyna przedłużająca Z-162K-01X Stal sprężynowa Ø 2,8 x 25 x 143 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu Materiał d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Podobieństwo in %: Ogólnie | Geometria | Obciążenie | Sztywność
Z-162K-01X EN 10270-1 2,8 25 143 277,6 316,29 173,29 1,477 100,0 | 100,0 | 100,0 | 100,0
RZ-162K-01X 1.4310 2,8 25 143 229,9 310,64 167,64 1,269 91,8 | 100,0 | 89,8 | 85,6
Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet
numer artykułu De (mm) L0 (mm) R (N/mm) Materiał Fn (N) Ln (mm) sn (mm) Podobieństwo in %
Ogólnie | Geometria | Obciążenie | Sztywność
Z-133AX 27 146 0,194 EN 10270-1 101,2 632,1 486,1 45,5 | 87,3 | 36,1 | 13,0
Z-130K-01X 20 145 0,274 EN 10270-1 100,9 488,33 343,33 47,6 | 81,0 | 43,4 | 18,3
Z-130KX 20 136 0,297 EN 10270-1 100,9 452,82 316,82 48,4 | 79,8 | 45,5 | 19,9
Z-136CX 22 154 0,33 EN 10270-1 123,3 500,88 346,88 51,2 | 84,1 | 47,2 | 22,2
Z-136BX 22 138 0,379 EN 10270-1 123,3 439,94 301,94 53,9 | 85,3 | 50,9 | 25,5
Z-147KX 24 166 0,386 EN 10270-1 148 524,62 358,62 54,5 | 86,9 | 50,8 | 25,8
Z-136AX 22 124 0,436 EN 10270-1 123,3 386,62 262,62 55,5 | 82,0 | 55,2 | 29,3
Z-153AX 27,5 156 0,545 EN 10270-1 184,9 470,29 314,29 62,7 | 90,6 | 60,9 | 36,7
Z-147JX 24 122 0,579 EN 10270-1 148 360,58 238,58 62,8 | 86,6 | 63,0 | 38,7
Z-153X 27,5 138 0,641 EN 10270-1 184,9 405,23 267,23 67,1 | 92,2 | 65,7 | 43,2
Z-156BX 22,5 165 0,925 EN 10270-1 223,8 387,73 222,73 76,9 | 88,7 | 79,2 | 62,7
Z-156AX 22,5 148 1,064 EN 10270-1 223,8 341,72 193,72 83,0 | 92,0 | 85,0 | 72,1
Z-162K-02X 25 171 1,174 EN 10270-1 277,6 389,01 218,01 87,9 | 94,5 | 89,7 | 79,5
Z-156X 22,5 130 1,251 EN 10270-1 223,8 294,72 164,72 87,6 | 90,1 | 87,8 | 84,8
Z-162K-01X 25 143 1,477 EN 10270-1 277,6 316,29 173,29 100,0 | 100,0 | 100,0 | 100,0
Z-162U-33X 24 172 1,906 EN 10270-1 348,5 340,46 168,46 85,6 | 90,8 | 88,4 | 77,4
Z-162U-32X 24 154 2,187 EN 10270-1 348,5 300,84 146,84 81,3 | 94,1 | 82,2 | 67,5
Z-162U-31X 24 133 2,64 EN 10270-1 348,5 254,61 121,61 75,0 | 94,1 | 74,9 | 55,9
Z-162O-01X 20 146 2,879 EN 10270-1 341,5 255,1 109,1 72,0 | 92,6 | 72,1 | 51,2
Z-162OX 20 138 3,096 EN 10270-1 341,5 239,4 101,4 69,9 | 92,2 | 69,9 | 47,6
Z-162U-30X 24 115 3,211 EN 10270-1 348,5 214,99 99,99 68,2 | 89,9 | 68,7 | 46,0
Z-174X 23,2 158 3,359 EN 10270-1 430,1 277 119 67,1 | 90,3 | 66,6 | 44,3
Z-177OX 25 176 4,392 EN 10270-1 555,1 294,03 118,03 59,8 | 86,3 | 59,1 | 34,1
Z-195X 29 149 6,015 EN 10270-1 645,8 249,05 100,05 53,1 | 84,1 | 50,4 | 24,8
Z-177NX 25 122 7,054 EN 10270-1 555,1 195,49 73,49 51,7 | 87,7 | 46,2 | 21,2
Z-203X 24 141 11,748 EN 10270-1 765,7 200,33 59,33 45,3 | 88,2 | 35,2 | 12,4
Z-202AX 24 113,5 15,71 EN 10270-1 765,7 157,9 44,4 40,7 | 81,8 | 30,9 | 9,3
Z-231X 25 156 17,424 EN 10270-1 1008 207,44 51,44 40,5 | 84,6 | 28,6 | 8,2
Z-253JX 30 140 19,63 EN 10270-1 1134 192,2 52,2 37,9 | 79,1 | 27,3 | 7,4
Z-230JX 25 124 23,37 EN 10270-1 1008 162,4 38,4 38,0 | 83,0 | 24,8 | 6,1
Liczba podobnych metalowych sprężyn: 29

Numer taryfy celnej: 73202085; Sprężyna przedłużająca Z-162K-01X

Kraj pochodzenia: DE, German; Sprężyna przedłużająca Z-162K-01X
