Sprężyna przedłużająca Z-162U-28I Stal sprężynowa Ø 3 x 24 x 69 mm / 180°

Ceny progresywne - Sprężyna przedłużająca Z-162U-28I

Ilość	Cena jednostkowa [EUR]
1	6,8600 EUR
2	4,3200 EUR
3	3,3700 EUR
7	2,8700 EUR
17	2,8700 EUR
37	2,8700 EUR
75	2,8700 EUR
125	2,8700 EUR
175	2,8700 EUR
250	2,8700 EUR
350	2,8700 EUR
450	2,8700 EUR

Sprężyna przedłużająca Kupić

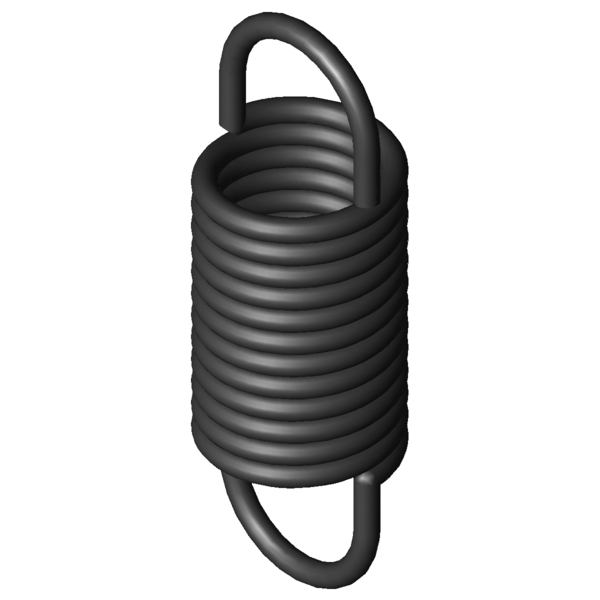

Obraz produktu Sprężyna przedłużająca Z-162U-28I

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca Z-162U-28I

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	180	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	3	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	24	mm	Zewnętrzna średnica zwoju
Dh	28,9	mm	Minimalna średnica tulei
L0	69	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	40,5	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	114,03	mm	Maksymalna długość przy obciążeniu statycznym
sn	45,03	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	348,5	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	14,25	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	7,13	N/mm	Sztywnosc sprezyny
F0	27,5	N	Wewnętrzna siła napięcia wstępnego
Fntol	20,5	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	1,5	mm	(+/-) Tolerancja długości swobodnej
Detol	0,35	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	20	stopień	Tolerancja pozycji oczek
Gew	52,54	g	Waga artykułu
PG	###ZM	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca Z-162U-28I Stal sprężynowa Ø 3 x 24 x 69 mm / 180°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca Z-162U-28I Stal sprężynowa Ø 3 x 24 x 69 mm / 180°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca Z-162U-28I Stal sprężynowa Ø 3 x 24 x 69 mm / 180°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca Z-162U-28I Stal sprężynowa Ø 3 x 24 x 69 mm / 180°

Obliczanie ścieżki siły Sprężyna przedłużająca Z-162U-28I

Formularz zapytania Sprężyna przedłużająca Z-162U-28I Stal sprężynowa Ø 3 x 24 x 69 mm / 180°

Formularz zapytania Sprężyna przedłużająca Z-162U-28I

Podobne sprężyny naciągowe do Sprężyna przedłużająca Z-162U-28I Stal sprężynowa Ø 3 x 24 x 69 mm / 180°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
Z-162U-28I	EN 10270-1	3	24	69	348,5	114,03	45,03	7,13	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-162U-28I	1.4310	3	24	69	287,9	112,4	43,4	6,122	91,7 \| 100,0 \| 89,5 \| 85,7

Liczba podobnych metalowych sprężyn: 2

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
Z-135I	22	70,8	1,045	EN 10270-1	123,3	180,34	109,54	46,0 \| 85,3 \| 38,2 \| 14,5
Z-147E-20I	30	67	1,169	EN 10270-1	118	163,6	96,6	46,5 \| 83,5 \| 40,2 \| 15,8
Z-147GI	24	68,8	1,486	EN 10270-1	148	161,83	93,03	52,3 \| 91,0 \| 45,4 \| 20,6
Z-134I	22	54,8	1,772	EN 10270-1	123,3	119,4	64,6	52,2 \| 79,3 \| 52,5 \| 24,7
Z-137I	18,6	65	1,827	EN 10270-1	144,7	138,29	73,29	52,1 \| 79,5 \| 51,5 \| 25,5
Z-147K-21I	20	75,5	1,968	EN 10270-1	176,1	157,5	82	54,4 \| 82,7 \| 52,7 \| 27,7
Z-151AI	27,5	71	2,037	EN 10270-1	184,9	155,03	84,03	57,0 \| 89,3 \| 53,3 \| 28,4
Z-151I	27,5	68,5	2,215	EN 10270-1	184,9	145,81	77,31	58,8 \| 90,0 \| 55,7 \| 30,9
Z-147FI	24	55,6	2,425	EN 10270-1	148	112,62	57,02	59,6 \| 84,6 \| 60,7 \| 33,5
Z-162FI	30	69,8	3,275	EN 10270-1	233,4	135,65	65,85	68,1 \| 90,7 \| 67,7 \| 45,8
Z-154I	22,5	60,5	4,326	EN 10270-1	223,8	108,15	47,65	76,1 \| 88,3 \| 79,4 \| 60,7
Z-156FI	20	63,5	5,121	EN 10270-1	249,9	108,37	44,87	81,3 \| 86,2 \| 85,7 \| 72,0
Z-162K-20I	25	65	5,45	EN 10270-1	277,6	111,96	46,96	86,2 \| 94,5 \| 87,8 \| 76,4
Z-169I	28,2	76,4	5,945	EN 10270-1	358,7	132,8	56,4	86,8 \| 89,7 \| 88,5 \| 82,2
Z-162U-28I	24	69	7,13	EN 10270-1	348,5	114,03	45,03	100,0 \| 100,0 \| 100,0 \| 100,0
Z-162MI	20	70,6	7,939	EN 10270-1	341,5	110,16	39,56	91,3 \| 91,5 \| 92,9 \| 89,7
Z-172I	23,2	68,4	11,611	EN 10270-1	430,1	102,83	34,43	79,1 \| 96,5 \| 78,7 \| 62,0
Z-177LI	25	68,1	18,379	EN 10270-1	555,1	96,31	28,21	64,9 \| 92,7 \| 62,7 \| 39,3
Z-175I	19,2	62	22,678	EN 10270-1	510	82,48	20,48	58,6 \| 87,9 \| 56,9 \| 31,1
Z-202I	24	85,6	24,148	EN 10270-1	765,7	114,47	28,87	56,4 \| 85,2 \| 54,8 \| 29,2

Liczba podobnych metalowych sprężyn: 19

Numer taryfy celnej: 73202085; Sprężyna przedłużająca Z-162U-28I

Kraj pochodzenia: DE, German; Sprężyna przedłużająca Z-162U-28I
