Sprężyna przedłużająca Z-360X Stal sprężynowa Ø 8 x 80 x 332 mm / 270°

Ceny progresywne - Sprężyna przedłużająca Z-360X

Ilość	Cena jednostkowa [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	39,3200 EUR
37	39,3200 EUR
75	39,3200 EUR
125	39,3200 EUR
175	39,3200 EUR
250	39,3200 EUR
350	39,3200 EUR

Sprężyna przedłużająca Kupić

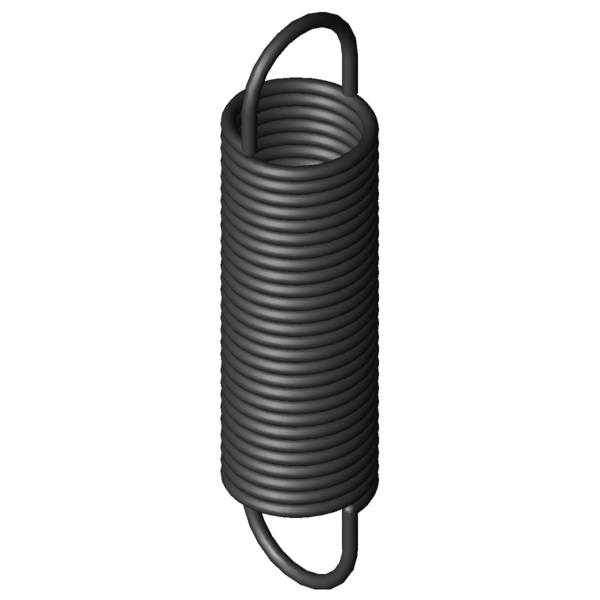

Obraz produktu Sprężyna przedłużająca Z-360X

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna przedłużająca Z-360X

Symbole	Wartość	Jednostka	Opis
Materialu	EN 10270-1	-	Rodzaj materialu
Oefo	1/1 deutsche	-	Kształt oczek
F1		N	Siła sprężyny z napięciem wstępnym
L1		mm	Długość sprężyny z napięciem wstępnym (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s1		mm	Rozciągnięcie sprężyny z napięciem wstępnym
F2		N	Siła sprężyny obciążonej siłą
L2		mm	Długość sprężyny obciążonej siłą (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
s2		mm	Rozciągnięcie sprężyny przy obciążeniu siłą
Pozycja oczek	270	°	Pozycja oczek (kąt przekręcenia oczek względem siebie)
d	8	mm	Srednica drutu
D		mm	Średnia średnica zwoju
De	80	mm	Zewnętrzna średnica zwoju
Dh	94	mm	Minimalna średnica tulei
L0	332	mm	Długość swobodna (wewnętrzny brzeg oczka do wewnętrznego brzegu oczka)
Lk	230	mm	Długość swobodna trzonu sprężyny z napięciem wstępnym
Ln	706,28	mm	Maksymalna długość przy obciążeniu statycznym
sn	374,28	mm	Maksymalne rozciągnięcie przy obciążeniu statycznym
Fn	1627	N	Maksymalna siła przy obciążeniu statycznym
n		Stück	Anzahl der federnden Windungen
nt		szt.	Ilość zwojów
Lh	51	mm	Odległość od wewnętrznego brzegu oczka do trzonu sprężyny
R	4,029	N/mm	Sztywnosc sprezyny
F0	120	N	Wewnętrzna siła napięcia wstępnego
Fntol	77,8	N	(+/-) Tolerancja przy maksymalnej sile statycznej
L0tol	4	mm	(+/-) Tolerancja długości swobodnej
Detol	1,2	mm	(+/-) Tolerancja zewnętrznej średnicy zwoju
Oesttol	32	stopień	Tolerancja pozycji oczek
Gew	2652,1177	g	Waga artykułu
PG	###BG	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna przedłużająca

Arkusz danych Sprężyna przedłużająca Z-360X Stal sprężynowa Ø 8 x 80 x 332 mm / 270°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna przedłużająca Z-360X Stal sprężynowa Ø 8 x 80 x 332 mm / 270°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna przedłużająca Z-360X Stal sprężynowa Ø 8 x 80 x 332 mm / 270°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna przedłużająca Z-360X Stal sprężynowa Ø 8 x 80 x 332 mm / 270°

Obliczanie ścieżki siły Sprężyna przedłużająca Z-360X

Formularz zapytania Sprężyna przedłużająca Z-360X Stal sprężynowa Ø 8 x 80 x 332 mm / 270°

Formularz zapytania Sprężyna przedłużająca Z-360X

Podobne sprężyny naciągowe do Sprężyna przedłużająca Z-360X Stal sprężynowa Ø 8 x 80 x 332 mm / 270°

Dla porównania wymieniono podobne sprężyny naciągowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny naciągowe wykonane z innego materiału

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn jedynie materiałem.

numer artykułu	Materiał	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Podobieństwo in %: Ogólnie \| Geometria \| Obciążenie \| Sztywność
Z-360X	EN 10270-1	8	80	332	1627	706,28	374,28	4,029	100,0 \| 100,0 \| 100,0 \| 100,0

Liczba podobnych metalowych sprężyn: 1

Podobne sprężyny naciągowe o innej konfiguracji nośności

Poniższe sprężyny naciągowe różnią się od obecnych sprężyn pod względem obciążenia.

Priorytet

numer artykułu	De (mm)	L0 (mm)	R (N/mm)	Materiał	Fn (N)	Ln (mm)	sn (mm)	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
Z-302X	70	356	1,524	EN 10270-1	968,5	962,16	606,16	61,3 \| 86,5 \| 60,6 \| 36,8
Z-332X	80	398	1,543	EN 10270-1	1132	1086,3	688,3	63,4 \| 90,3 \| 62,0 \| 37,8
Z-301X	70	312	1,84	EN 10270-1	968,5	814,04	502,04	66,1 \| 86,7 \| 67,0 \| 44,4
Z-331X	80	350	1,863	EN 10270-1	1132	920,47	570,47	69,1 \| 94,1 \| 67,6 \| 45,6
Z-300X	70	274	2,237	EN 10270-1	968,5	686,79	412,79	70,7 \| 82,9 \| 75,1 \| 54,0
Z-330X	80	308	2,266	EN 10270-1	1132	777,05	469,05	74,5 \| 93,4 \| 74,7 \| 55,5
Z-339X	70	382	2,401	EN 10270-1	1287	878,64	496,64	74,7 \| 87,3 \| 77,2 \| 59,6
Z-309X	60	340	2,543	EN 10270-1	1122	749,74	409,74	75,6 \| 83,8 \| 80,2 \| 63,0
Z-362X	80	436	2,743	EN 10270-1	1627	985,62	549,62	81,4 \| 92,0 \| 84,0 \| 68,1
Z-338X	70	334	2,898	EN 10270-1	1287	745,33	411,33	82,8 \| 91,5 \| 85,0 \| 72,0
Z-329X	80	257	3,03	EN 10270-1	1132	607,5	350,5	81,4 \| 88,3 \| 81,6 \| 74,3
Z-308X	60	296	3,071	EN 10270-1	1122	635,36	339,36	78,9 \| 81,0 \| 79,8 \| 76,1
Z-361X	80	380	3,313	EN 10270-1	1627	835,21	455,21	89,7 \| 95,8 \| 91,1 \| 82,2
Z-337X	70	292	3,525	EN 10270-1	1287	630,2	338,2	86,6 \| 87,7 \| 84,7 \| 87,5
Z-360X	80	332	4,029	EN 10270-1	1627	706,28	374,28	100,0 \| 100,0 \| 100,0 \| 100,0
Z-346X	60	366	4,032	EN 10270-1	1489	703,11	337,11	91,2 \| 84,4 \| 90,8 \| 98,4
Z-345X	60	318	4,868	EN 10270-1	1489	597,21	279,21	83,6 \| 86,1 \| 83,1 \| 81,5
Z-368X	70	364	5,188	EN 10270-1	1847	685,37	321,37	85,2 \| 92,9 \| 87,0 \| 75,6
Z-359X	80	275	5,38	EN 10270-1	1627	554,7	279,7	85,5 \| 94,3 \| 87,4 \| 74,7
Z-367X	70	316	6,309	EN 10270-1	1847	580,24	264,24	78,6 \| 94,2 \| 79,3 \| 62,2
Z-366HX	70	258	8,44	EN 10270-1	1847	455,6	197,6	68,5 \| 88,4 \| 70,4 \| 46,5
Z-375X	60	348	8,793	EN 10270-1	2132	563,22	215,22	67,0 \| 90,1 \| 66,9 \| 43,9
Z-374X	60	300	10,694	EN 10270-1	2132	476,96	176,96	62,1 \| 88,5 \| 61,8 \| 36,1

Liczba podobnych metalowych sprężyn: 22

Numer taryfy celnej: 73202085; Sprężyna przedłużająca Z-360X

Kraj pochodzenia: DE, German; Sprężyna przedłużająca Z-360X
