Sprężyna skrętowa T-16141R: Stal nierdzewna Ø 0,5 x 4,5 x 25 mm / 90°

Ceny progresywne - Sprężyna skrętowa T-16141R

Ilość	Cena jednostkowa [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Sprężyna skrętowa Kupić

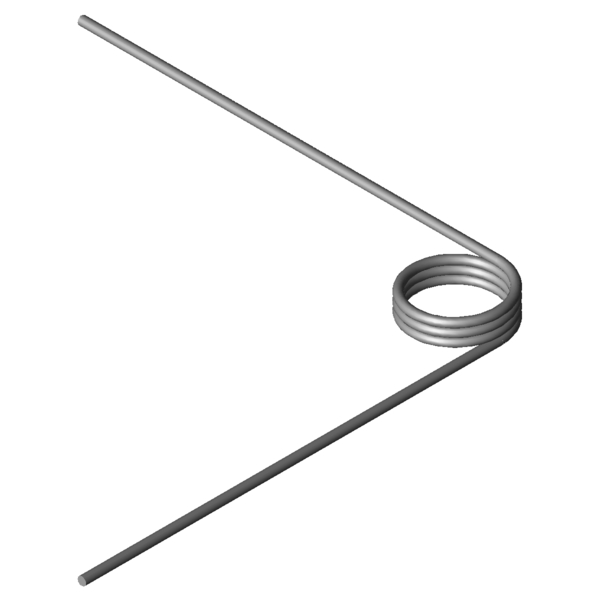

Obraz produktu Sprężyna skrętowa T-16141R

Ilość:Ilość: Dodaj do koszyka

Dane techniczne - Sprężyna skrętowa T-16141R

Symbole	Wartość	Jednostka	Opis
Rodzaj materialu	1.4310	-	Rodzaj materialu
Kierunek zwinięcia	W prawo	-	Kierunek zwinięcia (lewo/prawo)
Pozycja ramion bez obciążenia siłą	90	stopień	Pozycja ramion bez obciążenia siłą
alpha1		stopień	Kąt obrotu sprężyny z napięciem wstępnym
F1		N	Siła sprężyny z napięciem wstępnym
M1		Nmm	Moment obrotowy sprężyny z napięciem wstępnym
alpha2		stopień	Kąt obrotu sprężyny obciążonej siłą
F2		N	Siła sprężyny obciążonej siłą
M2		Nmm	Moment obrotowy sprężyny z obciążeniem siłą
alphah		stopień	Roboczy kąt obrotu
d	0,5	mm	Srednica drutu
Di	4,5	mm	Wewnętrzna średnica zwoju
Dd		mm	Średnica trzpienia
LsH		mm	Długość ramienia dźwigni
LsR		mm	Długość ramienia nie pracującego
Lk0	2,13	mm	Długość korpusu sprężyny
Ls	25	mm	Długości ramion
RH		mm	Odległość między środkiem korpusu sprężyny a punktem przyłożenia siły ramienia dźwigni
Mntol	3,49	Nmm	(+/-) Tolerance maximum torque
Mn	15,78	Nmm	Maksymalny moment obrotowy sprężyny
alphan	81,39	stopień	Maksymalny kąt obrotu sprężyny
nt	3,25	szt.	Ilość zwojów
Ddmax	4	mm	Maksymalna średnica trzepienia
Ddmin	3,6	mm	Minimalna średnica trzepienia
Ditol	0,14	mm	(+/-) tolerance of inner coil diameter
Gew	0,1564	g	Waga artykułu
PG	J	-	Grupa cenowa tego artykulu

Rysunek techniczny Sprężyna skrętowa

Arkusz danych Sprężyna skrętowa T-16141R: Stal nierdzewna Ø 0,5 x 4,5 x 25 mm / 90°

Arkusz danych pobierz plik pdf

Charakterystyka sprężyny metalowej Sprężyna skrętowa T-16141R: Stal nierdzewna Ø 0,5 x 4,5 x 25 mm / 90°

Charakterystyka sprężyny metalowej pobierz plik pdf

Dane CAD Sprężyna skrętowa T-16141R: Stal nierdzewna Ø 0,5 x 4,5 x 25 mm / 90°

Modele CAD pobieranie: step, stl, iges ...

Obliczanie ścieżki siły Sprężyna skrętowa T-16141R: Stal nierdzewna Ø 0,5 x 4,5 x 25 mm / 90°

Obliczanie ścieżki siły Sprężyna skrętowa T-16141R

Formularz zapytania Sprężyna skrętowa T-16141R: Stal nierdzewna Ø 0,5 x 4,5 x 25 mm / 90°

Formularz zapytania Sprężyna skrętowa T-16141R

Podobne sprężyny skrętne do Sprężyna skrętowa T-16141R: Stal nierdzewna Ø 0,5 x 4,5 x 25 mm / 90°

Dla porównania wymieniono podobne sprężyny skrętowe. Różnią się one od obecnych sprężyn materiałem, głównymi wymiarami i obciążeniem.

Podobne sprężyny skrętne o innej konfiguracji nośności

Poniższe sprężyny skrętowe różnią się od obecnych sprężyn pod względem nośności.

Priorytet

numer artykułu	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (stopień)	Materiał	Podobieństwo in % Ogólnie \| Geometria \| Obciążenie \| Sztywność
T-16001R	1,6	1,7	7,54	37,95	1.4310	70,0 \| 65,1 \| 47,2 \| 97,6
T-16021R	2,4	1,7	7,95	56,03	1.4310	67,9 \| 71,0 \| 59,6 \| 73,2
T-16025R	2,4	3,7	7,95	142,22	1.4310	48,8 \| 63,6 \| 53,8 \| 28,8
T-16041R	3,2	1,7	8,18	74,12	1.4310	68,4 \| 77,0 \| 71,5 \| 56,9
T-16045R	3,2	3,7	8,18	188,14	1.4310	46,5 \| 69,6 \| 47,5 \| 22,4
T-16061R	4	1,7	8,33	92,21	1.4310	66,7 \| 82,9 \| 70,5 \| 46,6
T-16065R	4	3,7	8,33	234,08	1.4310	45,9 \| 75,5 \| 43,8 \| 18,4
T-16101R	2,5	2,13	14,86	46,01	1.4310	73,5 \| 85,2 \| 75,4 \| 60,0
T-16121R	3,5	2,13	15,43	63,7	1.4310	86,9 \| 92,6 \| 88,0 \| 80,0
T-16141R	4,5	2,13	15,78	81,39	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16161R	5,5	2,13	16,01	99,08	1.4310	89,2 \| 93,9 \| 90,4 \| 83,3
T-16201R	3,37	2,68	29,44	48,24	1.4310	55,4 \| 77,9 \| 56,4 \| 31,8
T-16221R	4,37	2,68	30,29	62,02	1.4310	63,1 \| 85,3 \| 64,1 \| 39,7
T-16241R	5,37	2,68	30,87	75,81	1.4310	66,9 \| 80,9 \| 72,1 \| 47,6
T-16261R	6,37	2,68	31,27	89,61	1.4310	67,6 \| 76,5 \| 70,6 \| 55,6
T-16301R	4,3	2,98	40,62	54,51	1.4310	52,8 \| 79,5 \| 52,9 \| 26,0
T-16321R	5,3	2,98	41,48	66,8	1.4310	55,7 \| 75,9 \| 60,1 \| 31,2
T-16341R	6,3	2,98	42,1	79,09	1.4310	58,4 \| 71,4 \| 67,3 \| 36,4
T-16361R	7,3	2,98	42,56	91,38	1.4310	57,6 \| 68,2 \| 63,1 \| 41,6
T-18401R	4,4	2,6	59	33,43	1.4310	41,9 \| 80,7 \| 33,9 \| 11,0
T-18405R	4,4	3,4	59	48,31	1.4310	44,4 \| 74,3 \| 43,1 \| 15,9
T-18409R	4,4	5	59	78,07	1.4310	51,5 \| 67,6 \| 61,3 \| 25,7
T-18426R	6	2,6	60,96	45,13	1.4310	42,7 \| 73,1 \| 40,7 \| 14,4
T-18430R	6	3,4	60,96	65,2	1.4310	46,8 \| 66,7 \| 53,0 \| 20,7
T-18451R	7,2	2,6	61,92	53,92	1.4310	43,9 \| 69,0 \| 45,9 \| 16,9

Liczba podobnych metalowych sprężyn: 24

Numer taryfy celnej: 73202089; Sprężyna skrętowa T-16141R

Kraj pochodzenia: DE, German; Sprężyna skrętowa T-16141R
